9.3.8 C/Sシステムの通信設定の簡略化
C/Sシステムの通信設定簡略化機能を使用すると,C/Sセットアップ,またはC/S構成の設定を行うサービス名ファイル(X3PHOST)で,表示・印刷サービスが動作するクライアントのホスト名の指定を省略できます。これによって,どのクライアントPCからもXMAP3サーバに接続できるようになり,通信接続形態の自由度が向上します。
さらに,C/Sシステムの通信設定簡略化機能を適用することで,サーバ側のTCP/IP通信設定で,クライアントのホスト名称,およびIPアドレスを設定する必要がなくなります。このため,サーバに接続するクライアントのホスト名称,およびIPアドレスが変更されても,その変更の影響を受けることなくXMAP3サーバとクライアントPCの接続ができます。
C/Sシステムの通信設定簡略化機能の概要を次の図に示します。

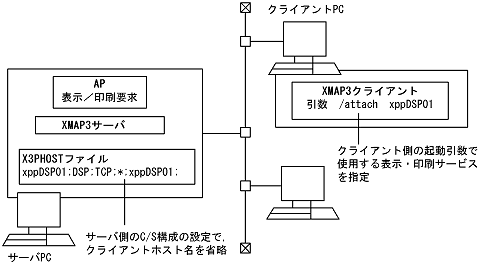

図9-4 C/Sシステムの通信設定簡略化機能の概要
![[図データ]](FIGURE/ZU090001.GIF)
- <この項の構成>
- (1) 前提条件
- (2) 環境設定と利用方法
- (3) C/Sシステムの通信設定簡略化を利用した設定例
- (4) 使用上の注意事項
C/Sシステムの通信設定簡略化機能を使用するにあたって,前提となる条件を次に示します。
- C/Sシステムの通信設定簡略化機能は,サーバおよびクライアントの双方のXMAP3がバージョン04-00以降の場合のC/Sシステム構成で利用できます。
- サーバ側で定義した一つの表示・印刷サービス名を利用するクライアントは必ず1台としてください。一つのサービス名を複数のクライアントで利用すると,1台のクライアントが強制終了したあとに,ほかのクライアントから接続できなくなる場合があります。
(2) 環境設定と利用方法
(a) 利用のための環境設定
C/Sシステムの通信設定簡略化機能は,[C/Sセットアップ]ダイアログの[C/S構成]タブの「ホスト名を接続時に特定」のチェックをオンにすると利用できるようになります。
C/Sシステムの通信設定簡略化機能を利用する場合は,XMAP3サーバおよびXMAP3クライアントの起動時に,実行時オプションの「/attach」を指定します。指定方法は,「9.4.8 ホスト名を接続時に特定して起動する場合」を参照してください。
(3) C/Sシステムの通信設定簡略化を利用した設定例
C/Sシステムの通信設定簡略化機能を利用した通信設定の例を次の図に示します。

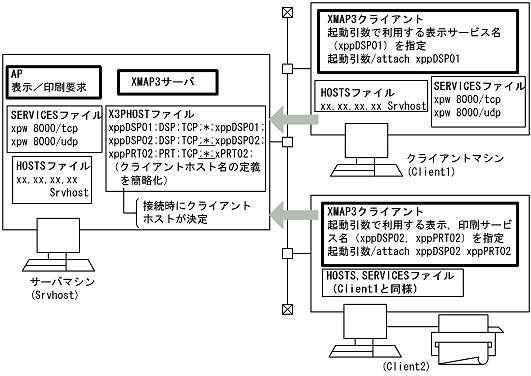

図9-5 C/Sシステムの通信設定簡略化機能を利用した通信設定の例
![[図データ]](FIGURE/ZU010901.GIF)
この図の設定例について説明します。
- サーバマシン(ホスト名Srvhost,IPアドレス XX.XX.XX.XX)では,X3PHOSTでのクライアントホスト名の指定を省略します。また,SERVICESファイルにxpwポート番号(例:8000番)を指定します。なお,HOSTSファイルには,クライアントマシン(ホスト名Client1やClient2)の設定は不要です。
- クライアントマシン(ホスト名Client1とClient2)では,SERVICESファイルにxpwポート番号(例:8000番)を指定し,HOSTSファイルにサーバマシン(ホスト名Srvhost)を指定します。
- クライアントマシンのXMAP3クライアントの起動引数には,そのクライアントマシンで起動するサービス名称(xppDSP01,xppDSP02,またはxppPRT02)を指定します。
(4) 使用上の注意事項
C/Sシステムの通信設定簡略化機能を使用するときの注意事項を次に示します。
- サービス名の重複定義にご注意ください。
C/Sシステムの通信設定簡略化機能を使用すると,どのクライアントPCからもXMAP3サーバに接続できるようになり,本来は接続を行わないようなクライアントPCからも誤って接続できるようになります。したがって,運用前にクライアントPCでの表示・印刷サービス名の設定を十分に見直すようにしてください。
また,一つのXMAP3サーバと接続する複数のXMAP3クライアント同士で,それぞれのXMAP3クライアントの起動引数に誤って同じ名称の表示・印刷サービス名称を指定した場合,先にXMAP3サーバと接続できたXMAP3クライアントが有効になります。それ以外のXMAP3クライアントはXMAP3サーバと接続できません。この場合は,XMAP3サーバから出力されるエラーメッセージを参照して,誤った指定のあるクライアントを特定してください。
- DHCPの環境には対応していません。
C/Sシステムの通信設定簡略化機能は,接続時にクライアントが決定されますが,DHCP(Dynamic Host Configuration Protocol)を使用して動的にIPアドレスを取得するクライアントPCとのC/S構成では利用できません。
