作成したメニューファイルの使用を定義できるドローの定義対象とオブジェクトを説明します。

定義対象：「GUI画面（一次）（二次）」

オブジェクト：ポップアップテキスト

ポップアップメニューファイルは，CSV形式です。

ポップアップメニューファイルは，ユティリティのポップアップメニューエディタで作成してください。ポップアップメニューエディタの詳細は「15.7　ポップアップメニューエディタ」を参照してください。ポップアップメニューエディタ以外のエディタで作成する場合は次に示す規則に従ってください。

(a)　保守情報の記述

ファイルの先頭には保守情報を記述できます。ポップアップメニューエディタでファイルを作成すると，この情報は必ず付加されます。それ以外のエディタで作成する場合，この情報は省略できます。ただし，作成日時などは記述することをお勧めします。

格納するデータはシフトJIS固定です。

保守情報を次に示します。

(b)　メニュー情報の記述

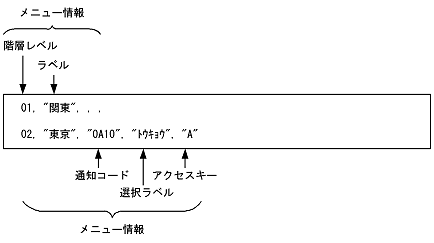

保守情報に続く行はメニュー情報です。メニュー情報を次に示します。

• ラベル，通知コードおよび選択ラベルは，それぞれ64桁以内で指定します（全角1文字は，2桁となります）。アクセスキーは4桁以内で指定します。
• 階層レベルとラベルは省略できません。
• 項目は「，」で区切ります。通知コード以降の項目を省略する場合も，「，」は必要です。


  （例）

  選択ラベルを省略する場合

  02，"東京"，"0A10"，"A"

• 階層レベル以外の各項目は引用符「"」で囲みます。項目中に「"」がある場合は「"」を2回連続で指定します。
• 選択ラベルは省略できます。なお，選択ラベルを指定する場合は，最下位の階層のメニュー項目にだけ指定してください。
• アクセスキーは省略できます。
• アクセスキーには，英大文字と数字だけ指定します。
• アクセスキーのあとには，空白を含むデータは指定できません。
• アクセスキーは，各階層で必ず桁数をそろえて指定します。また，各階層内でユニークになるように指定します。
• ポップアップメニューファイルを階層構造にすると，ポップアップのメニュー形式を，カスケードメニュー表示や，ポップアップ型およびダイアログ型のリスト表示から選べます。詳細はマニュアル「XMAP3 プログラミングガイド 画面編」を参照してください。
• 階層レベルは8階層（01〜08）まで指定できます。同階層のメニュー項目は256項目以下，全階層のメニュー項目の和は32,000項目以下になるようにしてください。

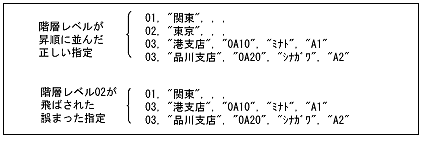

• 階層レベルは01から昇順に指定します。階層レベルを飛ばさないように（01レベルの次に03レベルを指定したりしないように）注意してください。




• ポップアップメニューファイルでは，空白の行または改行だけの行は指定できません。

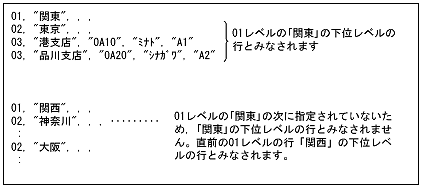

• あるレベルのメニュー項目に対し下位レベルのメニュー項目がある場合は，該当するメニュー項目の行の次に，下位レベルの行を指定してください。




• 通知コードは，最下位の階層のメニュー項目にだけ指定してください。
• 1行には，一つのメニュー情報だけ指定します。また，1行の終わりには，必ず改行を指定してください。
• ポップアップメニューファイルの最終行にも，改行を指定してください。

作成したポップアップメニューファイルは，ポップアップメニューファイル格納用のフォルダに保管します。なお，「XMAP3インストールフォルダ\USER\POPMNU」がポップアップメニューファイル格納用フォルダとして用意されていますので，これを利用できます。

なお，任意のフォルダにポップアップメニューファイルを格納して運用する場合には，AP実行環境の準備として，表示・印刷セットアップ機能の「アプリケーション2」タブで，フォルダのパスを指定してください。
