19.9.3 ログ情報の確認(ログビューア)

採取したログ情報は,[ログビューア]ダイアログで確認します。このダイアログは,ロギング支援のメニューから[ログ情報の表示]を選択すると表示されます。[ログビューア]ダイアログでは,「エラーログ」,「マップ毎情報」,「仮想端末情報」,および「個別情報」の4種類の情報を確認できます。

[ログビューア]ダイアログで[印刷]ボタンをクリックすると,採取したログ情報のエラーログやマップ毎情報の内容を印刷できます。また,[印刷]ボタンをクリックして表示されたダイアログで「ファイルに出力」を選択すると,ログ情報が,指定したフォルダに「X3LLOGVW」というファイル名(拡張子.txt)で出力されます。このとき,「印刷範囲」で指定されている出力範囲に従ってログ情報がファイル出力されます。

[ログビューア]ダイアログで[更新]ボタンをクリックすると,最新のログ情報が表示されます。

〈この項の構成〉

(1) 「エラーログ」の確認

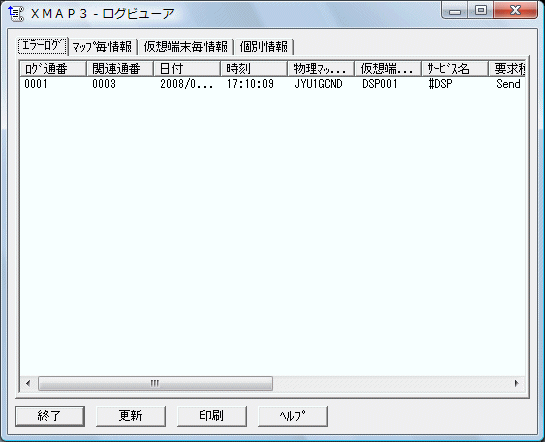

エラーログ」とは,AP実行時にXMAP3の画面表示または帳票印刷で発生したエラーに関するログです。エラーログは,[ログビューア]ダイアログの[エラーログ]タブを表示して確認します。

[図データ]

ロギング支援プロパティの「情報採取レベル」に「詳細」を設定している場合には,次の表に示すエラーログの内容のほかにダンプ情報を確認できます。詳細を確認したい通番をダブルクリックすると,ダンプ情報のダイアログが表示されます。

エラーログの各項目の内容を次の表に示します。

表19‒7 エラーログの内容

エラーログの項目

内容

ログ通番

オープン命令(OPEN要求)時の通し番号

関連通番

ログの通し番号

日付

ログの採取日付

時刻

ログの採取時刻

物理マップ名

ログ採取の対象となった物理マップ名

仮想端末名

使用した仮想端末名

サービス名

使用した仮想端末名に対するサービス名

要求種別

APからXMAP3への要求種別を次の区分で示す

  • Open:画面・帳票のオープン(サービス開始)要求

  • Send:画面・帳票の出力要求

  • Receive:画面の入力要求

  • Close:画面・帳票のクローズ(サービス終了)要求

  • 出力オプション変更:画面の出力オプション変更要求

  • 書式オープン:書式のオープン(サービス開始)要求

  • 書式クローズ:書式のクローズ(サービス終了)要求

  • ページ制御:書式のページ制御要求

  • フィールド制御:書式のフィールド制御要求

  • 行制御:書式の行制御要求

  • フィールドデータ:書式のフィールドデータ出力要求

  • システム1〜6:XMAP3の内部的な要求

  • XMAP3サーバ情報:サーバ情報要求(XMAP3の内部的な要求)

  • XMAP3クライアント情報:XMAP3クライアント情報要求(XMAP3の内部的な要求)

  • 構成定義エラー(サーバ):サーバ側構成定義エラー通知(XMAP3の内部的な要求)

  • 構成定義エラー(クライアント):クライアント側構成定義エラー通知(XMAP3の内部的な要求)

  • ファイルI/O(サーバ):サーバ側ファイルI/O(XMAP3の内部的な要求)

  • ファイルI/O(クライアント):クライアント側ファイルI/O(XMAP3の内部的な要求)

  • 通信処理(サーバ):クライアントとサーバ間通信のサーバ側処理要求(XMAP3の内部的な要求)

  • 通信処理(クライアント):クライアント/サーバ間通信のクライアント側処理要求(XMAP3の内部的な要求)

  • 送受信(サーバ):サーバからクライアントへのデータ送信要求(XMAP3の内部的な要求)

  • 送受信(クライアント):クライアントからサーバへのデータ送信要求(XMAP3の内部的な要求)

  • その他(サーバ):サーバからのその他の要求(XMAP3の内部的な要求)

  • その他(クライアント):クライアントからのその他の要求(XMAP3の内部的な要求)

エラー個所

エラーの発生個所を次の区分で示す

  • ライブラリ制御:XMAP3実行制御の内部コンポーネント名。マップファイルを扱う

  • 通信制御:XMAP3実行制御の内部コンポーネント名。クライアント/サーバ間の通信を行う

  • サーバ制御:XMAP3実行制御の内部コンポーネント名。サーバ側での制御

  • 表示・印刷制御:XMAP3実行制御の内部コンポーネント名。画面,プリンタに表示・印刷指示をする

リターンコード

マッピングライブラリから返されたリターンコードを表示します。リターンコードについては,「21.1(1) リターンコード」を参照してください。

詳細コード1

「リターンコード」に対応する16進の詳細コードを表示します。表示されるコードについては,「21.1(2) 詳細コード1」を参照してください。

詳細コード2

表示サービス,印刷サービス,XMAP3サーバおよびXMAP3クライアントから返された詳細リターンコード(16進)。表示されるコードについては,「21.1(3) 詳細コード2」を参照してください。

マッピングオプション

画面表示時のマッピングオプション。内容については,マニュアル「XMAP3 プログラミングガイド」を参照してください。

データ有無コード

使用したデータ有無コード(16進)

その他

サーバ/クライアント間の接続に関する情報を表示する

(2) 「マップ毎情報」の確認

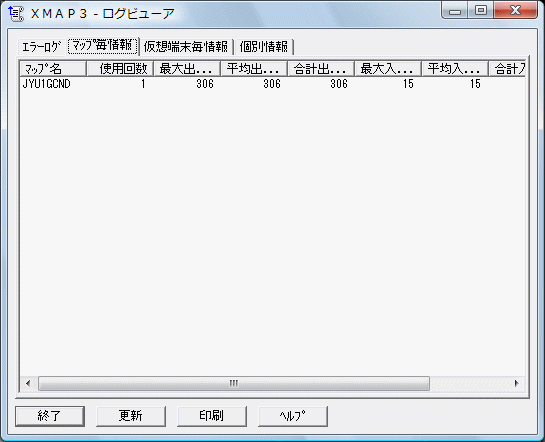

「マップ毎情報」とは,実際に使用したマップごとの統計です。マップ毎情報は,[ログビューア]ダイアログの[マップ毎情報]タブを表示して確認します。

[図データ]

マップ毎情報のそれぞれの見出し部分の項目(マップ名,使用回数など)をクリックすると,その項目でソートして表示できます。

マップ毎情報の各項目の内容を次の表に示します。

表19‒8 マップ毎情報の内容

マップ毎情報の項目

内容

マップ名

実行に使用したマップ名

使用回数

マップへの出力要求回数

最大出力データ量

出力されたデータ量の最大値

平均出力データ量

出力されたデータ量の平均値

合計出力データ量

出力されたデータ量の合計

最大入力データ量

入力されたデータ量の最大値

平均入力データ量

入力されたデータ量の平均値

合計入力データ量

入力されたデータ量の合計

合計入出力データ量

マップに対して入出力されたデータ量の合計

(3) 「仮想端末毎情報」の確認

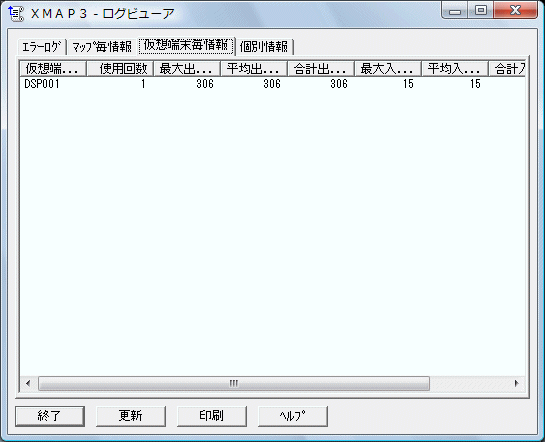

「仮想端末毎情報」とは,実行に使用した仮想端末ごとの統計です。仮想端末毎情報は,[ログビューア]ダイアログの[仮想端末毎情報]タブを表示して確認します。

[図データ]

仮想端末毎情報の見出し部分の項目(仮想端末名,使用回数など)をクリックすると,その項目でソートして表示できます。

仮想端末毎情報の各項目の内容を次の表に示します。

表19‒9 仮想端末毎情報の内容

仮想端末毎情報の項目

内容

仮想端末名

実行に使用した仮想端末名

使用回数

仮想端末の使用回数

最大出力データ量

出力されたデータ量の最大値

平均出力データ量

出力されたデータ量の平均値

合計出力データ量

出力されたデータ量の合計

最大入力データ量

入力されたデータ量の最大値

平均入力データ量

入力されたデータ量の平均値

合計入力データ量

入力されたデータ量の合計

合計入出力データ量

仮想端末に対して入出力されたデータ量の合計

(4) 「個別情報」の確認

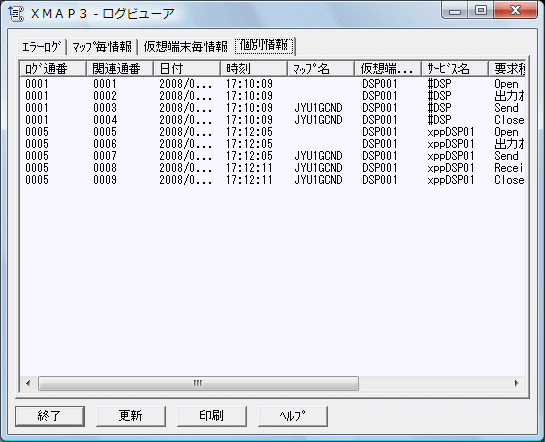

「個別情報」とは,すべての実行に関する情報です。個別情報は,[ログビューア]ダイアログの[個別情報]タブを表示して確認します。

[図データ]

個別情報の見出し部分の項目(マップ通番,関連情報など)をクリックすると,その項目でソートして表示できます。

個別情報の各項目の内容を次の表に示します。

表19‒10 個別情報の内容

個別情報の項目

内容

ログ通番

オープン命令(OPEN要求)の通し番号

関連通番

ログの通し番号

日付

ログの採取日付

時刻

ログの採取時刻

マップ名

ログ採取の対象となった物理マップ名

仮想端末名

使用した仮想端末名

サービス名

使用した仮想端末名に対するサービス名

要求種別

APからXMAP3への要求種別

次の区分で示す。

  • Open:画面・帳票のオープン(サービス開始)要求

  • Send:画面・帳票の出力要求

  • Receive:画面の入力要求

  • Close:画面・帳票のクローズ(サービス終了)要求

  • 出力オプション変更:画面の出力オプション変更要求

  • 書式オープン:書式のオープン(サービス開始)要求

  • 書式クローズ:書式のクローズ(サービス終了)要求

  • ページ制御:書式のページ制御要求

  • フィールド制御:書式のフィールド制御要求

  • 行制御:書式の行制御要求

  • フィールドデータ:書式のフィールドデータ出力要求

  • システム1〜6:XMAP3の内部的な要求

  • XMAP3サーバ情報:サーバ情報要求(XMAP3の内部的な要求)

  • XMAP3クライアント情報:XMAP3クライアント情報要求(XMAP3の内部的な要求)

  • 構成定義エラー(サーバ):サーバ側構成定義エラー通知(XMAP3の内部的な要求)

  • 構成定義エラー(クライアント):クライアント側構成定義エラー通知(XMAP3の内部的な要求)

  • ファイルI/O(サーバ):サーバ側ファイルI/O(XMAP3の内部的な要求)

  • ファイルI/O(クライアント):クライアント側ファイルI/O(XMAP3の内部的な要求)

  • 通信処理(サーバ):クライアント/サーバ間通信のサーバ側処理要求(XMAP3の内部的な要求)

  • 通信処理(クライアント):クライアント/サーバ間通信のクライアント側処理要求(XMAP3の内部的な要求)

  • 送受信(サーバ):サーバからクライアントへのデータ送信要求(XMAP3の内部的な要求)

  • 送受信(クライアント):クライアントからサーバへのデータ送信要求(XMAP3の内部的な要求)

  • その他(サーバ):サーバからのその他の要求(XMAP3の内部的な要求)

  • その他(クライアント):クライアントからのその他の要求(XMAP3の内部的な要求)

データ量

要求に関して,入力または出力されたデータ量

マッピングオプション

画面表示時のマッピングオプション

内容については,マニュアル「XMAP3 プログラミングガイド」を参照してください。

マップ長

物理マップ中の固定情報(固定グラフィック,けい線などの固定オブジェクト情報および全オブジェクトの座標や属性などの情報)の長さ
