6.2.9 XMAP3プリントサーバを利用するC/S構成の設定例
XMAP3プリントサーバを利用することで，ログインしてXMAP3を起動しなくてもXMAP3の帳票を印刷できる構成です。
XMAP3プリントサーバで，プリントサーバ起動ファイルを設定します。その後，XMAP3プリントサーバとして利用するプリントサーバマシン上で，XMAP3サーバをWindowsサービスで起動します。

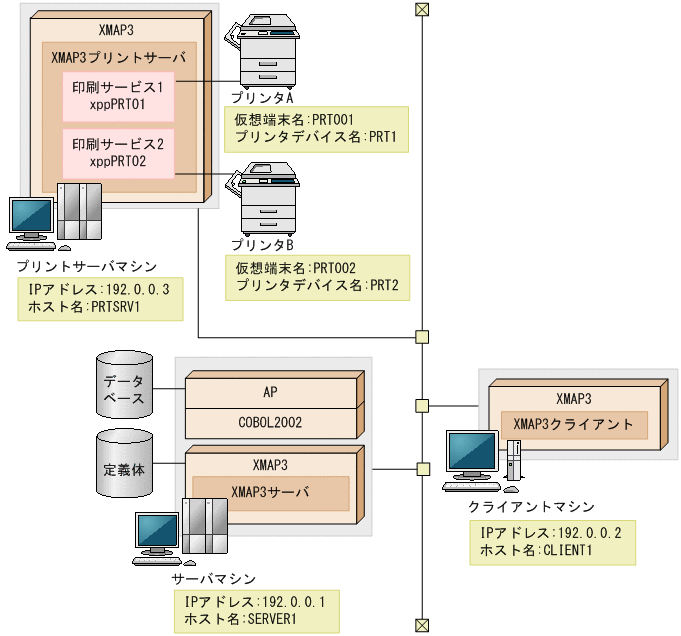

C/S構成で，1台のXMAP3プリントサーバを利用する例で説明します。なお，XMAP3プリントサーバは複数台設定できます。
![[図データ]](GRAPHICS/ZU05S425.GIF)
- 〈この項の構成〉
(1) 設定
XMAP3サーバ，XMAP3クライアント，およびXMAP3プリントサーバで必要な設定について，システム構成に沿った内容で説明します。
設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。
(a) XMAP3サーバ側の設定
-
TCP/IPポート番号の設定
WindowsのSERVICESファイルに，ポート番号を設定します。
![[図データ]](GRAPHICS/ZU05S426.GIF)
-
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
-
XMAP3サーバのIPアドレスとホスト名
-
XMAP3クライアントのIPアドレスとホスト名
-
XMAP3プリントサーバのIPアドレスとホスト名
IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。
![[図データ]](GRAPHICS/ZU05S427.GIF)
-
-
XMAP3のC/Sシステム環境の環境設定ファイルの内容例
サービス名ファイル（X3PHOST）の内容は次のとおりです。
![[図データ]](GRAPHICS/ZU05S423.GIF)

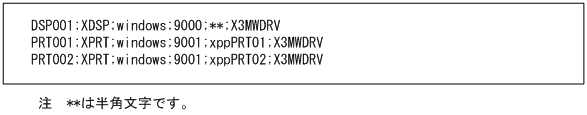

仮想端末名ファイル（X3MWHOST）の仮想端末の設定内容は，次のとおりです。
![[図データ]](GRAPHICS/ZU05S424.GIF)
上記，XMAP3のC/Sシステムと仮想端末の定義は，C/Sセットアップで定義します。上記ファイルを直接設定することもできますが，C/Sセットアップを使用することをお勧めします。
(b) クライアント側の設定
-
TCP/IPポート番号の設定
WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。
-
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
-
XMAP3サーバのIPアドレスとホスト名
-
XMAP3クライアントのIPアドレスとホスト名
-
XMAP3プリントサーバのIPアドレスとホスト名
IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。
-
(c) XMAP3プリントサーバ側の設定
-
TCP/IPポート番号の設定
WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。
-
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
-
XMAP3サーバのIPアドレスとホスト名
-
XMAP3クライアントのIPアドレスとホスト名
-
XMAP3プリントサーバのIPアドレスとホスト名
IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。
-
-
XMAP3の環境設定ファイルの内容例
プリントサーバ起動ファイル（X3PPRSV）の内容は次のとおりです。
![[図データ]](GRAPHICS/ZU05S428.GIF)
プリントサーバ起動ファイルはテキストエディタで定義します。C/Sセットアップは使用できません。
テキストエディタでプリントサーバ起動ファイルを編集する場合，定義項目は項目ごとに行末で改行してください。
(2) ソフトウェア構成
XMAP3プリントサーバを利用する場合のC/Sシステムのソフトウェア構成を次に示します。
|
サーバ／クライアント／プリントサーバ |
使用するソフトウェア |
||
|---|---|---|---|
|
XMAP3 |
コンパイラ※1 |
DB※2 |
|
|
サーバ |
XMAP3 Server Runtime |
COBOL2002（Runtime）またはVisual C++ |
HiRDB※3 またはISAM※4 |
|
クライアント |
XMAP3 Server RuntimeまたはXMAP3 Client Runtime |
− |
− |
|
プリントサーバ |
XMAP3 Server Runtime |
− |
− |
- （凡例）
-
−：なし。
- 注※1
-
使用するコンパイラが必要になります。
- 注※2
-
DB連携しない業務では，DBに関するソフトウェアは不要です。
- 注※3
-
HiRDBのほかに，SQL ServerやOracleなども使用できます。
- 注※4
-
ISAMのプログラムインタフェースは，COBOL2002に標準添付されています。
(3) XMAP3システムを起動する手順
-
サーバ側で，「XMAP3サーバ」アイコンを選び，XMAP3サーバを起動します。
-
XMAP3プリントサーバを利用する場合，プリントサーバマシン側でWindowsサービスを起動します。詳細については，「11.3.5 Windowsのサービスとして運用する場合のOS設定」を参照してください。
なお，XMAP3プリントサーバが起動している場合，次のプロセスが起動しています。Windowsのタスクマネージャで確認してください。
XMAP3CLT.EXE
-
XMAP3プリントサーバによって，定義された印刷サービスが自動的に起動されます。
-
クライアント側で，「XMAP3クライアント」アイコンを選び，XMAP3クライアントを起動します。
-
XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動されます。
-
起動された表示サービスに対応するAPがサーバ側で起動されます。
- 注
-
XMAP3プリントサーバは，Windowsサービスから起動することを前提としています。Windowsのプログラム一覧のメニューや，アイコンのクリックでXMAP3サーバを起動しても，XMAP3プリントサーバとして起動できません。
