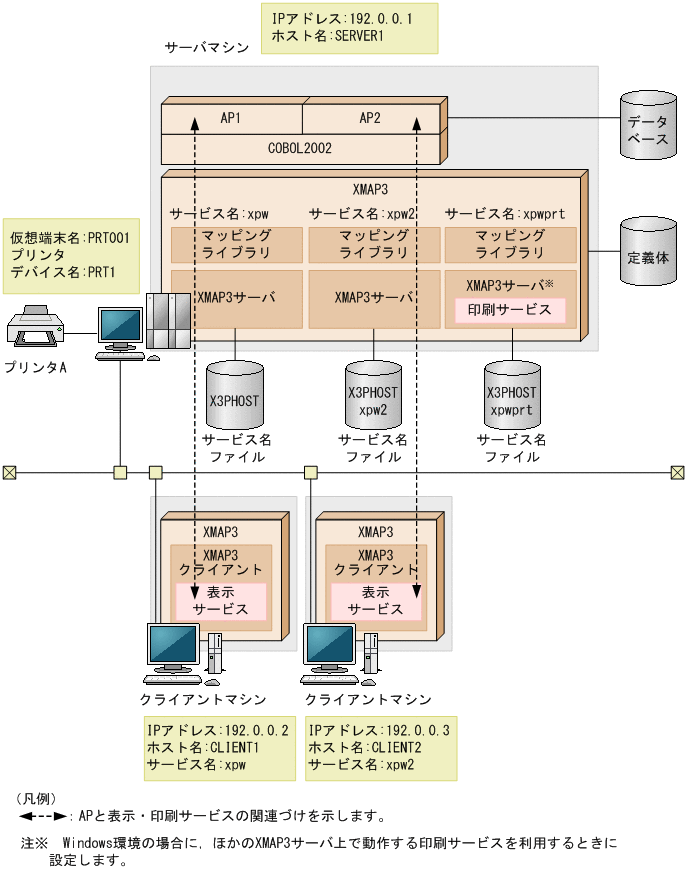

サーバとクライアントで必要な設定について，システム構成に沿った内容で説明します。

設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。

(a)　サーバ側の設定

• TCP/IPポート番号の設定

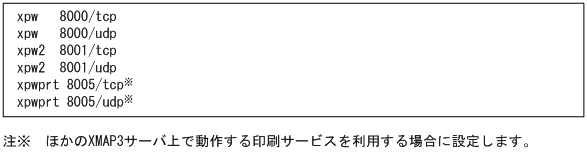

  WindowsのSERVICESファイルに，複数起動の対象となる各XMAP3サーバに対応するユニークなサービス名とポート番号を設定します。




• TCP/IP用IPアドレスおよびホスト名の設定
  HOSTSファイルに次の項目が指定されていない場合は追加します。

  • XMAP3サーバのIPアドレスとホスト名
  • XMAP3クライアントのIPアドレスとホスト名
  IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。




• C/Sシステム環境の設定
  ほかのXMAP3サーバ上で動作する印刷サービスを利用する場合に設定します。詳細については，「6.2.6　サーバAPから出力先プリンタを指定するC/S構成の設定例」を参照してください。

• XMAP3のC/Sシステム環境の環境設定ファイルの内容例
  1台のサーバマシン上の複数サーバで異なるAPを実行する場合，SERVICESファイルのサービス名ごとに，サービス名ファイル（X3PHOST）を作成します。二つ目以降のファイルは，サービス名ファイルをコピーして作成し，別のファイル名を付けてください。
  サービス名ごとのSERVICESファイルの設定内容は，次のとおりです。

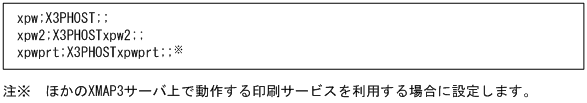

  • サービス名「xpw」のサービス名ファイル（X3PHOST）の設定内容




  • サービス名「xpw2」のサービス名ファイル（X3PHOSTxpw2）の設定内容




  • サービス名「xpwprt」のサービス名ファイル（X3PHOSTxpwprt）の設定内容
    サービス名「xpwprt」のサービス名ファイル（X3PHOSTxpwprt）は，ほかのXMAP3サーバ上で動作する印刷サービスを利用する場合に設定します。




  サーバ起動ファイル（X3PSERV）の設定内容は，次のとおりです。




  仮想端末名ファイル（X3MWHOST）の仮想端末の設定内容は，次のとおりです。




  サーバ起動ファイルを作成する場合，およびサービス名ファイルをサーバごとに作成する場合には，環境設定ファイルはテキストエディタで定義します。C/Sセットアップは使用できません。
  なお，テキストエディタでサービス名ファイル，および仮想端末名ファイルを編集する場合，定義項目は項目ごとに行末で改行してください。


(b)　クライアント側の設定

• TCP/IPポート番号の設定
  WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。




• TCP/IP用IPアドレスおよびホスト名の設定
  HOSTSファイルに次の項目が指定されていない場合は追加します。

  • XMAP3サーバのIPアドレスとホスト名
  • XMAP3クライアントのIPアドレスとホスト名
  IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。




• クライアント起動時の引数
  「XMAP3クライアント」を起動する際に，次の引数を指定してください。

  • xpwサーバに接続する場合
    xmap3clt.exeまたはxmap3clt.exe /srv xpw

  • xpw2サーバに接続する場合
    xmap3clt.exe /srv xpw2


1台のサーバマシン上にXMAP3サーバを複数起動する場合のC/Sシステムのソフトウェア構成を次に示します。

サーバ／クライアント	使用するソフトウェア
	XMAP3	コンパイラ※1	DB※2
サーバ	XMAP3 Server Runtime	COBOL2002（Runtime）またはVisual C++	HiRDB※3 またはISAM※4
クライアント	XMAP3 Server RuntimeまたはXMAP3 Client Runtime	−	−

（凡例）

−：なし。

注※1

使用するコンパイラが必要になります。

注※2

DB連携しない業務では，DBに関するソフトウェアは不要です。

注※3

HiRDBのほかに，SQL ServerやOracleなども使用できます。

注※4

ISAMのプログラムインタフェースは，COBOL2002に標準添付されています。

1. 1台のサーバマシン上でXMAP3サーバを複数起動する場合，サーバマシン側でWindowsサービスを起動します。詳細については，「11.3.5　Windowsのサービスとして運用する場合のOS設定」を参照してください。
2. クライアント側で，「XMAP3クライアント」アイコンを選び，XMAP3クライアントを起動します。
3. XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動されます。
4. 起動された表示サービスに対応するAPがサーバ側で起動されます。
   ほかのXMAP3サーバ上で動作する印刷サービスを利用する場合のAP起動の設定については，「11.3.6　1台のマシン上にXMAP3サーバを複数起動する場合のAP起動の設定」を参照してください。


注

XMAP3サーバの複数起動は，Windowsサービスから起動することを前提としています。Windowsのプログラム一覧のメニューや，アイコンのクリックでXMAP3サーバを起動しても，XMAP3サーバを複数起動できません。
