XMAP3プリントサーバを利用するC/S構成の設定例

XMAP3プリントサーバを利用することで，ログインしてXMAP3を起動しなくてもXMAP3の帳票を印刷できる構成です。

XMAP3プリントサーバで，プリントサーバ起動ファイルを設定します。その後，XMAP3プリントサーバとして利用するプリントサーバマシン上で，XMAP3サーバをWindowsサービスで起動します。

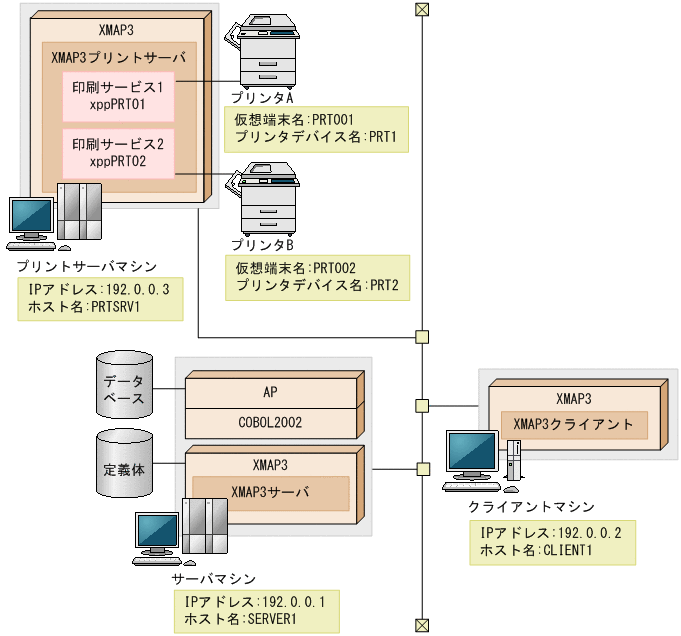

C/S構成で，1台のXMAP3プリントサーバを利用する例で説明します。なお，XMAP3プリントサーバは複数台設定できます。

[図データ]

XMAP3サーバ，XMAP3クライアント，およびXMAP3プリントサーバで必要な設定について，システム構成に沿った内容で説明します。

設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。

TCP/IPポート番号の設定
WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
- XMAP3サーバのIPアドレスとホスト名
- XMAP3クライアントのIPアドレスとホスト名
- XMAP3プリントサーバのIPアドレスとホスト名
IPアドレスは［コントロールパネル］－［ネットワーク］－［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］－［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。
XMAP3の環境設定ファイルの内容例

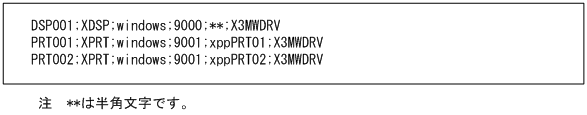

プリントサーバ起動ファイル（X3PPRSV）の内容は次のとおりです。

プリントサーバ起動ファイルはテキストエディタで定義します。C/Sセットアップは使用できません。
テキストエディタでプリントサーバ起動ファイルを編集する場合，定義項目は項目ごとに行末で改行してください。

(2)　ソフトウェア構成

XMAP3プリントサーバを利用する場合のC/Sシステムのソフトウェア構成を次に示します。

サーバ／クライアント／プリントサーバ	使用するソフトウェア
サーバ／クライアント／プリントサーバ	XMAP3	コンパイラ^※1	DB^※2
サーバ	XMAP3 Server Runtime	COBOL2002（Runtime）またはVisual C++	HiRDB^※3 またはISAM^※4
クライアント	XMAP3 Server RuntimeまたはXMAP3 Client Runtime	－	－
プリントサーバ	XMAP3 Server Runtime	－	－

(3)　XMAP3システムを起動する手順

サーバ側で，「XMAP3サーバ」アイコンを選び，XMAP3サーバを起動します。
XMAP3プリントサーバを利用する場合，プリントサーバマシン側でWindowsサービスを起動します。詳細については，「11.3.5　Windowsのサービスとして運用する場合のOS設定」を参照してください。
なお，XMAP3プリントサーバが起動している場合，次のプロセスが起動しています。Windowsのタスクマネージャで確認してください。
XMAP3CLT.EXE
XMAP3プリントサーバによって，定義された印刷サービスが自動的に起動されます。
クライアント側で，「XMAP3クライアント」アイコンを選び，XMAP3クライアントを起動します。
XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動されます。
起動された表示サービスに対応するAPがサーバ側で起動されます。

注: XMAP3プリントサーバは，Windowsサービスから起動することを前提としています。Windowsのプログラム一覧のメニューや，アイコンのクリックでXMAP3サーバを起動しても，XMAP3プリントサーバとして起動できません。
