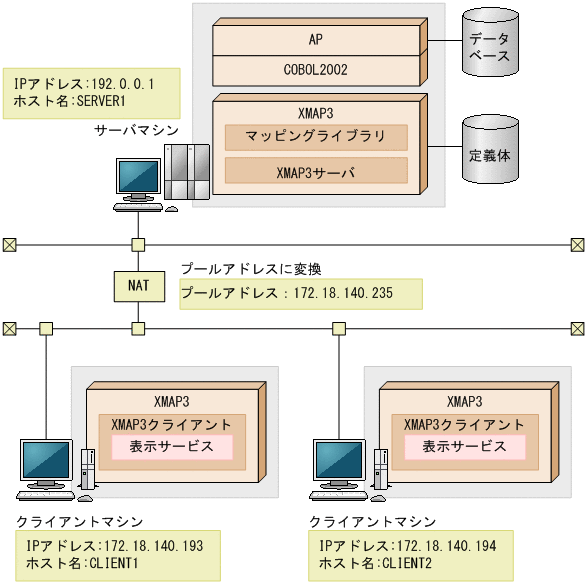

XMAP3サーバ，およびXMAP3クライアントで必要な設定について，システム構成に沿った内容で説明します。ここではNATの設定で，サーバマシンのIPアドレスに「172.18.140.235」を割り当てたときを例に説明します。

設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。

(a)　サーバ側の設定

• TCP/IPポート番号の設定
  WindowsのSERVICESファイルに，ポート番号を設定します。




• TCP/IP用IPアドレスおよびホスト名の設定
  HOSTSファイルに次の項目が指定されていない場合は追加します。

  • XMAP3サーバのIPアドレスとホスト名
  • XMAP3クライアントのIPアドレスとホスト名
  IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。




• C/Sシステム環境の環境設定ファイルの内容例
  サービス名ファイル（X3PHOST）の内容は次のとおりです。




  仮想端末名ファイル（X3MWHOST）での仮想端末の設定内容は，次のとおりです。




  上記，XMAP3のC/Sシステムと仮想端末の設定は，C/Sセットアップで定義します。上記ファイルを直接設定することもできますが，C/Sセットアップを使用することをお勧めします。


(b)　クライアント側の設定

• TCP/IPポート番号の設定
  WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。




• TCP/IP用IPアドレスおよびホスト名の設定
  HOSTSファイルに次の項目が指定されていない場合は追加します。

  • XMAP3サーバのIPアドレスとホスト名
  • XMAP3クライアントのIPアドレスとホスト名
  IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。




クライアントから起動するサーバAPを共用するC/Sシステムの，ソフトウェア構成を次に示します。

サーバ／クライアント	使用するソフトウェア
	XMAP3	コンパイラ※1	DB※2
サーバ	XMAP3 Server Runtime	COBOL2002（Runtime）またはVisual C++	HiRDB※3 またはISAM※4
クライアント	XMAP3 Server RuntimeまたはXMAP3 Client Runtime	−	−

（凡例）

−：なし。

注※1

使用するコンパイラが必要になります。

注※2

DB連携しない業務では，DBに関するソフトウェアは不要です。

注※3

HiRDBのほかに，SQL ServerやOracleなども使用できます。

注※4

ISAMのプログラムインタフェースは，COBOL2002に標準添付されています。

次の手順でXMAP3システムを起動してください。

1. NATの設定で，XMAP3サーバの動作するマシンのIPアドレスを静的に割り当てます。
   着信要求を許可するように必ず設定してください。

2. サーバ側で，「XMAP3サーバ」アイコンを選び，XMAP3サーバを起動します。
3. クライアント側で，次のコマンドを実行して，XMAP3クライアントを起動します。


   XMAP3CLT /h server1

   XMAP3クライアントを起動するときは，必ず接続先のサーバを指定してください。

4. XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動されます。
5. 起動された表示サービスに対応するAPがサーバ側で起動されます。
