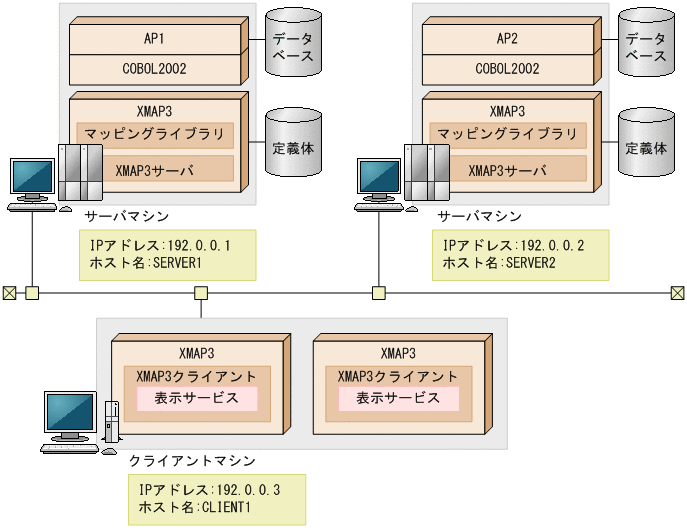

サーバとクライアントで必要な設定について，システム構成に沿った内容で説明します。

設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。

(a)　サーバ側の設定

• TCP/IPポート番号の設定
  WindowsのSERVICESファイルに，ポート番号を設定します。

  • SERVER1，SERVER2共通




• TCP/IP用IPアドレスおよびホスト名の設定
  HOSTSファイルに次の項目が指定されていない場合は追加します。

  • XMAP3サーバのIPアドレスとホスト名
  • XMAP3クライアントのIPアドレスとホスト名
  IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。

  • SERVER1




  • SERVER2




• XMAP3のC/Sシステム環境の環境設定ファイルの内容例
  サービス名ファイル（X3PHOST）の内容は，次のとおりです。

  • SERVER1




  • SERVER2




  仮想端末名ファイル（X3MWHOST）の仮想端末の設定内容は，次のとおりです。

  • SERVER1，SERVER2共通




  上記，XMAP3のC/Sシステムと仮想端末の設定は，C/Sセットアップで定義します。上記ファイルを直接設定することもできますが，C/Sセットアップを使用することをお勧めします。


(b)　クライアント側の設定

• TCP/IPポート番号の設定
  WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。




• TCP/IP用IPアドレスおよびホスト名の設定
  HOSTSファイルに次の項目が指定されていない場合は追加します。

  • XMAP3サーバのIPアドレスとホスト名
  • XMAP3クライアントのIPアドレスとホスト名
  IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。




• servicesファイルの指定
  XMAP3クライアントを複数起動するときは，接続するXMAP3サーバが使用するUDPおよびTCPのポート番号に対応するservicesファイルのサービス名を，クライアントごとに「/srv」オプションを指定します。
  サービス名の定義例とXMAP3クライアント起動時のオプションの指定例を次に示します。サーバhost1で起動しているxpw1のXMAP3サーバと，サーバhost2で起動しているxpw2のXMAP3サーバに接続する場合の起動例です。
  servicesファイルの記述例


  xpw1 8000/tcp xpw1 8000/udp xpw2 8001/tcp xpw2 8001/udp

• XMAP3クライアントを起動するコマンド例
  xmap3clt.exe /srv サービス名を指定してください。


  (例)
  xmap3clt.exe /h host1 /srv xpw1
  xmap3clt.exe /h host2 /srv xpw2
  　
  注　クライアント複数起動時には，/hまたは/vhオプションによる接続先サーバの指定が必要です。

XMAP3クライアントを複数起動するC/Sシステムのソフトウェア構成を次に示します。

サーバ／クライアント	使用するソフトウェア
	XMAP3	コンパイラ※1	DB※2
サーバ	XMAP3 Server Runtime	COBOL2002（Runtime）またはVisual C++	HiRDB※3 またはISAM※4
クライアント	XMAP3 Server RuntimeまたはXMAP3 Client Runtime	−	−

（凡例）

−：なし。

注※1

使用するコンパイラが必要になります。

注※2

DB連携しない業務では，DBに関するソフトウェアは不要です。

注※3

HiRDBのほかに，SQL ServerやOracleなども使用できます。

注※4

ISAMのプログラムインタフェースは，COBOL2002に標準添付されています。

次の手順でXMAP3システムを起動してください。

1. 複数のサーバ側で，「XMAP3サーバ」アイコンを選び，XMAP3サーバを起動します。
2. クライアント側で次のコマンドを実行して，XMAP3クライアントを起動します。
   xmap3clt.exe /h SERVER1 /srv xpw

3. XMAP3クライアントとXMAP3サーバの接続が確立されたことを確認します。
   次のどちらかの方法で確認してください。

   • XMAP3クライアントの起動引数に/tkを指定していない場合
     タスクトレイに表示されるXMAP3クライアントのアイコンで確認します。


     XMAP3クライアントのアイコンの表示	XMAP3サーバとの接続状態
     アイコンに×印が付いている	接続が確立していない
     アイコンに×印が付いていない	接続が確立している

   • XMAP3クライアントの起動引数に/tkを指定している場合
     XMAP3クライアントウィンドウの状態欄と実行情報欄で確認します。


     XMAP3クライアントウィンドウの表示		XMAP3サーバとの接続状態
     状態欄の表示	実行情報欄の表示
     XMAP3クライアント サーバデーモンと接続待ちです。	−	接続が確立していない
     XMAP3クライアント サーバデーモンと接続しました。	MM/DD hh:mm:ss (ホスト名)と接続しました。	接続が確立している

     （凡例）−：何も表示されないことを示します。

   XMAP3クライアントとXMAP3サーバの接続が確立すると，XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動され，起動された表示サービスに対応するAPがサーバ側で起動されます。

4. クライアント側で次のコマンドを実行して，二つ目のXMAP3クライアントを起動します。
   xmap3clt.exe /h SERVER2 /srv xpw
   二つ目のXMAP3クライアントに一つ目のXMAP3クライアントと同じサービス名を使用すると，PBXP07xxx-Eのメッセージが表示されることがあります。この場合は，一つ目のXMAP3クライアントの接続が確立されたことを確認した（確認方法については手順3.参照）あと，二つ目のXMAP3クライアントを起動し直してください。
   XMAP3クライアントとXMAP3サーバの接続が確立すると，XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動され，起動された表示サービスに対応するAPがサーバ側で起動されます。


同一のWindowsクライアント上で起動するXMAP3クライアントは，それぞれ別のXMAP3サーバに接続する必要があります。

Windows/UNIXサーバ上で起動する複数のXMAP3サーバが参照するサービス名ファイル（X3PHOSTファイルまたはXPWhostsファイル）で，表示・印刷サービス名はシステム全体で重複しない名称を指定してください。同一のWindowsクライアントに対して重複する表示/印刷サービス名を指定した場合，同一のWindowsクライアント上で2番目以降に起動するXMAP3クライアントでは，該当する表示/印刷サービスを起動できません。
