付録E.2　デーモンプロセスの状態遷移

NNMi連携不可時に，デーモンプロセスを一時停止（SUSPENDING）させるか，縮退動作（DEGENERATING）させるかによって，プロセスが遷移する状態は異なります。

NNMi連携不可時のデーモンプロセスの動作は，ssospmd動作定義ファイル（ssospmd.def）の「nnm-coop-policy」キーで定義します。ssospmd動作定義ファイルの詳細については，「7.3.25　ssospmd動作定義ファイル（ssospmd.def）」を参照してください。

＜この項の構成＞
(1)　デーモンプロセスを一時停止させる場合の状態遷移
(2)　デーモンプロセスを縮退動作させる場合の状態遷移

(1)　デーモンプロセスを一時停止させる場合の状態遷移

NNMi連携不可時に，デーモンプロセスを一時停止させる場合の状態遷移を図E-1に示します。なお，図中の番号は表の項番と対応しています。

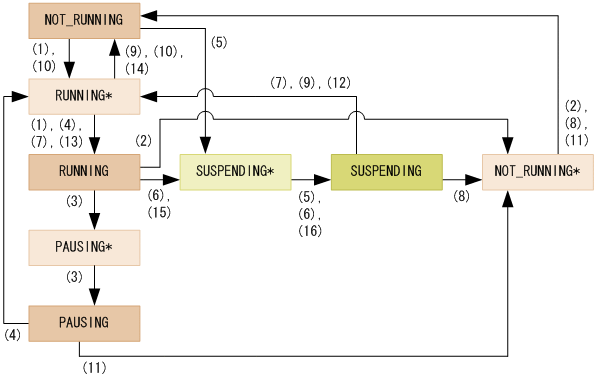

図E-1　NNMi連携不可時にデーモンプロセスを一時停止させる場合の状態遷移

[図データ]

項番 説明 プロセスの遷移
1 NNMi連携可能時に，デーモンプロセスを起動しました。 NOT_RUNNING
→RUNNING*
→RUNNING
2 デーモンプロセスを停止しました。 RUNNING
→NOT_RUNNING*
→NOT_RUNNING
3 バックアップを開始しました。※1 RUNNING
→PAUSING*
→PAUSING
4 バックアップが終了しました。 PAUSING
→RUNNING*
→RUNNING
5 NNMi連携不可時に，デーモンプロセスを起動しました。 NOT_RUNNING
→SUSPENDING*
→SUSPENDING
6 NNMi連携不可を検知したため，デーモンプロセスが一時停止しました。※1 ※2 RUNNING
→SUSPENDING*
→SUSPENDING
7 NNMi連携可を検知したため，デーモンプロセスを起動しました（バックアップ処理中を除く）。 SUSPENDING
→RUNNING*
→RUNNING
8 デーモンプロセスを停止しました。 SUSPENDING
→NOT_RUNNING*
→NOT_RUNNING
9 NNMi連携可を検知したため，デーモンプロセスを起動しようとしましたが失敗しました（バックアップ処理中を除く）。 SUSPENDING
→RUNNING*
→NOT_RUNNING
10 デーモンプロセスの起動に失敗しました。 NOT_RUNNING
→RUNNING*
→NOT_RUNNING
11 デーモンプロセスを停止しました。 PAUSING
→NOT_RUNNING*
→NOT_RUNNING
12 バックアップ処理中に，NNMi連携可を検知したため，デーモンプロセスの起動待機中です。 SUSPENDING
→RUNNING*
13 バックアップ処理が終了したときに，デーモンプロセスを起動しました。 RUNNING*
→RUNNING
14 バックアップ処理が終了したときに，デーモンプロセスの起動に失敗しました。 RUNNING*
→NOT_RUNNING
15 バックアップ処理中または収集データベースの削除処理中に，NNMi連携不可に遷移しました。※1 RUNNING
→SUSPENDING*
16 NNMi連携不可時に，バックアップ処理または収集データベースの削除処理が終了しました。※2 SUSPENDING*
→SUSPENDING

注※1　ssoconsoledデーモンプロセスおよびssotrapdデーモンプロセスは対象外です。

注※2　プロセス・サービス監視はインシデントを通知しません。


(2)　デーモンプロセスを縮退動作させる場合の状態遷移

NNMi連携不可時に，デーモンプロセスを縮退動作させる場合の状態遷移を図E-2に示します。なお，図中の番号は表の項番と対応しています。

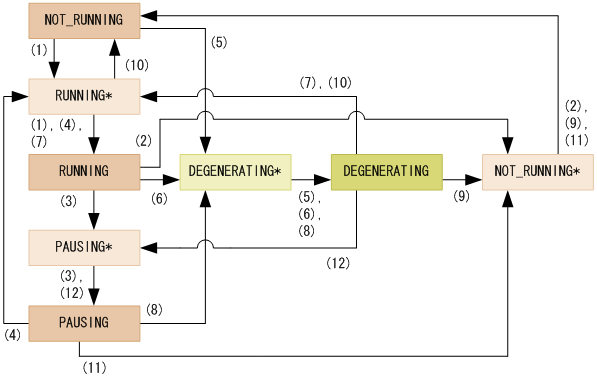

図E-2　NNMi連携不可時にデーモンプロセスを縮退動作させる場合の状態遷移

[図データ]

項番 説明 プロセスの遷移
1 NNMi連携可能時に，デーモンプロセスを起動しました。 NOT_RUNNING
→RUNNING*
→RUNNING
2 デーモンプロセスを停止しました。 RUNNING
→NOT_RUNNING*
→NOT_RUNNING
3 バックアップを開始しました。※ RUNNING
→PAUSING*
→PAUSING
4 NNMi連携可能時に，バックアップが終了しました。 PAUSING
→RUNNING*
→RUNNING
5 NNMi連携不可時に，デーモンプロセスを起動しました。 NOT_RUNNING
→DEGENERATING*
→DEGENERATING
6 NNMi連携不可を検知したため，デーモンプロセスが縮退動作になりました。※ RUNNING
→DEGENERATING*
→DEGENERATING
7 NNMi連携可を検知したため，デーモンプロセスが通常動作になりました。 DEGENERATING
→RUNNING*
→RUNNING
8 NNMi連携不可時に，バックアップが終了しました。 PAUSING
→DEGENERATING*
→DEGENERATING
9 デーモンプロセスを停止しました。 DEGENERATING
→NOT_RUNNING*
→NOT_RUNNING
10 デーモンプロセスの起動に失敗しました。 DEGENERATING
→RUNNING*
→NOT_RUNNING
11 デーモンプロセスを停止しました。 PAUSING
→NOT_RUNNING*
→NOT_RUNNING
12 バックアップ処理のため，デーモンプロセスを中断しました。 DEGENERATING
→PAUSING*
→PAUSING

注※　ssoconsoledデーモンプロセスおよびssotrapdデーモンプロセスは対象外です。
