5.2.7　グラフウィンドウ

定期照会のデータをグラフで表示します。グラフウィンドウを，次の図に示します。

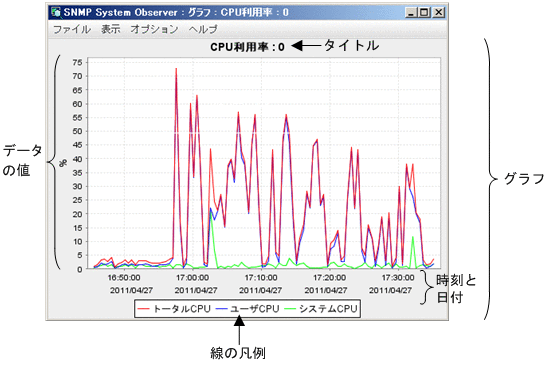

図5-14　グラフウィンドウ

表示項目を説明します。

グラフ

定期照会のデータを折れ線グラフで表示します。

グラフはタイトル，縦軸，横軸，線の凡例から構成されます。縦軸はデータの値，横軸は時刻と日付^※となります。

また，グラフの線は，線の設定ウィンドウで表示／非表示を切り替えられます。グラフの線の色は変更できません。

注※

横軸の右端の時刻と日付は，一部が欠けて表示される場合があります。

メニュー項目を，次の表に示します。

メニューバー	メニューコマンド	説明
ファイル	クローズ	グラフウィンドウを閉じます。
表示	ズームイン	グラフの表示をズームインします。
	ズームアウト	グラフの表示をズームアウトします。
	全て表示	グラフの表示のズームイン／ズームアウトを解除します。
オプション	線の設定...	線の設定ウィンドウを表示します。

マウスによるズームイン／ズームアウト

右下方向のドラッグ：ドラッグで囲んだ領域を拡大表示します。

右下方向以外のドラッグ：拡大表示を解除します。

線の設定ウィンドウ

グラフウィンドウの線の表示／非表示を切り替えます。線の設定ウィンドウを，次の図に示します。

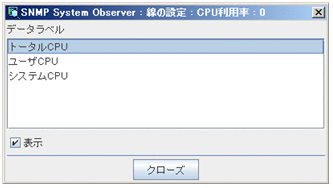

図5-15　線の設定ウィンドウ

表示項目を説明します。

［データラベル］

グラフに表示しているすべての線の名前を表示します。

［表示］

［データラベル］で選択した線の表示または非表示を切り替えます。

＜この項の構成＞

(1)　注意事項

(1)　注意事項

• グラフに表示できるデータの上限について^※

  • 線の数：32
  • 1線当たりのデータ数：20000

  注※

  グラフに表示できるデータの上限は，運用環境によっては制限を受けることがあります。詳細については，「5.2.3(1)　注意事項」を参照してください。

• グラフの線について
  グラフのデータ間は，前後の連続性を考慮しないで結線します。例えば，パフォーマンスデータ参照ウィンドウで，次のような定期照会のデータをグラフで表示した場合は，11:00と12:00の間も結線します。

  • 10:00開始，11:00停止
  • 12:00開始，13:00停止
