2.6.2　マップ連携（シンボル連携）

マップ連携（シンボル連携）機能では，リソース収集（しきい値監視）でのリソース状態，およびアプリケーション状態（プロセス・サービス監視）が，「正常（域）」「警戒（域）」「危険（域）」「認識不能」の各状態に応じたステータスとしてNNMiマップビュー上のノードシンボルに登録されます。これによって，SSOの監視状態が，NNMiマップビュー上のノードシンボルの色によって視覚的に把握できるようになります。特に，「警戒」や「危険」になっている監視サーバの有無が把握しやすくなります。

NNMiマップビューおよびノードのプロパティ画面での表示例を，次の図に示します。

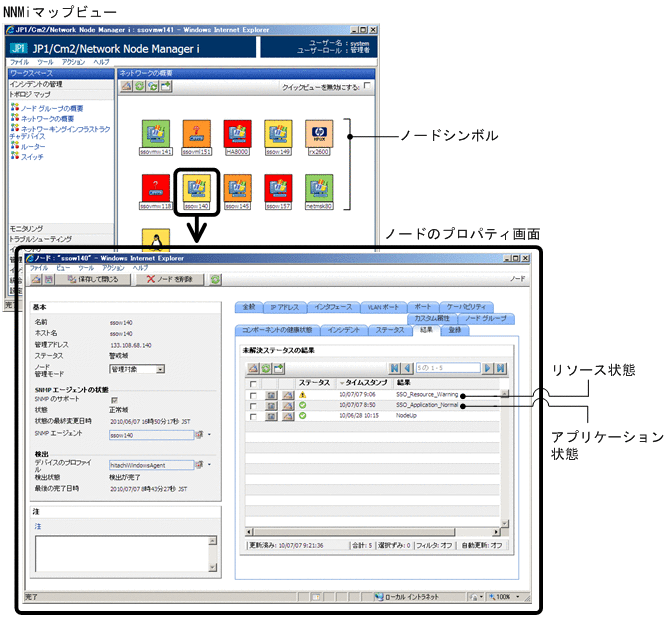

図2-59　NNMiマップビューおよびノードのプロパティ画面

NNMiマップビュー上では，SSOの監視状態（リソース状態およびアプリケーション状態）に対応したステータスを登録することで，ノードシンボルが緑，黄，青緑，オレンジ，または赤で表示されます。ただし，ノードシンボルの色は，ノードのプロパティ画面に表示されるステータスのうち，最も重大度の高いステータスに対応する色になります。

SSOの監視状態とNNMiに登録するステータスの対応については，「(2)　SSOの監視状態とNNMiに登録するステータスの対応」を参照してください。

ノードシンボルの色およびNNMiのステータスがどのように決定されるかについては，「(3)　NNMiに登録するステータスの決定方式」を参照してください。

＜この項の構成＞

(1)　マップ連携（シンボル連携）の動作条件

(2)　SSOの監視状態とNNMiに登録するステータスの対応

(3)　NNMiに登録するステータスの決定方式

(1)　マップ連携（シンボル連携）の動作条件

(a)　ステータスの登録条件

次の条件がすべて成立すると，SSOのリソース状態またはアプリケーション状態が，NNMiマップビュー上のノードのプロパティにステータスとして登録されます。

• NNMi連携可
• ssoapmon動作定義ファイル（ssoapmon.def）またはssocolmng動作定義ファイル（ssocolmng.def）のnnm-map-coop:キーの値が「on」である
• しきい値監視を「する」に設定している（リソース収集の場合）
• 収集（監視）開始^※後，最初のリソース状態またはアプリケーション状態が決定している

注※

収集（監視）を停止しないままssocolmngまたはssoapmonデーモンプロセスを停止し，次回デーモンプロセス再起動時にその収集（監視）が自動的に再開される場合を含みます。

(b)　ステータスの更新条件

ステータスの登録条件成立中，次のどちらかの事象が発生したタイミングでステータスが更新されます。

• リソース状態またはアプリケーション状態が変化した
• ssomapstatus -syncコマンドを実行した

ssomapstatusコマンドについては，「6.　コマンド ssomapstatus」を参照してください。

(c)　ステータスの削除条件

NNMiマップビュー上のノードのプロパティに登録されたステータスは，次の事象のうちどれか一つが発生したタイミングで削除されます。

• 収集（監視）が停止された^※
• 収集状態が「待機中」または「収集不可」に変化した
• しきい値監視を「しない」に設定した（リソース収集の場合）
• ssomapstatus -delコマンドを実行した

注※

収集（監視）条件の削除およびデーモンプロセスの停止を含みます。

ssomapstatusコマンドについては，「6.　コマンド ssomapstatus」を参照してください。

(d)　NNMi連携不可となった場合の動作

NNMi連携不可となった場合は，NNMiマップビュー上のノードのプロパティに登録されたステータスはそのまま残り，再度NNMi連携可となったタイミングで最新のステータスに更新されます。ただし，NNMi連携不可となっている間に収集条件を削除した場合は，削除した収集条件に対応するステータスは削除されないで残ります。このときは，ssomapstatus -delコマンドでステータスを削除してください。ssomapstatusコマンドについては，「6.　コマンド ssomapstatus」を参照してください。

(2)　SSOの監視状態とNNMiに登録するステータスの対応

SSOの監視状態とNNMiに登録するステータスの対応を次の表に示します。

表2-12　SSOの監視状態とNNMiに登録するステータスの対応

SSOの監視状態		NNMiに登録するステータス
監視対象	監視状態	ステータス※1	結果
リソース状態	正常域	正常域	SSO_Resource_Normal
	警戒域	警戒域，注意域※2，重要警戒域，または危険域	SSO_Resource_Warning
	危険域	重要警戒域または危険域※2	SSO_Resource_Critical
	認識不能	注意域	SSO_Resource_Unknown
アプリケーション状態	正常	正常域	SSO_Application_Normal
	警戒	警戒域，注意域※2，重要警戒域，または危険域	SSO_Application_Warning
	危険	重要警戒域または危険域※2	SSO_Application_Critical
	認識不能	注意域	SSO_Application_Unknown

注※1

それぞれのステータスに対応するノードシンボルの色を次に示します。

正常域：緑

警戒域：黄

注意域：青緑

重要警戒域：オレンジ

危険域：赤

注※2

SSOの監視状態のうち，警戒域に対応するステータスは4種類から選択できます。また，危険域に対応するステータスは2種類から選択できます。NNMiのステータスの指定方法については，「7.3.7　ssoapmon動作定義ファイル（ssoapmon.def）」および「7.3.8　ssocolmng動作定義ファイル（ssocolmng.def）」のmap-status-warning:キーおよびmap-status-critical:キーの説明を参照してください。

(3)　NNMiに登録するステータスの決定方式

監視サーバごとに複数のリソースを監視したり複数のアプリケーションを監視したりすると，それに応じてリソース状態およびアプリケーション状態も複数持つことになりますが，リソース監視とアプリケーション監視でそれぞれ重大度が最も高いステータスを一つだけ登録します。ステータスは，次の方式に従って決定されます。

• リソース状態およびアプリケーション状態のうち，重大度の高い状態がNNMiマップビューのノードの色になる^※
• 監視サーバに監視対象のリソースが複数ある場合は，最も重大度の高いリソース状態に対応するステータスを登録する
• 監視サーバに監視対象のアプリケーションが複数ある場合は，最も重大度の高いアプリケーション状態に対応するステータスを登録する
• リソース状態およびアプリケーション状態は，重大度の高い順から「認識不能」，「危険（域）」，「警戒（域）」，および「正常（域）」である

注※

ノードの色は，NNMiが登録するステータスも含めて決定されます。

NNMiに登録するステータスの決定の様子を次の図に示します。

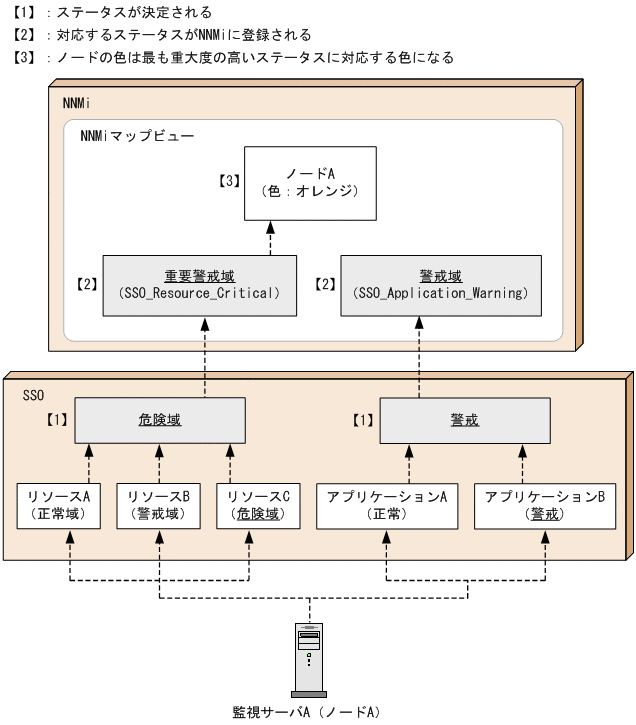

図2-60　NNMiに登録するステータスの決定の様子
