Asset Information Managerから，バージョン8以前のNNMのネットワークプレゼンタを起動して対象機器の監視図を表示する手順について次に示します。

監視図を表示できる画面は，業務メニュー「機器管理」の「保有機器一覧」を選択すると表示される保有機器一覧画面と，［機器詳細］ダイアログです。

保有機器一覧画面から表示する場合を例に，監視図の表示方法を次に説明します。

1. 業務メニュー「機器管理」の「保有機器一覧」を選択する。
   保有機器一覧画面が表示されます。

2. 検索条件を指定して，［検索］ボタンをクリックする。
   保有機器一覧が表示されます。

3. 監視図を表示したい機器を選択する。
4. ［監視図］ボタンをクリックする。
   バージョン8以前のNNMのネットワークプレゼンタが起動され，監視図が表示されます。


監視図を表示する流れを次の図に示します。

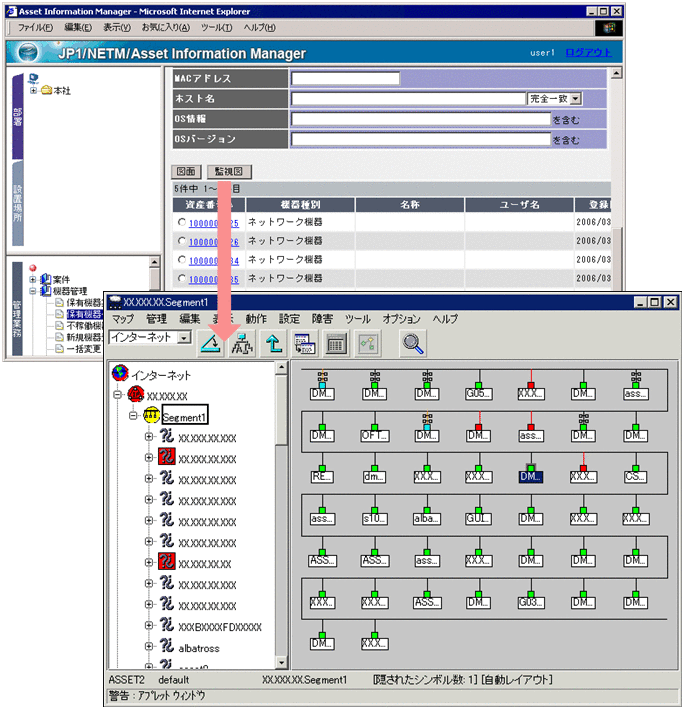

図6-1　監視図を表示する流れ

注意事項

監視図を表示するには，バージョン8以前のNNMの管理ステーションで，Webサーバが稼働している必要があります。また，管理ステーションでは，［サーバセットアップ］ダイアログの設定「オープンマップ名」で指定したマップをオープンした，バージョン8以前のNNMのセッションが起動している必要があります。

バージョン8以前のNNMでの設定の詳細については，マニュアル「JP1/Cm2/Network Node Manager ネットワーク管理ガイド」を参照してください。
