12.3.2　ツリーエリア

イベントソースおよび変換メッセージ群をツリー表示します。

ツリーエリアを次の図に示します。

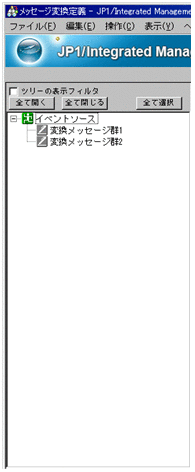

図12-6　ツリーエリア

ツリーエリアの表示項目を次に示します。

［ツリーの表示フィルタ］

チェックすると，フィルタリングの条件を指定するためのアイコンと，名称を入力するテキストボックスが表示されます。アイコンをクリックすると活性化され，アイコンと同じ状態の定義だけがリストエリアに表示されます。チェックを外すと，すべての定義がリストエリアに表示されます。

複数のアイコンをクリックした場合は，複数の状態の定義が表示されます。イベントソースと変換メッセージ群の両方の状態を選択した場合は，両方の条件を満たす定義が表示されます。未定義の状態のイベントソースを表示したい場合は，変換メッセージ群の状態のチェックをすべて外してください。

ツリーエリアに表示されるアイコンについては，次の表を参照してください。

表12-3　ツリーエリアのアイコンの意味

アイコン	名称	意味
	未リリースアイコン	リリース状態の変換メッセージ群が一つもない状態です。このアイコンは，ツリーエリアでフィルタリングの条件としてだけ表示されます。
	未定義アイコン	イベントソースが未定義の状態（基本フォーマットが定義されていない状態）です。
	編集アイコン	イベントソースまたは変換メッセージ群が編集中の状態です。
	リリース許可アイコン	イベントソースまたは変換メッセージ群がリリース許可状態です。
	リリースアイコン	イベントソースまたは変換メッセージ群がリリースの状態です。
	リリース編集アイコン	イベントソースまたは変換メッセージ群がリリース編集中の状態です。
	リリース解除許可アイコン	イベントソースまたは変換メッセージ群がリリース解除許可の状態です。

「イベントソース」

イベントソースの状態でフィルタリングしたい場合にアイコンを選択します。選択するとアイコンが活性化されます。

「変換メッセージ群」

変換メッセージ群の状態でフィルタリングしたい場合にアイコンを選択します。選択するとアイコンが活性化されます。

［名前フィルタ］

表示したいイベントソース，または変換メッセージ群に含まれる文字列を入力します。［Enter］キーをクリックする，またはフォーカスが移動すると，入力した文字列を含むイベントソースまたは変換メッセージ群がフィルタリングされて表示されます。全角文字と半角文字は区別されます。大文字と小文字はデフォルトでは区別されます。大文字と小文字を区別しないように設定する場合は，環境設定パラメーター「SEARCH_SENSITIVE」を変更してください。環境設定パラメーターについては，「4.4.1(2)　環境設定ファイルの定義項目」を参照してください。制御文字は入力できません。

［全て開く］

表示中のツリーをすべて展開します。

［全て閉じる］

表示中のツリーをすべて閉じます。

［全て選択］

表示中のツリーをすべて選択します。閉じているノードもすべて展開して選択します。

イベントソース

ツリーエリアの最上位のノードです。変換メッセージ群が配下のノードとして関連づけられています。複数の項目を選択する場合は，クリックしながら［Ctrl］キーまたは［Shift］キーを押してください。

変換メッセージ群

イベントソースの配下のノードとして関連づけられています。複数の項目を選択する場合は，クリックしながら［Ctrl］キーまたは［Shift］キーを押してください。
