8.3.1　操作

次にJP1/AJS3のメッセージの基本フォーマットを定義します。

イベントソースを確認した［基本フォーマット定義］ダイアログで，メッセージの分割方法を定義します。メッセージの分割方法を基本フォーマットと呼びます。

図8-5　例題の基本フォーマットを定義するイメージ

JP1/AJS3のメッセージを次のようにスペースを区切り文字として分割します。

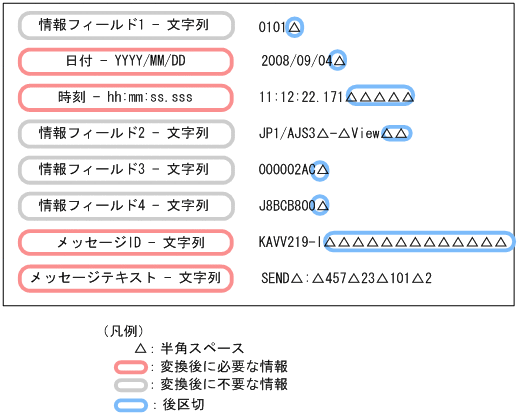

図8-6　メッセージを区切るイメージ

分割の方法については，「3.3.3　変換フォーマットを検討する」を参照してください。

基本フォーマットを定義する手順を次に示します。

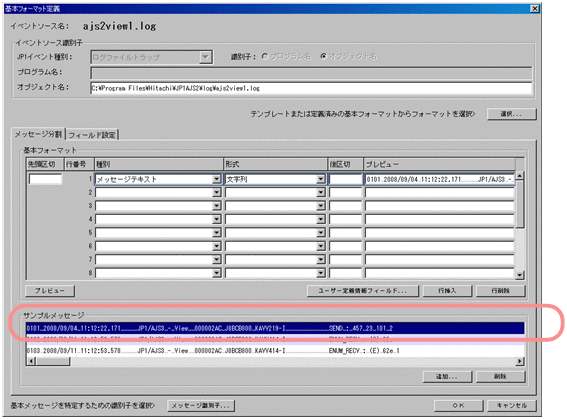

1. ［基本フォーマット定義］ダイアログでサンプルメッセージを一つ選択する。
   ここでは，KAVV219-Iのメッセージを選択します。




   次に，このサンプルメッセージを冒頭の要素から一つ一つ区切っていきます。

2. 基本フォーマットの一行目の「種別」プルダウンメニューで「情報フィールド１」を選択する。
   冒頭のメッセージ要素「0101」の「種別」に「情報フィールド1」を選択します。

3. 「形式」のプルダウンメニューから「文字列」を選択する。
   「0101」の「形式」は「文字列」です。

4. 「後区切」を入力する。
   一つ目の後区切は「△（半角スペース）」です。

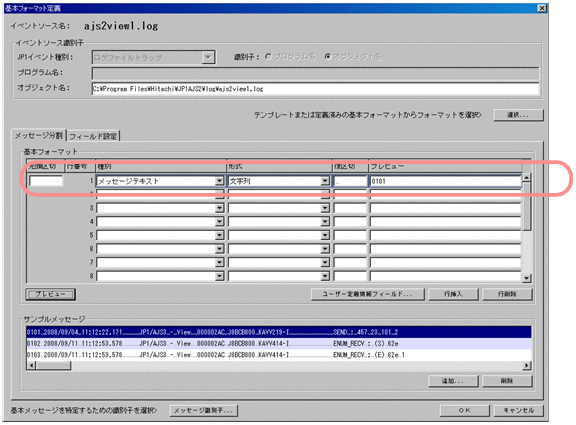

5. ［プレビュー］ボタンをクリックする。
   サンプルメッセージが次のように区切られていることを確認してください。




6. 最初の後区切以降のメッセージも同様に入力する。
   図8-6のとおりに区切ります。

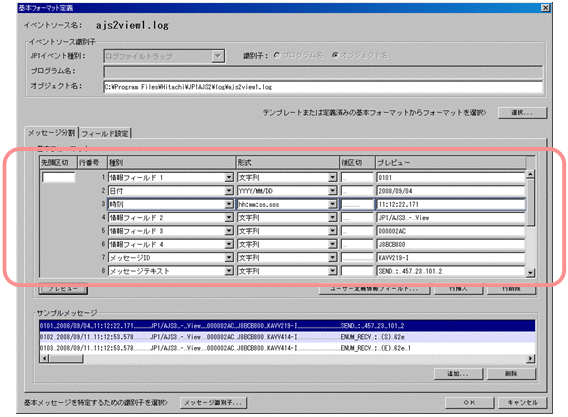

7. ［プレビュー］ボタンをクリックする。
   サンプルメッセージが次のように区切られていることを確認してください。




   分割に誤りがある場合は，エラーメッセージが表示されます。エラーメッセージに従って分割をやり直してください。

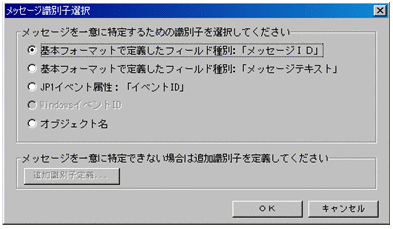

8. ［メッセージ識別子］ボタンをクリックする。
   ［メッセージ識別子選択］ダイアログが表示されます。




   メッセージ識別子は，メッセージの変換定義でイベントソース中のメッセージを1件1件区別し，メッセージテキストを編集するために必要な識別子です。

9. メッセージ識別子を選択する。
   JP1/AJS3のメッセージは，メッセージIDで区別できるので「基本フォーマットで定義したフィールド種別：「メッセージID」」を選択します。

10. ［メッセージ識別子選択］ダイアログの［OK］ボタンをクリックする。
    メッセージ識別子が定義されます。

11. ［基本フォーマット定義］ダイアログの［OK］ボタンをクリックする。

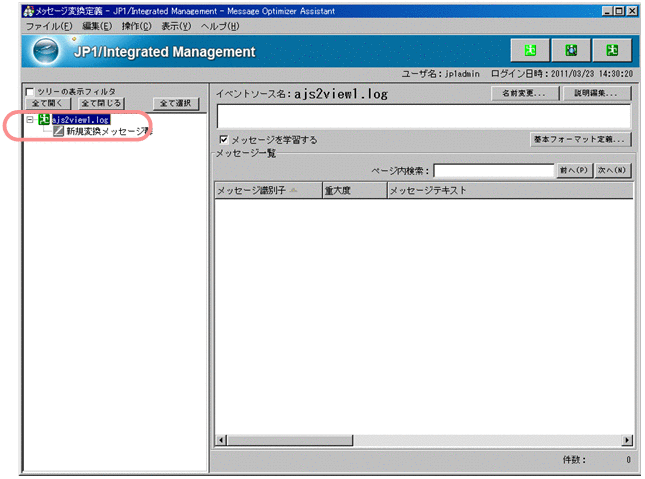

    基本フォーマットが定義され，定義されたサンプルメッセージがメイン画面から消えます。
    基本フォーマットが定義されると，イベントソースのアイコンが「（リリース状態）」になります。
    「ajs2view1.log」の下に「新規変換メッセージ群」が作成されます。




変換メッセージ群については，「8.5　変換メッセージを定義する」で詳しく説明します。
