JP1 Version 8 JP1/NETM/DM 導入・設計ガイド(Windows(R)用)
次の図に示す構成で,ダイヤルアップ接続を行う場合の設定について説明します。この構成では,次に示す接続でダイヤルアップ接続を使用します。

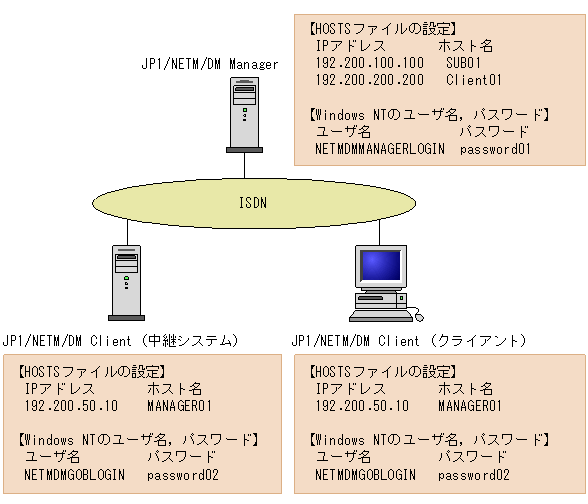

図6-20 ダイヤルアップ接続の構成例
「電話帳」の設定例を次の表に示します。
表6-5 電話帳の設定例
設定項目 | JP1/NETM/DM Managerでの設定値 | JP1/NETM/DM Client(中継システム またはクライアント)での設定値 |
---|---|---|
エントリ名 | Sub01 | Manager01 |
電話番号 | JP1/NETM/DM Client(中継システム)の電話番号 | JP1/NETM/DM Managerの電話番号 |
各ホストのIPアドレス(開始アドレスおよび終了アドレス)の設定例を次の表に示します
表6-6 リモートアクセスサービスのサーバの設定例
設定項目 | JP1/NETM/DM Managerでの設定値 | JP1/NETM/DM Client(中継システム)での設定値 | JP1/NETM/DM Client(クライアント)での設定値 |
---|---|---|---|
開始アドレス | 192.200.50.10 | 192.200.100.100 | 192.200.200.200 |
終了アドレス | 192.200.50.13 | 192.200.100.101 | 192.200.200.201 |
JP1/NETM/DM Clientの中継システムおよびクライアントに割り当てる,リモートアクセスサービスのクライアントのIPアドレスは,ネットワークIDが異なるように設定してください。
また,JP1/NETM/DM Clientの中継システムおよびクライアントで指定するリモートアクセスサービスのサーバのIPアドレスも,ネットワークIDが異なるように設定してください。
接続してくるクライアントのユーザ名を選択して,「ユーザーに対してダイアルインの許可を与える」をチェックしてください。リモートアクセス権限の設定例を次の表に示します。
表6-7 リモートアクセス権限の設定例
設定項目 | JP1/NETM/DM Managerでの設定値 | JP1/NETM/DM Client(中継システム)での設定値 |
---|---|---|
ログインの許可を与えるユーザ名 | JP1/NETM/DM Client(中継システムまたはクライアント)のユーザ名 | JP1/NETM/DM Managerのユーザ名 |
JP1/NETM/DMのインストールまたはセットアップでは,次の表のように設定します。
表6-8 JP1/NETM/DMのインストール,セットアップでの設定例
設定項目 | JP1/NETM/DM Managerでの設定値 | JP1/NETM/DM Client(中継システムおよびクライアント)での設定値 |
---|---|---|
ユーザ名 | NETMDMJOBLOGIN | NETMDMMANAGERLOGIN |
パスワード | password02 | password01 |
ドメイン名 | JP1/NETM/DM Client(中継システム)のドメイン名 | JP1/NETM/DM Managerのドメイン名 |
各ホストでのWindows NTのユーザ名,およびパスワードは,接続先の設定値と同一にしてください。
