7.3.3　JP1/Cm2/NNMまたはHP OpenView NNMと連携して，ネットワークを監視する場合の構成

JP1/IMを，JP1/Cm2/NNMまたはHP OpenView NNMと連携して使うと，システムのネットワークを監視できます。

JP1/IM - Viewの画面から，JP1/Cm2/NNMまたはHP OpenView NNMの画面を呼び出せます。また，JP1/Cm2/NNMまたはHP OpenView NNMが管理するSNMPトラップをJP1/BaseがJP1イベントに変換して，JP1/IM - Viewの［イベントコンソール］画面で監視できます。

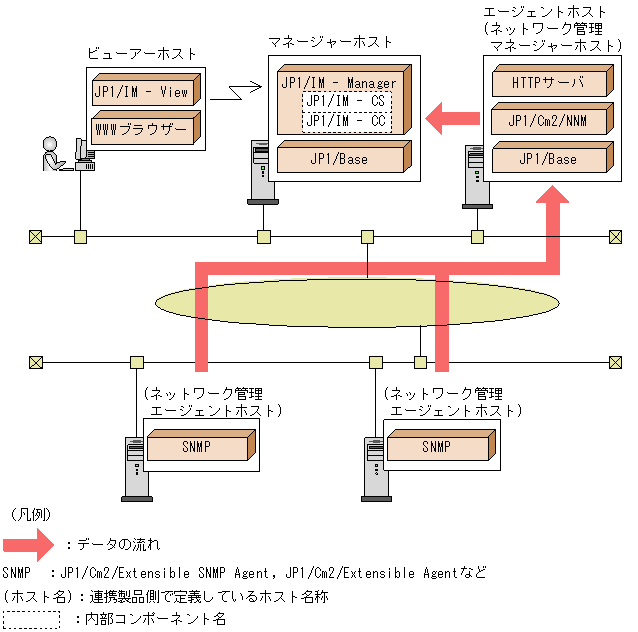

図7-4　JP1/Cm2/NNMとの連携例

各ホストで必要なプログラムを次に示します。

マネージャーホスト

• JP1/IM - Manager
  統合コンソールと統合スコープを稼働させています。統合スコープは，業務とJP1イベントを関連づけて監視する場合に必要です。業務の実行状況などをJP1イベントとして監視するだけであれば，必要ありません。

• JP1/Base

エージェントホスト（ネットワーク管理マネージャーホスト）

• JP1/Cm2/NNMまたはHP OpenView NNM
• HTTPサーバ
  JP1/Cm2/NNMのWWWページを表示するために必要です。

• JP1/Base

（ネットワーク管理エージェントホスト）

• JP1/Cm2/Extensible SNMP Agent，JP1/Cm2/Extensible Agentなど

ビューアーホスト

• JP1/IM - View
• WWWブラウザー
  JP1/Cm2/NNMのWWWページを表示するために必要です。


＜備考＞

• SNMPトラップをJP1イベントに変換すると，SNMPトラップでの重要度は，JP1イベントでは次の表のように重大度として変換されます。


  表7-8　SNMPトラップをJP1イベントに変換したときの重大度

  SNMPトラップでの重要度	変換後のJP1イベントでの表示(重大度)
  Normal	Information
  Warning	Warning
  Minor	Error
  Major	Critical
  Critical	Alert

  このような注意事項やSNMPトラップの変換方法については，マニュアル「JP1/Base 運用ガイド」に記述があります。SNMPトラップ変換については，マニュアル「JP1/Base 運用ガイド」のイベント変換機能の設定の章を参照してください。

• JP1/Cm2/NNMやHP OpenView NNMなどが発行するSNMPトラップをJP1/BaseでJP1イベントに変換して監視する場合，障害発生元のIPアドレスが正しく受信できないことがあります。これは，JP1/BaseでSNMPトラップをJP1イベントに変換した場合，JP1イベントの「発行元IPアドレス」属性に設定される値が，SNMPトラップを発行したホストのIPアドレスではなく，JP1/BaseがあるホストのIPアドレスであるためです。SNMPトラップを発行したホスト名を取得するには，拡張属性の「SNMPトラップ発生ソース」を指定してください。「SNMPトラップ発生ソース」属性は，変数では「$EV"SNMP_SOURCE"」と指定します。
