7.3.2　JP1/AJS2と連携して，ジョブの実行状況を監視する場合のシステム構成

JP1/AJS2とJP1/IMを連携して使用すると，JP1/AJS2で実行しているジョブの実行状況を，JP1/IM - Viewから監視できます。また，JP1/IM - ViewからJP1/AJS2の画面を呼び出して，ジョブの定義や操作をすることもできます。

JP1/AJS2とJP1/IMを連携して使用する場合のシステム構成例を次に示します。

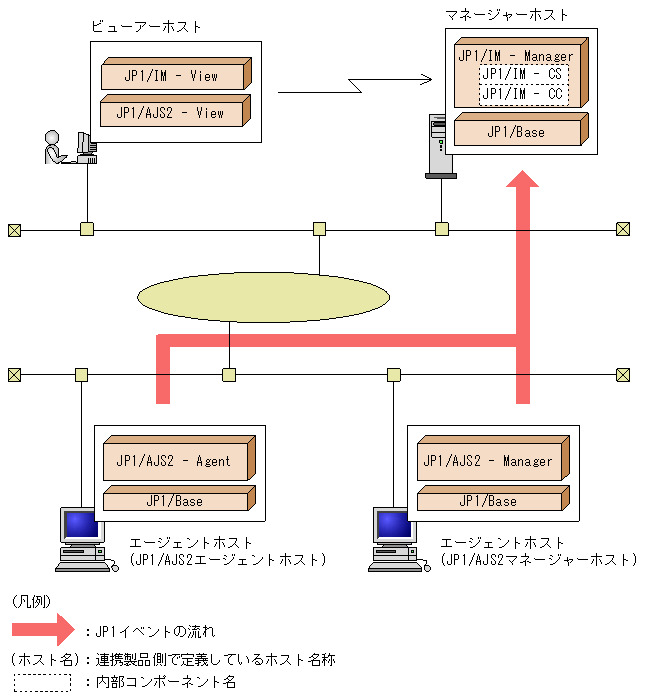

図7-3　JP1/AJS2との連携例

各ホストで必要なプログラムを次に示します。

マネージャーホスト

• JP1/IM - Manager
  統合コンソールと統合スコープを稼働させています。統合スコープは，業務とJP1イベントを関連づけて監視する場合に必要です。業務の実行状況などをJP1イベントとして監視するだけであれば，必要ありません。

• JP1/Base

エージェントホスト（JP1/AJS2マネージャーホスト）

• JP1/AJS2 - Manager
• JP1/Base

エージェントホスト（JP1/AJS2エージェントホスト）

• JP1/AJS2 - Agent
• JP1/Base

ビューアーホスト

• JP1/IM - View
• JP1/AJS2 - View
  JP1/IM - ViewからJP1/AJS2の画面を呼び出して，操作するためには，ビューアーホストにJP1/AJS2 - Viewが必要です。


この例では，JP1/AJS2のジョブの実行状況に関するJP1イベントをマネージャーに転送してJP1/IM - Viewでジョブの実行状況を監視しています。

また，ビューアーホストでは，JP1/IM - Viewの画面から，JP1/AJS2 - Viewを呼び出せます。JP1/AJS2 - Viewは，JP1/AJS2 - Managerと接続し，JP1/AJS2を操作します。
