7.3.1　基本構成

JP1/IMの基本的な構成の例を次に示します。

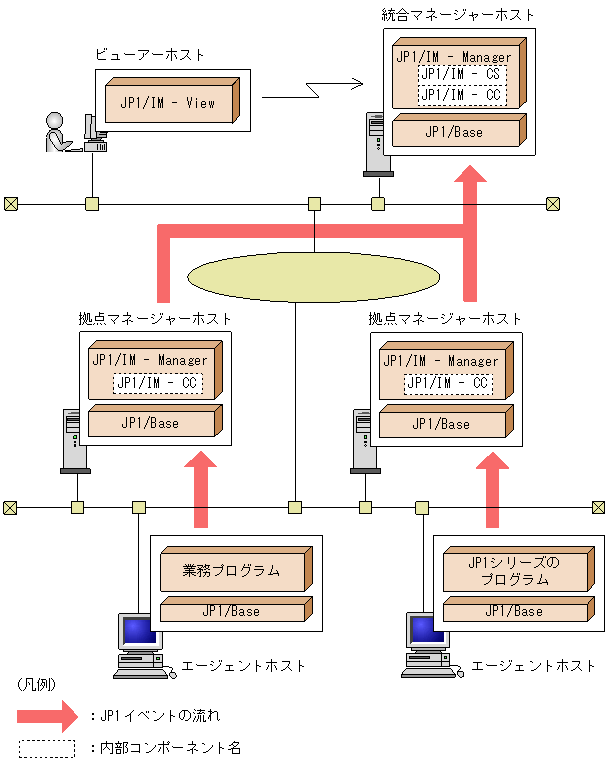

図7-2　基本構成例

この例は，業務の実行状況を2階層で管理するシステムの構成例です。

各ホストで必要な製品を次に示します。

統合マネージャー（最上位のマネージャー）ホスト

• JP1/IM - Manager
  統合コンソールと統合スコープを稼働させています。統合スコープは，業務とJP1イベントを関連づけて監視する場合に必要です。業務の実行状況などをJP1イベントとして監視するだけであれば，必要ありません。

• JP1/Base

拠点マネージャーホスト

• JP1/IM - Manager
• JP1/Base

エージェントホスト（業務実行ホスト）

• JP1/Base
  各エージェントにJP1/Baseが必要です。JP1/Baseは，JP1イベントの送受信やコマンドの実行などの処理をします。

• 業務実行プログラム（ユーザーアプリケーションプログラム，JP1シリーズのプログラムなど）

ビューアーホスト（システムの監視用ホスト）

• JP1/IM - View

この例に示したシステムでは，エージェントホストでの業務の実行状況などのJP1イベントは，JP1/Baseによって，いったん拠点マネージャーに転送されます。必要に応じて，拠点マネージャーから統合マネージャーへJP1イベントが転送されます。

管理者は，ビューアーホストのJP1/IM - Viewを通して，統合マネージャーにログインし，システム全体を管理します。

JP1/IMは，多階層の構造を持ったシステムを構成できます。その際には，最上位のマネージャー，中間層のマネージャー，それぞれにJP1/IM - Managerが必要となります。なお，統合スコープは，中間層のマネージャーホストでも稼働させることができます。
