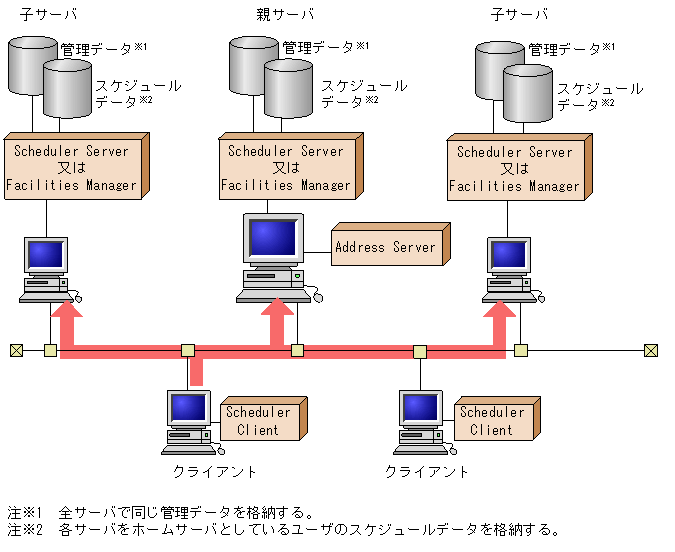

図1-3のように，マルチサーバのシステムを構築した場合，Scheduler ClientはすべてのScheduler Serverと通信します（Facilities Managerも同様です）。

図1-3　システム構成概要図（マルチサーバの場合）

管理データは，各サーバに同じデータが格納されます。親サーバで更新した管理データを各子サーバに反映します。

ユーザに登録されたスケジュールデータは，各ユーザのホームサーバに格納されます。他人のスケジュールを参照する場合，クライアントは参照先ユーザのホームサーバからスケジュールデータを取得します。

施設に登録されたスケジュールデータも同様に，各施設のホームサーバに格納されます。ユーザのホームサーバは，Address Serverでユーザを登録する際に設定します（Address Serverと連携していない場合は管理ツールで設定します）。施設のホームサーバは，管理ツールで施設を登録する際に設定します。

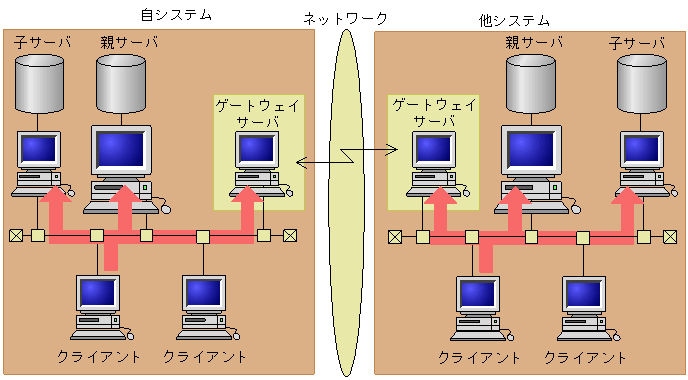

図1-4のように，複数システムの場合，ゲートウェイサーバを介してScheduler ClientはすべてのScheduler Serverと通信します（Facilities Managerは，複数システムに対応していません）。

図1-4　システム構成概要図（複数システムの場合）

Schedulerシステムを各々で構築している会社間などで，スケジュールを参照したり，スケジュールを予約したりすることもできます。ほかのシステムと接続することを他システム接続と呼びます。他システムに接続する際は，各システムに設定されているゲートウェイサーバを介して通信を実施します。

複数システムの構成については，「6.1.5　他システムとゲートウェイ接続する場合」を参照してください。

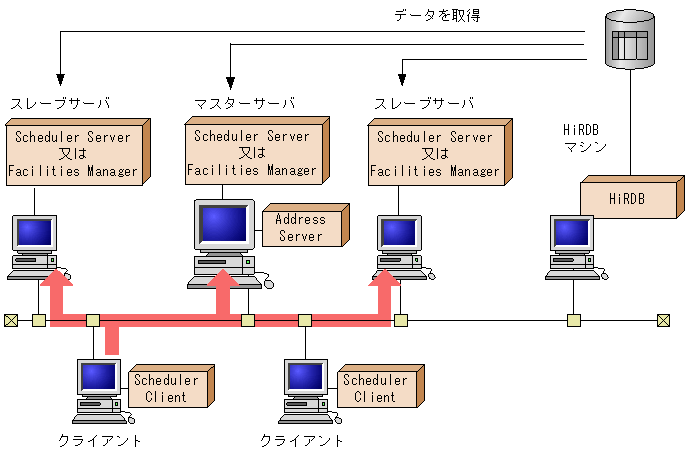

図1-5　システム構成概要図（マルチサーバの場合）

図1-5のように，マルチサーバのシステムを構築した場合，各Scheduler Serverが一つのデータベースに接続する形になります。

なお，DBモードでは，ゲートウェイサーバを介した複数システムの運用はできません。
