Hitachi Command Suite Software システム構成ガイド（Web Version）

5.2.4 Device Managerサーバを設定するための操作フロー（ストレージシステムの性能情報の収集）

ストレージシステムの性能情報を収集するには，Device ManagerサーバのTuning Managerとの連携に関するプロパティを設定して，Device Manager GUI/CLIで監視対象のストレージシステムをリフレッシュする必要があります。必要に応じて，Tuning Managerサーバとのリモート接続や，ヘルスチェック結果をEメール通知するための設定などを実施します。

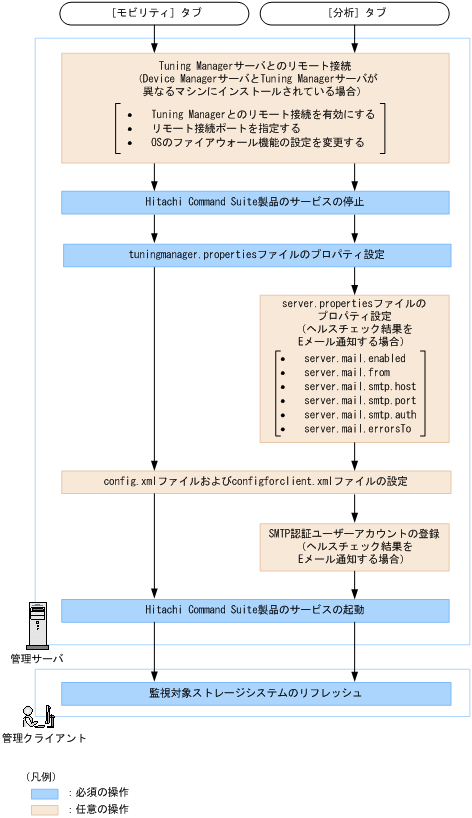

図5-2 Device Managerサーバを設定するための操作フロー（ストレージシステムの性能情報の収集）

注意

• Tuning Managerサーバとのリモート接続には，次の制限があります。
  ・IPv6での通信をサポートしていません。
  ・SSLまたはTLSで暗号化した通信をサポートしていません。

• 次のコマンドを実行した場合は，Tuning Managerサーバとのリモート接続の設定が初期化されるため，再度設定してください。
  hcmdsdbclustersetup（クラスタの設定）
  hcmdsdbremake（データベースの再作成）

• 次のコマンドでデータベースを復元または移行した場合は，復元または移行先のマシンでリモート接続の設定が再度必要です。
  hcmdsdbtrans
  hcmdsbackupsおよびhcmdsdb -restoreの組み合わせ
  hcmdsdbtransおよびhcmdsdbrepairの組み合わせ


重要

監視対象のストレージシステムをリフレッシュしたあと，正常に完了していることを確認してください。

Device Manager GUIの場合

［データ収集タスク］タブの「ストレージシステム更新」タスクの［状態］が完了になっていることを確認してください。

Device Manager CLIの場合

AddStorageArrayコマンドの実行が正常に終了していることを確認してください。

参考

Device ManagerサーバとTuning Managerサーバが同じマシンにインストールされている場合，tuningmanager.propertiesファイルを編集しなくても監視対象のストレージシステムをリフレッシュすれば，［分析］タブを利用できます。この場合，システムは下記の設定で動作します。

• htnm.servers=1（接続するTuning Managerサーバの数）
• htnm.server.0.host=127.0.0.1（接続するTuning ManagerサーバのIPアドレス）
• htnm.server.0.protocol=http（Tuning ManagerサーバとHitachi Command Suite共通コンポーネント間の通信方式）
• htnm.server.0.port=23015（接続するTuning ManagerサーバのHBase Storage Mgmt Web Serviceのポート番号）

［モビリティ］タブを使用する場合や運用環境が上記と異なる場合は，上記の4つのプロパティに適切な値を指定してください。

関連項目

• (4) SMTP認証ユーザーアカウントのDevice Managerへの登録
• 9.2 サービスの起動
• 9.3 サービスの停止
• A.2.17 server.mail.enabled
• A.2.18 server.mail.from
• A.2.19 server.mail.smtp.host
• A.2.20 server.mail.smtp.port
• A.2.21 server.mail.smtp.auth
• A.2.22 server.mail.errorsTo
• A.14 Tuning Managerとの連携に関するプロパティ（tuningmanager.propertiesファイル ）

この項の構成

(1) Tuning Managerサーバとのリモート接続（非クラスタ環境）

(2) Tuning Managerサーバとのリモート接続（Microsoft Cluster ServiceまたはWindows Server Failover Clustering）

(3) Tuning Managerサーバとのリモート接続（Veritas Cluster Server）

(4) Tuning Managerサーバとのリモート接続（Sun Cluster）

(5) Tuning Managerサーバとのリモート接続およびポート番号の設定（htmsetupコマンド）

(6) config.xmlファイルおよびconfigforclient.xmlファイルの設定

(1) Tuning Managerサーバとのリモート接続（非クラスタ環境）

非クラスタ環境でTuning Managerサーバとのリモート接続の有効/無効を切り替えるには，htmsetupコマンドを実行します。

事前に完了しておく操作

• Device Managerサーバのhostsファイルの編集
  Tuning Managerサーバのホスト名とIPアドレスを登録します。


  hostsファイルの格納先

  Windowsの場合：＜Windowsのシステムフォルダ＞\system32\drivers\etc\hosts

  SolarisまたはLinuxの場合：/etc/hosts

• リモート接続用のポートの設定（Linuxでファイアウォール機能を有効にしている場合）
• Administrator 権限（Windowsの場合）またはroot（SolarisまたはLinuxの場合）でのログイン

Tuning Managerサーバとリモート接続するには：

1. Hitachi Command Suite製品のサービスを停止します。
2. htmsetupコマンドを実行します。
3. メニューが表示されたら，1（Configure the settings for remote connection）を指定します。
4. ポート番号（有効値：5001～65535，デフォルト値：24220）を指定します。
   設定が完了すると，HiRDBが起動されます。 Windowsの場合，Windowsファイアウォールの例外登録も設定されます。

5. Hitachi Command Suite製品のサービスを起動します。

関連項目

• (1) ファイアーウォールへの例外登録が必要なポート
• 9.3 サービスの停止

(2) Tuning Managerサーバとのリモート接続（Microsoft Cluster ServiceまたはWindows Server Failover Clustering）

クラスタ管理アプリケーションがMicrosoft Cluster ServiceまたはWindows Server Failover Clusteringの場合は，Hitachi Command Suite製品のサービスやリソースグループをクラスタの管理対象から外したあと，htmsetupコマンドを実行します。

事前に完了しておく操作

• Device Managerサーバのhostsファイル（＜Windowsのシステムフォルダ＞\system32\drivers\etc\hosts）の編集
  Tuning Managerサーバの物理ホスト名と物理IPアドレスを登録します。

• Administrator 権限でのログイン

Tuning Managerサーバとリモート接続するには：

1. クラスタ管理アプリケーションで次のサービスをオフラインにします。

   • HiCommand Tiered Storage Manager
   • HiCommandServer
   • HCS Device Manager Web Service
   • HBase Storage Mgmt Web Service
   • HBase Storage Mgmt Common Service
   • 上記以外のHitachi Command Suite製品のリソース
2. Hitachi Command Suite製品のサービスを停止します。
3. クラスタ管理アプリケーションで次のサービスをオフラインにします。
   HiRDB/ClusterService _HD0

4. クラスタ管理アプリケーションで，次のリソースグループのフェールオーバーを抑止します。

   • HiCommand Tiered Storage Manager
   • HBase Storage Mgmt Common Service
   • HBase Storage Mgmt Web Service
   • HCS Device Manager Web Service
   • HiCommandServer
   • HiRDB/ClusterService _HD0
   • 上記以外に手順1でオフラインにしたサービス

   Microsoft Cluster Serviceの場合

   リソース名を右クリックし，［プロパティ］－［詳細設定］タブで，［再開しない］を選択します。

   Windows Server Failover Clusteringの場合

   リソース名を右クリックし，［プロパティ］－［ポリシー］タブで，［リソースが失敗状態になった場合は、再起動しない］を選択します。

5. htmsetupコマンドを実行します。
6. メニューが表示されたら，1（Configure the settings for remote connection）を指定します。
7. ポート番号（有効値：5001～65535，デフォルト値：24220）を指定します。
   設定が完了すると，HiRDBが起動されます。Windowsファイアウォールの例外登録も設定されます。

8. Hitachi Command Suite製品のサービスを停止します。
9. Hitachi Command Suite製品のサービスを登録しているグループを待機系に移動します。
10. 待機系ノードでhtmsetupコマンドを実行します。
    実行系ノードと同じ設定にしてください。

11. Hitachi Command Suite製品のサービスを停止します。
12. ［サービス］ウィンドウで次のプロパティを開き，［スタートアップの種類］を［自動］から［手動］に変更します。

    • HBase Storage Mgmt Common Service
    • HBase Storage Mgmt Web Service
    • HCS Device Manager Web Service
    • HiCommandServer
    • HiCommand Tiered Storage Manager
13. クラスタ管理アプリケーションで，次のリソースグループのフェールオーバーを有効にします。

    • HBase Storage Mgmt Common Service
    • HBase Storage Mgmt Web Service
    • HCS Device Manager Web Service
    • HiCommandServer
    • HiCommand Tiered Storage Manager
    • HiRDB/ClusterService _HD0
    • 上記以外のHitachi Command Suite製品のリソース

    Microsoft Cluster Serviceの場合

    リソース名を右クリックし，［プロパティ］－［詳細設定］タブで，［再開する］を選択します。

    Windows Server Failover Clusteringの場合

    リソース名を右クリックし，［プロパティ］－［ポリシー］タブで［リソースが失敗状態になった場合は、現在のノードで再起動を試みる］と［再起動に失敗した場合は、この役割のすべてのリソースをフェールオーバーする］（または［再起動に失敗した場合は、このサービスまたはアプリケーションのすべてのリソースをフェールオーバーする］）を選択します。

14. クラスタ管理アプリケーションで，Hitachi Command Suite製品のサービスを登録しているグループをオンラインにします。

関連項目

• 9.3 サービスの停止
• Device ManagerおよびTiered Storage Manager以外にクラスタの管理対象から外す必要のあるサービスおよびリソースグループについて：各Hitachi Command Suite製品のマニュアル

(3) Tuning Managerサーバとのリモート接続（Veritas Cluster Server）

クラスタ管理アプリケーションがVeritas Cluster Serverの場合は，Hitachi Command Suite製品のサービスやリソースグループをクラスタの管理対象から外したあと，htmsetupコマンドを実行します。

事前に完了しておく操作

• Device Managerサーバのhostsファイル（/etc/hosts）の編集
  Tuning Managerサーバの物理ホスト名と物理IPアドレスを登録します。

• rootでのログイン

Tuning Managerサーバとリモート接続するには：

1. 実行系ノードのJava ConsoleでCluster Managerを起動します。
2. 次のサービスをオフラインにします。

   • HiCommand Tiered Storage Manager
   • HiCommandServer
   • HCS Device Manager Web Service
   • HBase Storage Mgmt Web Service
   • HBase Storage Mgmt Common Service
   • 上記以外のHitachi Command Suite製品のリソース
3. 手順2の各サービスを右クリックして，コンテキストメニューにある［Enabled］のチェックを外します。
4. Hitachi Command Suite製品のサービスを停止します。
5. HiRDBのサービスをオフラインにします。
6. HiRDBのサービスを右クリックして，コンテキストメニューにある［Enabled］のチェックを外します。
7. Cluster Explorerウィンドウの［Service Groups］タブを選択します。
8. Hitachi Command Suite製品のサービスを登録しているグループを右クリックして，コンテキストメニューから［Freeze］－［Temporary］を選択します。
9. htmsetupコマンドを実行します。
10. メニューが表示されたら，1（Configure the settings for remote connection）を指定します。
11. ポート番号（有効値：5001～65535，デフォルト値：24220）を指定します。
    設定が完了すると，HiRDBが起動されます。

12. Hitachi Command Suite製品のサービスを停止します。
13. Cluster Explorerウィンドウで［Service Groups］タブを選択します。
14. Hitachi Command Suite製品のサービスを登録しているグループを右クリックして，コンテキストメニューから次の操作を順に実行します。

    • ［Unfreeze］を選択します。
    • ［Switch To］－［＜ホスト名＞］を選択します。
    • ［Freeze］－［Temporary］を選択します。
15. 待機系ノードでhtmsetupコマンドを実行します。
    実行系ノードと同じ設定にしてください。

16. Hitachi Command Suite製品のサービスを停止します。
17. Java ConsoleでCluster Managerを起動します。
18. Cluster Explorerウィンドウで［Service Groups］タブを選択します。Hitachi Command Suite製品のサービスを登録しているグループを右クリックして，コンテキストメニューから［Unfreeze］を選択します。
19. Hitachi Command Suite製品のサービスを登録しているグループを右クリックして，コンテキストメニューから［Enable Resources］を選択します。
20. Veritas Cluster Serverの設定ファイルに変更内容を保存します。［File］メニューから［Save Configuration］を選択します。
21. Veritas Cluster Serverの設定ファイルを閉じます。［File］メニューから［Close Configuration］を選択します。
22. 実行系ノードでHitachi Command Suite製品のサービスを登録しているグループをオンラインにします。

関連項目

• 9.3 サービスの停止
• Device ManagerおよびTiered Storage Manager以外にクラスタの管理対象から外す必要のあるサービスおよびリソースグループについて：各Hitachi Command Suite製品のマニュアル

(4) Tuning Managerサーバとのリモート接続（Sun Cluster）

クラスタ管理アプリケーションがSun Clusterの場合は，Hitachi Command Suite製品のサービスやリソースグループをクラスタの管理対象から外したあと，htmsetupコマンドを実行します。

事前に完了しておく操作

• Device Managerサーバのhostsファイル（/etc/hosts）の編集
  Tuning Managerサーバの物理ホスト名と物理IPアドレスを登録します。

• rootでのログイン

Tuning Managerサーバとリモート接続するには：

1. 実行系ノードで次のコマンドを実行して，Hitachi Command Suite共通コンポーネント（HiRDBを除く），Device ManagerおよびTiered Storage Managerのリソースの監視を無効にします。
   # /usr/cluster/bin/scswitch -n -M -j BaseWebService
   # /usr/cluster/bin/scswitch -n -M -j HCSDeviceManagerWebService
   # /usr/cluster/bin/scswitch -n -M -j HiCommandServer
   # /usr/cluster/bin/scswitch -n -M -j BaseCommonService
   # /usr/cluster/bin/scswitch -n -M -j TieredStorageManager
   上記以外にHitachi Command Suite製品のリソースがある場合は，同様にリソースの監視を無効にしてください。

2. 次のコマンドを実行して，Hitachi Command Suite共通コンポーネント（HiRDBを除く），Device ManagerおよびTiered Storage Managerのリソースを無効にします。
   # /usr/cluster/bin/scswitch -n -j TieredStorageManager
   # /usr/cluster/bin/scswitch -n -j HiCommandServer
   # /usr/cluster/bin/scswitch -n -j HCSDeviceManagerWebService
   # /usr/cluster/bin/scswitch -n -j BaseWebService
   # /usr/cluster/bin/scswitch -n -j BaseCommonService
   上記以外にHitachi Command Suite製品のリソースがある場合は，同様にリソースを無効にしてください。

3. Hitachi Command Suite製品のサービスを停止します。
4. 次のコマンドを実行して，HiRDBのリソースの監視を無効にします。
   # /usr/cluster/bin/scswitch -n -M -j HiRDB

5. 次のコマンドを実行して，HiRDBのリソースを無効にします。
   # /usr/cluster/bin/scswitch -n -j HiRDB

6. htmsetupコマンドを実行します。
7. メニューが表示されたら，1（Configure the settings for remote connection）を指定します。
8. ポート番号（有効値：5001～65535，デフォルト値：24220）を指定します。
   設定が完了すると，HiRDBが起動されます。

9. Hitachi Command Suite製品のサービスを停止します。
10. 次のコマンドを実行してHitachi Command Suite製品のサービスを登録しているグループを待機系ノードに移動します。
    # /usr/cluster/bin/scswitch -z -g ＜グループ名＞ -h ＜ホスト名＞

11. 待機系ノードでhtmsetupコマンドを実行します。実行系ノードと同じ設定にしてください。
12. Hitachi Command Suite製品のサービスを停止します。
13. 次のコマンドを実行して，Hitachi Command Suite共通コンポーネント，Device ManagerのサービスおよびTiered Storage Managerのサービスを有効にします。
    # /usr/cluster/bin/scswitch -e -j HiRDB
    # /usr/cluster/bin/scswitch -e -j BaseCommonService
    # /usr/cluster/bin/scswitch -e -j BaseWebService
    # /usr/cluster/bin/scswitch -e -j HCSDeviceManagerWebService
    # /usr/cluster/bin/scswitch -e -j HiCommandServer
    # /usr/cluster/bin/scswitch -e -j TieredStorageManager
    上記以外のHitachi Command Suite製品のリソースを無効にしていた場合は，同様にリソースを有効にしてください。

14. 次のコマンドを実行して，Hitachi Command Suite共通コンポーネント，Device ManagerのサービスおよびTiered Storage Managerのサービスの監視を有効にします。
    # /usr/cluster/bin/scswitch -e -M -j HiRDB
    # /usr/cluster/bin/scswitch -e -M -j BaseCommonService
    # /usr/cluster/bin/scswitch -e -M -j BaseWebService
    # /usr/cluster/bin/scswitch -e -M -j HCSDeviceManagerWebService
    # /usr/cluster/bin/scswitch -e -M -j HiCommandServer
    # /usr/cluster/bin/scswitch -e -M -j TieredStorageManager
    上記以外のHitachi Command Suite製品のリソースの監視を無効にしていた場合は，同様にリソースの監視を有効にしてください。


関連項目

• 9.3 サービスの停止
• Device ManagerおよびTiered Storage Manager以外にクラスタの管理対象から外す必要のあるサービスおよびリソースグループについて：各Hitachi Command Suite製品のマニュアル

(5) Tuning Managerサーバとのリモート接続およびポート番号の設定（htmsetupコマンド）

Tuning Managerとのリモート接続の設定を変更したり，リモート接続に使用するポート番号を設定したりするには，htmsetupコマンドを使用します。

次のTuning Managerとのリモート接続に関する設定を対話形式で設定します。

• リモート接続の有効，無効を切り替える（デフォルト値：無効）
• リモート接続が有効の場合に使用するポート番号を指定する（有効値：5001～65535，デフォルト値：24220）

WindowsファイアウォールがインストールされているOSの場合，リモート接続の有効，無効に合わせて，Windowsファイアウォールの例外への登録，削除も実行します。設定完了後はHiRDBが起動した状態になります。

重要

htmsetupコマンドは複数実行できません。

事前に完了しておく操作

• Administrator 権限（Windowsの場合）またはroot（SolarisまたはLinuxの場合）でのログイン
• ホスト設定ファイルへのホスト名とIPアドレスの登録（リモート接続を有効にする場合）
  自マシンのホスト名とIPアドレスを登録してください。

• Hitachi Command Suite製品のサービスの停止（参考：9.3 サービスの停止）
• ほかのコマンドが実行されていないことの確認
  Hitachi Command Suite共通コンポーネントの設定を変更するようなコマンドが実行されていないか，確認してください。

• クラスタの監視対象からの削除（クラスタ環境の場合）
  実行系，待機系のHitachi Command Suite製品のサービス，およびリソースグループをクラスタの監視対象から外してください。


コマンドの形式

htmsetup

コマンドの格納先

Windowsの場合

＜Device Managerサーバのインストールフォルダ＞\HiCommandServer\tools\htmsetup.bat

SolarisまたはLinuxの場合

＜Device Managerサーバのインストールディレクトリ＞/HiCommandServer/tools/htmsetup.sh

(6) config.xmlファイルおよびconfigforclient.xmlファイルの設定

次の場合は，config.xmlファイルおよびconfigforclient.xmlファイルの設定内容を変更します。

• Tuning Managerの管理サーバとDevice Managerの管理サーバの間にファイアーウォールが設置されている場合
  デフォルトでは任意の空きポート番号が使用される設定になっているため，特定のポート番号が使用されるように，ownPortパラメーターの設定を変更してください。それぞれのファイルのownPortパラメーターには，それぞれ異なるポート番号の設定が必要です。指定できる値は1024～65535です。
  なお，ほかのプロセスで使用されるポート番号との競合を避けるため，OSの自動割り当てポートは指定しないでください。ここで指定したポート番号は，ファイアウォールで例外登録が必要です。

• Device Managerの管理サーバにNICが複数搭載されている場合
  ownHostパラメーターに，Device Managerの管理サーバのIPv4アドレスまたはホスト名のうち，Tuning Managerの管理サーバに接続されているネットワーク側の情報を指定してください。config.xmlファイルとconfigforclient.xmlファイルで，ownHostパラメーターには同じ値を設定してください。

• 13台以上のストレージシステムから性能情報を取得する場合，または1日に2回以上性能情報を取得する場合
  config.xmlファイルのlogFileSizeパラメーターの値を30に変更してください。


config.xmlファイルおよびconfigforclient.xmlファイルの格納先を次に示します。

Windowsの場合

＜Device Managerサーバのインストールフォルダ＞\HiCommandServer\vsa\conf

SolarisまたはLinuxの場合

＜Device Managerサーバのインストールディレクトリ＞/HiCommandServer/vsa/conf

関連項目

• (1) ファイアーウォールへの例外登録が必要なポート
