4.7.6　プロキシ通信を使用する定義例

次のようなシステム構成での例を説明します。

運用例
ネットワークAのクライアントアプリケーションが，ネットワークBのサーバアプリケーションに対してプロキシ通信をする。

システム構成・設定例
  • Internet Gateway Serverはプロキシサーバおよびゲートウェイサーバとして動作する。
  • ネットワークAのクライアントマシンAはプロキシ通信を利用する。アプリケーションとInternet Gateway Serverとのインターフェースには，Proxy Optionを利用する。
  • クライアントBはプロキシ通信を利用しない。アプリケーションとInternet Gateway Serverとのインターフェースにはrawソケットを使用する。
  • IGSコネクションの接続はTCP/IP接続をする。

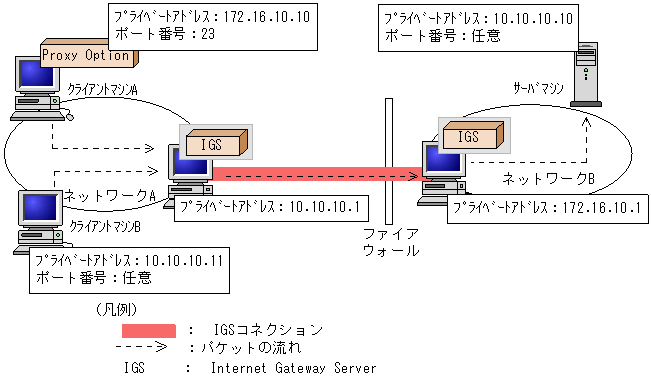

    図4-40　プロキシ通信の例

    [図データ]

＜この項の構成＞
(1)　クライアントマシンAでの設定
(2)　クライアントマシンA以外の設定

(1)　クライアントマシンAでの設定

プロキシ通信をするための設定をします。

  1. Proxy Optionの［IGSプロキシ設定］画面で，次の情報を設定する。
    • APノードアドレス：172.16.10.10
    • ポート番号：23
    • プロトコル種別：TCP
    • IGSアドレス：10.10.10.1
    • プロキシゲートウェイポート番号：20304
    詳細については「3.2.3　Proxy Optionの設定」を参照してください。

(2)　クライアントマシンA以外の設定

「4.7.4　ゲートウェイサーバとして運用する定義例」の各マシンの設定を参照してください。
