4.7.5　NAT環境でゲートウェイサーバとして運用する定義例

次のようなシステム構成での例を説明します。

運用例
ネットワークAのクライアントアプリケーションからネットワークBのサーバアプリケーションへ，NAT変換機能を使用したグローバルアドレスで通信する。

システム構成・設定例
  • JP1/Cm2/IGSはゲートウェイ専用マシンとして動作し，JP1/Cm2/IGSとアプリケーションとのインターフェースには，rawソケットを使用する。
  • ネットワークAとネットワークBがインターネット経由で接続され，TCP/IP通信をする。それぞれのマシンにはグローバルアドレスが割り当てられている。

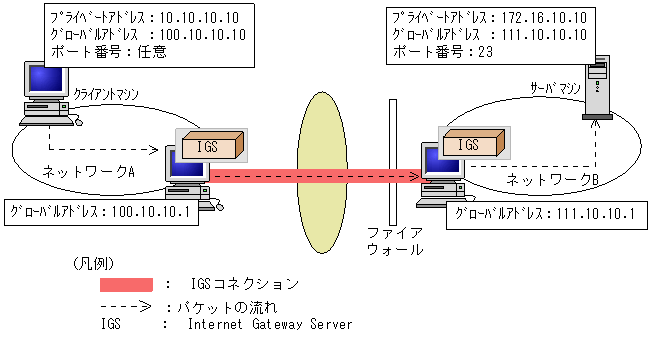

    図4-39　NAT環境でゲートウェイサーバとして運用する例

    [図データ]

＜この項の構成＞
(1)　ネットワークAのJP1/Cm2/IGS（発呼側）での設定
(2)　ネットワークBのJP1/Cm2/IGS（着呼側）での設定
(3)　ネットワークAのクライアントマシンおよびネットワークBのサーバマシンでの設定

(1)　ネットワークAのJP1/Cm2/IGS（発呼側）での設定

  1. 送信先JP1/Cm2/IGS（着呼側）を決定する。
    ［IGS環境設定−通信情報］画面で，着呼側JP1/Cm2/IGSの情報を設定します。
    • IGSノードアドレス：111.10.10.1
    • ポート番号：22280
    • 接続方式：常時接続
    詳細については「4.2.2(1)　IGSコネクション情報を登録する」を参照してください。

  2. IGSコネクションとAPコネクションを対応付ける。
    ［IGS環境設定−適用情報］画面で，サーバアプリケーションの情報を設定します。
    • 送信先APノード：111.10.10.10
    • 対象APポート：送信先
    • ポート番号：23
    詳細については「4.2.2(2)　APコネクション情報を登録する」を参照してください。

  3. クライアントのIPアドレス（送信元アドレス）を変換するための設定をする。
    ［NAT情報−スタティック情報］画面で，変換するアドレスの対応を設定します。
    • グローバルアドレス：100.10.10.10
    • プライベートアドレス：10.10.10.10
    詳細については「4.2.4(1)　アドレス変換定義（スタティック情報）を設定する」を参照してください。

(2)　ネットワークBのJP1/Cm2/IGS（着呼側）での設定

  1. サーバのIPアドレス（送信先アドレス）を変換するための設定をする。
    ［NAT情報−スタティック情報］画面で，変換するアドレスの対応を設定します。
    • グローバルアドレス：111.10.10.10
    • プライベートアドレス：172.16.10.10
    詳細については「4.2.4(1)　アドレス変換定義（スタティック情報）を設定する」を参照してください。

(3)　ネットワークAのクライアントマシンおよびネットワークBのサーバマシンでの設定

「4.7.4　ゲートウェイサーバとして運用する定義例」のクライアントマシンおよびサーバマシンの設定を参照してください。
