4.7.4　ゲートウェイサーバとして運用する定義例

次のようなシステム構成での例を説明します。

運用例
ネットワークAのクライアントアプリケーションが，ネットワークBのサーバアプリケーションに対してTCP/IPの通信をする。

システム構成・設定例
JP1/Cm2/IGSはゲートウェイ専用マシンとして動作し，JP1/Cm2/IGSとアプリケーションとのインターフェースにはrawソケットを使用する。

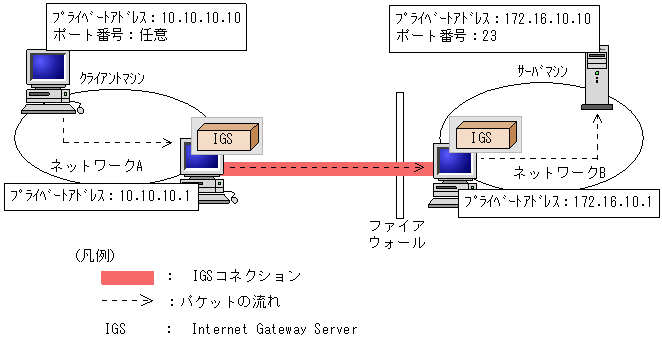

図4-38　ゲートウェイサーバとして運用する例

[図データ]
＜この項の構成＞
(1)　ネットワークAのJP1/Cm2/IGS（発呼側）での設定
(2)　ネットワークBのJP1/Cm2/IGS（着呼側）での設定
(3)　ネットワークAのクライアントマシンでの設定
(4)　ネットワークBのサーバマシンでの設定

(1)　ネットワークAのJP1/Cm2/IGS（発呼側）での設定

  1. 送信先JP1/Cm2/IGS（着呼側）を決定する。
    ［IGS環境設定−通信情報］画面で，着呼側JP1/Cm2/IGSの情報を設定します。
    • IGSノードアドレス：172.16.10.1
    • ポート番号：22280
    • 接続方式：常時接続
    詳細については「4.2.2(1)　IGSコネクション情報を登録する」を参照してください。

  2. IGSコネクションとAPコネクションを対応付ける。
    ［IGS環境設定−適用情報］画面で，サーバアプリケーションの情報を設定します。
    • 送信先APノード：172.16.10.10
    • 対象APポート：送信先
    • ポート番号：23
    詳細については「4.2.2(2)　APコネクション情報を登録する」を参照してください。

(2)　ネットワークBのJP1/Cm2/IGS（着呼側）での設定

特に設定はありません。

(3)　ネットワークAのクライアントマシンでの設定

サーバ向け通信のゲートウェイをJP1/Cm2/IGS（発呼側）に設定します。詳細については「4.3.2　ゲートウェイの変更」を参照してください。

(4)　ネットワークBのサーバマシンでの設定

クライアント向け通信のゲートウェイをJP1/Cm2/IGS（着呼側）に設定します。詳細については「4.3.2　ゲートウェイの変更」を参照してください。
