JP1 Version 9 JP1/Cm2/Internet Gateway Server
次のようなシステム構成での例を説明します。
- 運用例
- ネットワークA（管理側）とネットワークB，C（被管理側）はルータ（NAT）経由で接続され，NNMiを使用してネットワーク管理をする。
- 管理側ネットワークはグローバルIPアドレスを使用する。
- 被管理側ネットワークはプライベートIPアドレスを使用する。
- IPヘッダはルータ（NAT）がNAT変換し，SNMP通信データ中に含まれるIPアドレスをJP1/Cm2/IGSがNAT変換する。
- IPアドレスとホスト名の対応付けにはhostsファイルを使用する。
- システム構成・設定例
- 管理側ネットワークのNNMiと被管理側ネットワークのSNMPエージェントがSNMP通信をする。
- それぞれのマシンにはグローバルアドレスが割り当てられている。
- JP1/Cm2/IGSはNNMiまたはSNMPエージェントとのインターフェースとしてSNMPプロキシを使用する。

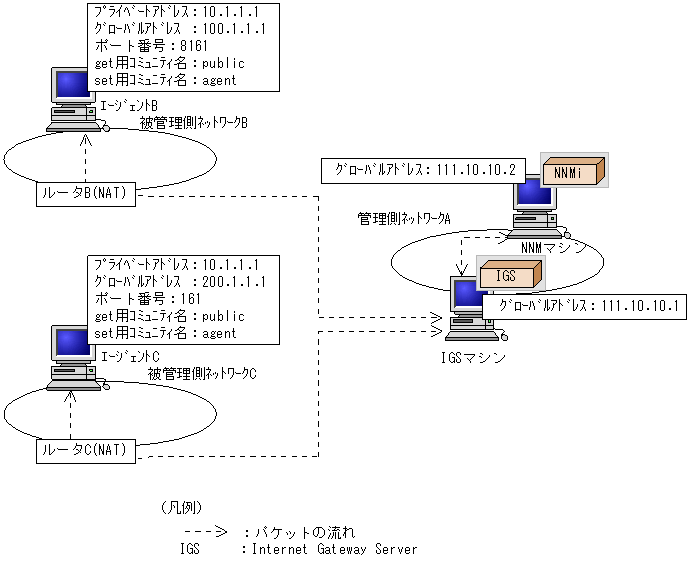

図4-37 シングルサーバ機能を使用したネットワーク管理の例
- ＜この項の構成＞
- (1) JP1/Cm2/IGSマシンでの設定
- (2) 管理側ネットワークのNNMiでの設定
- (3) 被管理側ネットワークのエージェントBおよびエージェントCでの設定
(1) JP1/Cm2/IGSマシンでの設定
- 動作モードを設定する。
［IGS環境設定］画面（ポート統合モード／シングルサーバモードの選択）で「シングルサーバモード」を設定します。
動作モードの設定については，「4.2.1 環境設定の共通操作」を参照してください。
- JP1/Cm2/IGSのシングルサーバ機能の対象となるAPコネクション（SNMP要求/応答，トラップ）を設定する。
［IGS環境設定−適用情報］画面で，マネージャ（トラップ），SNMPエージェントB，C（SNMP要求/応答）の情報を設定します。
- マネージャ
- 送信先APノード：111.10.10.2
- 対象APポート：送信先
- ポート番号：162
- エージェントB
- 送信先APノード：100.1.1.1
- 対象APポート：送信先
- ポート番号：8161
適用情報の設定については，「4.2.2 通信情報の登録」を参照してください。
- エージェントC
- 送信先APノード：200.1.1.1
- 対象APポート：送信先
- ポート番号：161
- JP1/Cm2/IGSがIPアドレスを変換するための設定をする。
［NAT情報−スタティック情報］画面で，変換するアドレスの対応を設定します。
- エージェントB
- グローバルアドレス：100.1.1.*
- プライベートアドレス：10.1.1.*
IPアドレスの変換については，「4.2.4(1) アドレス変換定義（スタティック情報）を設定する」を参照してください。
- エージェントC
- グローバルアドレス：200.1.1.*
- プライベートアドレス：10.1.1.*
- SNMPプロキシの要求応答を定義する。
［IGS環境設定−SNMPプロキシ］画面の［要求応答の設定］タブで，SNMPエージェントB，Cの情報を追加します。
- エージェントB
- ターゲット：100.1.1.1（複数ノードを指定する場合は「100.1.1.1-100」などとします）
- コミュニティ名：public
- 設定コミュニティ名：agent
- タイムアウト時間：任意
- リモートポート番号：8161
- エージェントC
- ターゲット：200.1.1.1（複数ノードを指定する場合は「200.1.1.1-100」などとします）
- コミュニティ名：public
- 設定コミュニティ名：agent
- タイムアウト時間：任意
- リモートポート番号：161
- SNMPプロキシの要求応答の定義については，「4.2.3(1) SNMP要求応答を定義する」を参照してください。
- SNMPトラップ通知を定義する。
［IGS環境設定-SNMPプロキシ］画面の［トラップの設定］タブで，トラップ送信元付加の設定をします。
［IGS環境設定−SNMPプロキシ］画面の［トラップの設定］タブから［宛先追加/変更］画面を表示し，送信先マネージャのアドレスを追加します。
- 「トラップの送信元をソース名として付加する」
- 「すべてのSNMPトラップに付加する」
- 「ホスト名で付加する」
SNMPトラップ通知の定義については，「4.2.3(2) SNMPトラップ通知を定義する」を参照してください。
- 送信先マネージャのアドレス：111.10.10.2
- オプション定義ファイル（igsopt.conf）を設定する。
cooperation:agentを設定してください。
オプション定義ファイルについては「7.2 オプション定義ファイル(igsopt.conf)」を参照してください。
- hostsファイルを設定する。
hostsファイルにエージェントBおよびエージェントCのIPアドレスに対応するホスト名を追加します。
- 100.1.1.1：agent-b
- 200.1.1.1：agent-c
(2) 管理側ネットワークのNNMiでの設定
- NNMiのSNMP設定をする。
NNMiの通信の設定の［特定ノードの設定］で，次の設定をします。
ターゲットのホスト名 読み取りコミュニティ文字列 SNMPプロキシアドレス SNMPプロキシポート 100.1.1.1 100.1.1.1 111.10.10.1（JP1/Cm2/IGSマシン） 20229（プロキシに指定したJP1/Cm2/IGSマシンで，サービス名cm2proxysnmpに指定されたポート番号） 200.1.1.1 200.1.1.1
- hostsファイルを設定する。
hostsファイルにエージェントBおよびエージェントCのIPアドレスに対応するホスト名を追加します。
- 100.1.1.1：agent-b
- 200.1.1.1：agent-c
(3) 被管理側ネットワークのエージェントBおよびエージェントCでの設定
SNMPトラップの送信先にJP1/Cm2/IGSマシンのグローバルアドレスを設定します。
- SNMPトラップの宛先：111.10.10.1
