6.3　［Network Element Configuration - View］ウィンドウ（概要）

［Network Element Configuration - View］ウィンドウは，JP1/Cm2/NCが管理しているスイッチの構成状況を表示したり，スイッチに構成情報を設定したりするためのウィンドウです。このウィンドウには用途によって次のビューがあります。

• 管理対象ビュー
• VLANビュー
• SLBビュー
• スイッチ構成ビュー

ユーザーは，表示，または設定したい情報に合わせてビューを選択し，表示したビューを起点にして操作します。

この節では，［Network Element Configuration - View］ウィンドウの概要を説明します。各ビューの詳細については，「6.4　［Network Element Configuration - View］ウィンドウ（管理対象ビュー）」，「6.5　［Network Element Configuration - View］ウィンドウ（VLANビュー）」，「6.6　［Network Element Configuration - View］ウィンドウ（SLBビュー）」，または「6.7　［Network Element Configuration - View］ウィンドウ（スイッチ構成ビュー）」を参照してください。

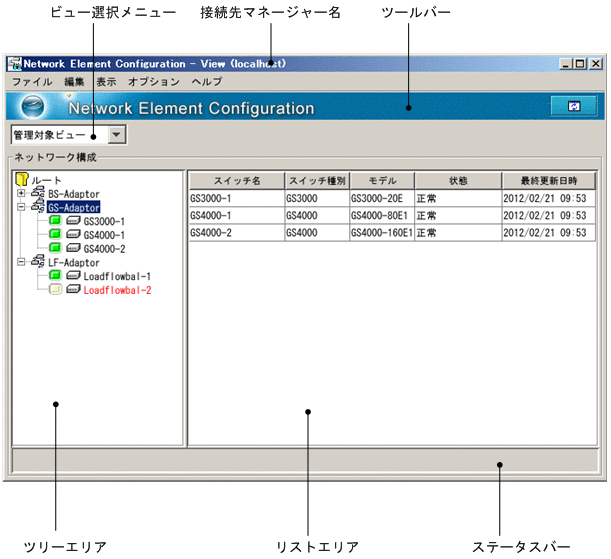

［Network Element Configuration - View］ウィンドウを次の図に示します。

図6-7　［Network Element Configuration - View］ウィンドウ

次の項で，引き出し線を引いた各構成要素について説明します。

参考

［Network Element Configuration - View］ウィンドウのサイズと表示について

• 起動時のサイズより小さくすることはできません。上下左右に大きくできます。
• ツリーエリアのリストエリアと表示幅の比は変更できます。ただし，ツリーエリアまたはリストエリアだけを表示するようにはできません。
• タイトルバーには，接続先のマネージャーサーバ名が表示されます。
• マネージャーサーバが起動していない場合，情報は表示されません。情報がない場合，「ルート」だけが表示されます。
• リストエリアの各カラムでは，カラム名をクリックするとASCIIコードの昇順または降順でソートして表示できます。なお，ソートしようとするカラムで，すべて空白であったり，すべて同じ数字であったりした場合は，ソートされません。ソート表示は，各ダイアログボックスのカラムでも同様にできます。

＜この節の構成＞

6.3.1　［Network Element Configuration - View］ウィンドウの構成要素

6.3.2　メニューコマンド一覧
