JP1/Cm2/Network Element Configuration 運用・操作ガイド

6.4　［Network Element Configuration - View］ウィンドウ（管理対象ビュー）

管理対象ビューは，アダプターサーバが管理しているスイッチを確認したり，アダプターサーバと管理しているスイッチの対応を確認したりするためのビューです。［Network Element Configuration - View］ウィンドウ（管理対象ビュー）を次の図に示します。

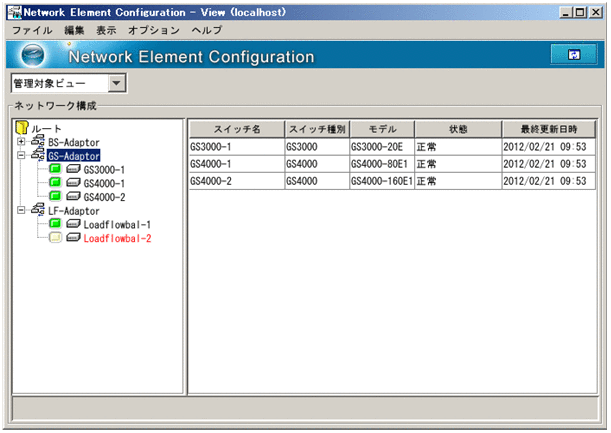

図6-8　［Network Element Configuration - View］ウィンドウ（管理対象ビュー）

管理対象ビュー表示時，ネットワーク構成ツリーでは「ルート」が選択されています。

管理対象ビューでは，各ネットワーク構成要素についてリストフィールドに内容を表示できます。スイッチへ情報を設定することはできません。スイッチを設定したいときは，管理対象ビュー以外の各ビューで操作してください。

管理対象ビューの構成要素について，マニュアルの参照先を次の表に示します。

表6-6　管理対象ビューの構成要素についてのマニュアル参照先

管理対象ビューの構成要素	参照先
ツールバー	6.4.1（1）
ビュー選択メニュー	6.4.1（2）
ツリーエリア	6.4.1（3）
リストエリア	6.4.1（4）

＜この節の構成＞

6.4.1　管理対象ビューの構成要素
