6.4.1　管理対象ビューの構成要素

管理対象ビューを構成する要素について次に説明します。

＜この項の構成＞
(1)　ツールバー
(2)　ビュー選択メニュー
(3)　ツリーエリア
(4)　リストエリア
(5)　ステータスバー

(1)　ツールバー

管理対象ビューのツールバーには，管理対象ビューでよく使うメニューコマンドの機能がボタンで表示されています。ツールバーのボタンを使うと，複数の操作をしないで直接機能を利用できます。管理対象ビューのツールバーに表示されるボタンのアイコンと機能を次に説明します。

[図データ] 最新の情報に更新ボタン
マネージャーサーバのDBから最新の情報を取得し，ツリーエリアのネットワーク構成ツリーを再構成します。

(2)　ビュー選択メニュー

ビュー選択メニューは，管理対象ビューから別のビューに表示を切り替えるためのプルダウンメニューです。プルダウンメニューから表示したいビュー名を選択すると，［Network Element Configuration - View］ウィンドウの表示が選択したビューに切り替わります。

(3)　ツリーエリア

管理対象ビューのツリーエリアには，JP1/Cm2/NCが管理しているスイッチの一覧や状態がネットワーク構成ツリーとして表示されます。管理対象ビューのネットワーク構成ツリーを参照すると，次のような情報がわかります。

管理対象ビューのネットワーク構成ツリーを構成する要素を，次の図に示します。

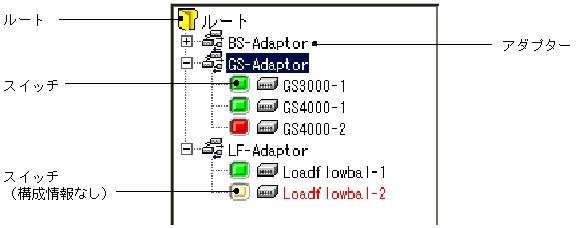

図6-9　ネットワーク構成要素

[図データ]

管理対象ビューのネットワーク構成要素の詳細について次の表に示します。

表6-7　ネットワーク構成要素の詳細

ネットワーク構成要素 説明
ルート ネットワーク構成ツリーの最上位の要素です。ネットワーク構成ツリー上に「ルート」と表示されます。
表示する情報がまったくない場合，ツリーエリアには「ルート」だけ表示されます。
アダプター JP1/Cm2/NC - Viewの接続先JP1/Cm2/NC - Managerが管理しているJP1/Cm2/NC - Adaptorが表示されます。
スイッチ 該当するJP1/Cm2/NC - Adaptorが管理しているスイッチが表示されます。
スイッチ（構成情報なし） JP1/Cm2/NC - Adaptorのスイッチ定義ファイル（ncaswitch.conf）の誤りなどによって，スイッチから設定情報を取得できないため，DBに情報がまったくないスイッチです。アダプターの直下に赤字で表示されます。
このスイッチは管理対象ビューだけに表示されます。また，操作できるのは「構成情報の同期」だけです。

JP1/Cm2/NC - View起動直後，ツリーエリアには「アダプター」が開かれた状態で，ネットワーク構成ツリーが表示されます。

なお，ツリーエリアでは，一度に複数のネットワーク構成要素を選択することはできません。

また，ネットワーク構成要素の「スイッチ」について，JP1/Cm2/NCとスイッチとの接続状態を状態アイコンの色で識別しています。状態アイコンの色と状態の意味については，「表6-4　状態アイコンの色と状態の意味」を参照してください。

(4)　リストエリア

管理対象ビューのリストエリアには，ネットワーク構成ツリーで選択した各要素の中身が一覧（リスト）で表示されます。選択した要素によって表示される内容が異なります。ツリーエリアで選択した要素とリストエリアに表示される内容（管理対象ビュー）の対応を次の表に示します。

表6-8　ツリーエリアで選択した要素とリストエリアに表示される内容の対応（管理対象ビュー）

ツリーエリアで選択した要素 リストエリアに表示される内容
ルート アダプターリスト 該当するマネージャーサーバに接続されているアダプターサーバの一覧が表示されます。
アダプター スイッチリスト（管理対象ビュー） 該当するアダプターサーバが管理しているスイッチの一覧が表示されます。
スイッチ スイッチ情報リスト 該当スイッチの基本情報と現在の状態が表示されます。なお，構成情報がないスイッチを選択した場合は，リストエリアには何も表示されません。

以降に，それぞれの情報の表示イメージを示します。また，各リストの表示項目の詳細について説明します。

(a)　アダプターリスト

マネージャーサーバに接続されているアダプターサーバを示す一覧表です。

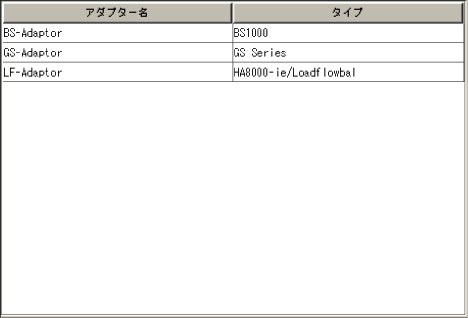

図6-10　アダプターリストの表示イメージ

[図データ]

表6-9　アダプターリストの表示項目の説明

表示項目 内容
［アダプター名］ 該当するアダプターサーバの動作条件定義ファイル（nca.conf）に定義したアダプターサーバ名が表示されます。
［タイプ］ JP1/Cm2/NC - Adaptorの種類が表示されます。表示されるタイプは次のとおりです。
  • 「AX Series」
  • 「BS1000」※
  • 「BS Series」※
  • 「Cisco Switch」
  • 「F5 Load Balancer」
  • 「GS Series」
  • 「HA8000-ie/Loadflowbal」
  • 「System Traffic Manager」

注※　JP1/Cm2/NC - Adaptor for BS1000の場合「BS1000」と表示され，JP1/Cm2/NC - Adaptor for BS Seriesの場合「BS Series」と表示されます。


(b)　スイッチリスト

該当するアダプターサーバが管理しているスイッチとスイッチの状態を示す一覧表です。

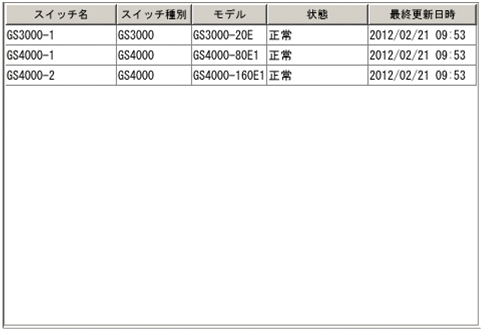

図6-11　スイッチリストの表示イメージ

[図データ]

表6-10　スイッチリストの表示項目の説明

表示項目 内容
［スイッチ名］ 該当するアダプターサーバのスイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。
［スイッチ種別］ 該当するスイッチの種別が表示されます。
表示内容の詳細は「表6-11　スイッチ種別の表示内容」を参照してください。
［モデル］ 該当するスイッチのモデルが表示されます。実際にスイッチから取得した情報が表示されます。モデルの情報を持たないスイッチの場合は何も表示されません。
［状態］ 該当するスイッチとの接続状態が表示されます。スイッチリスト（管理対象ビュー）に表示される状態を次に示します。
  • 「正常」
  • 「構成情報の同期が必要です。」
  • 「スイッチに接続できません。」
  • 「アダプターが起動していません。」
  • 「構成情報なし。」
表示される状態の意味は，ツリーエリアに表示されるアイコンの意味と同じです。表示される状態の意味については，「表6-4　状態アイコンの色と状態の意味」を参照してください。
［最終更新日時］ 該当するスイッチの構成情報をDBに格納した日時が表示されます。

表6-11　スイッチ種別の表示内容

アダプター 表示内容
AX AX2400S，AX3600S，AX5400S，AX7800S
BI BIG-IP1500，BIG-IP6400
BS BS1000，BS2000，BS320，BS500，BS500 1Gbx40
CS Catalyst3550，Catalyst3750
GS GS3000，GS4000
LF Loadflowbal
ST STM

(c)　スイッチ情報リスト

該当するスイッチの基本情報とスイッチの状態を示す一覧表です。

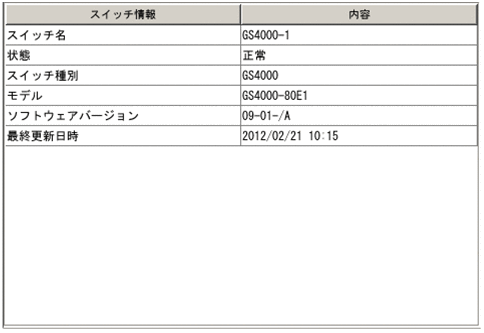

図6-12　スイッチ情報リストの表示イメージ

[図データ]

表6-12　スイッチ情報リストの表示項目の説明

表示項目 内容
［スイッチ情報］ スイッチ名 スイッチリストと同様の内容が表示されます。表示内容の詳細については，「6.4.1（4）（b）　スイッチリスト」を参照してください。
状態
スイッチ種別
モデル
ソフトウェアバージョン ルーティングソフトウェアのバージョンが表示されます。バージョンは，先頭から11文字までが表示されます。11文字より長い場合，12文字目以降は表示されません。
最終更新日時 該当するスイッチの構成情報をDBに格納した日時が表示されます。

(5)　ステータスバー

管理対象ビューでは，スイッチへ情報を設定しないため，ステータスバーには何も表示されません。
