6.5　［Network Element Configuration - View］ウィンドウ（VLANビュー）

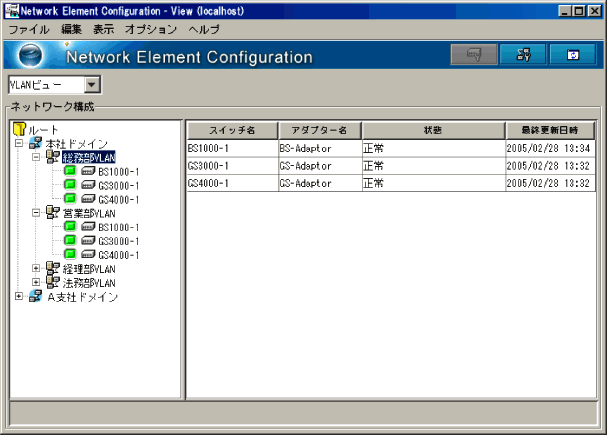

VLANビューは，構築しているVLANの構成や状態を表示させたり，スイッチへVLANの情報を設定したりするためのビューです。このビューを起点にして操作します。［Network Element Configuration - View］ウィンドウ（VLANビュー）を次の図に示します。

図6-13　［Network Element Configuration - View］ウィンドウ（VLANビュー）

VLANビュー表示時，ネットワーク構成ツリーでは「ルート」が選択されています。

VLANビューには，構成情報がない（オフホワイトの）スイッチは表示されません。構成情報がないスイッチから構成情報を再取得する場合は，管理対象ビューから操作してください。

VLANビューの構成要素について，マニュアルの参照先を次の表に示します。

表6-13　VLANビューの構成要素についてのマニュアル参照先

VLANビューの構成要素	参照先
ツールバー	6.5.1（1）
ビュー選択メニュー	6.5.1（2）
ツリーエリア	6.5.1（3）
リストエリア	6.5.1（4）

＜この節の構成＞

6.5.1　VLANビューの構成要素
