6.5.1　VLANビューの構成要素

VLANビューを構成する要素について次に説明します。

＜この項の構成＞
(1)　ツールバー
(2)　ビュー選択メニュー
(3)　ツリーエリア
(4)　リストエリア
(5)　ステータスバー

(1)　ツールバー

VLANビューのツールバーには，VLANビューでよく使うメニューコマンドの機能がボタンで表示されています。ツールバーのボタンを使うと，複数の操作をしないで直接機能を利用できます。VLANビューのツールバーに表示されるボタンのアイコンと機能を次に説明します。

[図データ] スイッチ構成情報の設定ボタン
［スイッチ構成情報の設定］ダイアログボックスを表示します。ツリーエリアで「スイッチ」を選択したときにボタンをクリックできます。

[図データ] VLAN構成情報の設定ボタン
［VLAN構成情報の設定］ダイアログボックスを表示します。ネットワーク構成ツリーで次の要素を選択したときにボタンをクリックできます。
  • VLAN管理ドメイン
  • VLAN
  • スイッチ

[図データ] 最新の情報に更新ボタン
マネージャーサーバのDBから最新の情報を取得し，ツリーエリアのネットワーク構成ツリーを再構成します。

(2)　ビュー選択メニュー

ビュー選択メニューは，VLANビューから別のビューに表示を切り替えるためのプルダウンメニューです。プルダウンメニューから表示したいビュー名を選択すると，［Network Element Configuration - View］ウィンドウの表示が選択したビューに切り替わります。

(3)　ツリーエリア

VLANビューのツリーエリアには，VLANのネットワーク構成や状態がネットワーク構成ツリーとして表示されます。VLANビューのネットワーク構成ツリーを参照すると，次のような情報がわかります。

VLANビューのネットワーク構成ツリーを構成する要素を，次の図に示します。

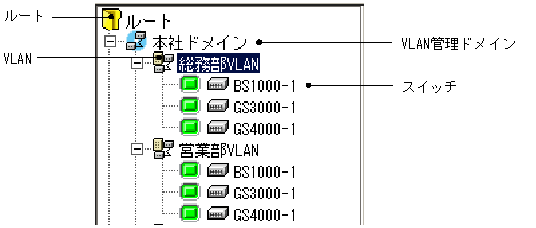

図6-14　ネットワーク構成要素

[図データ]

VLANビューのネットワーク構成要素の詳細について次の表に示します。

表6-14　ネットワーク構成要素の詳細

ネットワーク構成要素 説明
ルート 複数のVLAN管理ドメインをまとめる，ネットワーク構成ツリーの最上位の要素です。ネットワーク構成ツリー上に「ルート」と表示されます。
表示する情報がまったくない場合，ツリーエリアには「ルート」だけ表示されます。
VLAN管理ドメイン※ JP1/Cm2/NCが管理しているVLAN管理ドメインです。任意の名称を設定できます。VLAN管理ドメイン名は，スイッチ定義ファイル（ncaswitch.conf）で，スイッチの属するドメイン名として定義します。
VLAN VLAN管理ドメイン内に存在するVLANです。任意の名称を設定できます。名称が定義されていないときは「VID=n」（nはVLAN-ID）が表示されます。
スイッチ VLANを構成するスイッチです。通常，一つのスイッチには複数のVLANが構成されているため，同じスイッチが別のVLAN配下に表示されることもあります。
VLANを構成しているスイッチでも，構成情報を取得できなかったスイッチはVLANビューには表示されません。構成情報のないスイッチは管理対象ビューだけに表示されます。

注※
VLAN管理ドメインが一つしかない場合は，デフォルトドメイン名を指定することをお勧めします。デフォルトドメインの名称は，JP1/Cm2/NC - Manager動作条件定義ファイル（ncm.conf）で変更できます。何も変更しない場合は，「デフォルトドメイン」がデフォルトドメイン名になります。

JP1/Cm2/NC - View起動直後，ツリーエリアにはVLAN管理ドメインが展開された状態で，ネットワーク構成ツリーが表示されます。

なお，ツリーエリアでは，一度に複数のネットワーク構成要素を選択することはできません。

また，ネットワーク構成要素の「スイッチ」について，JP1/Cm2/NCとスイッチとの接続状態を状態アイコンの色で識別しています。状態アイコンの色と状態の意味については，「表6-4　状態アイコンの色と状態の意味」を参照してください。

(4)　リストエリア

リストエリアには，ネットワーク構成ツリーで選択した各要素の中身が一覧（リスト）で表示されます。選択した要素によって，表示される内容が異なります。ツリーエリアで選択した要素とリストエリアに表示される内容（VLANビュー）の対応を次の表に示します。

表6-15　ツリーエリアで選択した要素とリストエリアに表示される内容の対応（VLANビュー）

ツリーエリアで選択した要素 リストエリアに表示される内容
ルート VLAN管理
ドメインリスト		 ネットワーク上にどのようなVLAN管理ドメインがあるかが一覧で表示されます。
VLAN管理ドメイン（ドメイン名） VLANリスト 該当するVLAN管理ドメインの配下にあるVLANの一覧が表示されます。
VLAN（VLAN名） スイッチリスト 該当するVLANを構成するスイッチの一覧が表示されます。
スイッチ（スイッチ名） ポートリスト 該当するVLANに設定されているスイッチ内のポートの一覧（該当するVLANが設定されているポート）が表示されます。

以降に，リストエリアに表示される，それぞれのリストの表示イメージを示します。また，各リストの表示項目の詳細について説明します。

(a)　VLAN管理ドメインリスト

ネットワーク上にどのようなVLAN管理ドメインがあるかを示す一覧表です。

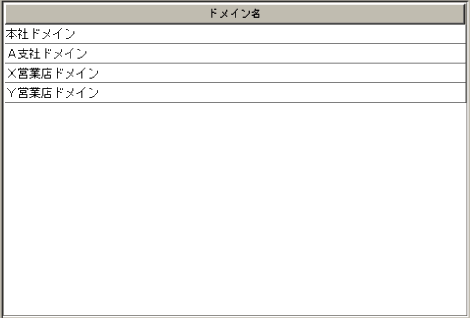

図6-15　VLAN管理ドメインリストの表示イメージ

[図データ]

表6-16　VLAN管理ドメインリストの表示項目の説明

表示項目 内容
［ドメイン名］ 該当するアダプターサーバのスイッチ定義ファイル（ncaswitch.conf）に定義したドメイン名が表示されます。デフォルトドメインは，JP1/Cm2/NC - Manager動作条件定義ファイル（ncm.conf）で定義されています。

(b)　VLANリスト

該当するVLAN管理ドメインの配下にどのようなVLANがあるかを示す一覧表です。

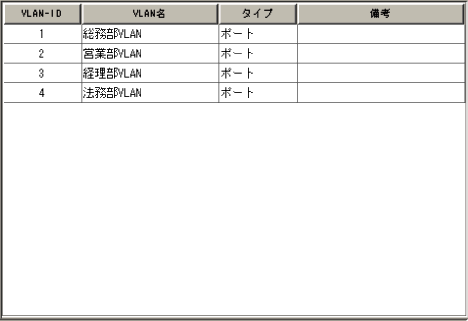

図6-16　VLANリストの表示イメージ

[図データ]

表6-17　VLANリストの表示項目の説明

表示項目 内容
［VLAN-ID］ VLAN-IDが表示されます。
［VLAN名］ 該当するVLAN-IDのVLAN名が表示されます。名称が定義されていないとき，「Not defined」が表示されます。
［タイプ］ 該当するVLAN-IDのVLANの種類が表示されます。表示される種類は「ポート」です。
［備考］ 該当するVLAN-IDの備考（コメント）が表示されます。

(c)　スイッチリスト

該当するVLANを構成するスイッチとスイッチの状態を示す一覧表です。

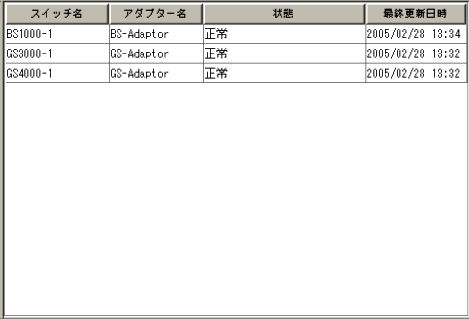

図6-17　スイッチリストの表示イメージ

[図データ]

表6-18　スイッチリストの表示項目の説明

表示項目 内容
［スイッチ名］ 該当するアダプターサーバのスイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。
［アダプター名］ 該当するアダプターサーバの動作条件定義ファイル（nca.conf）に定義した，該当するスイッチを管理しているアダプターサーバ名が表示されます。
［状態］ 該当するスイッチとの接続状態が表示されます。スイッチリスト（VLANビュー）に表示される状態を次に示します。
  • 「正常」
  • 「構成情報の同期が必要です。」
  • 「スイッチに接続できません。」
  • 「アダプターが起動していません。」
表示される状態の意味は，ツリーエリアに表示されるアイコンの意味と同じです。表示される状態の意味については，「表6-4　状態アイコンの色と状態の意味」を参照してください。
［最終更新日時］ 該当するスイッチの構成情報をDBに格納した日時が表示されます。

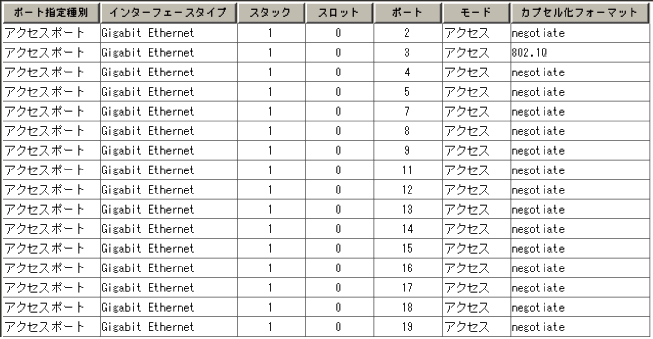

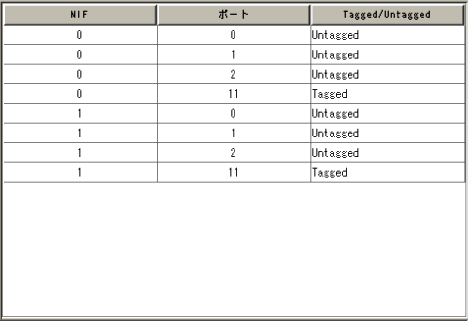

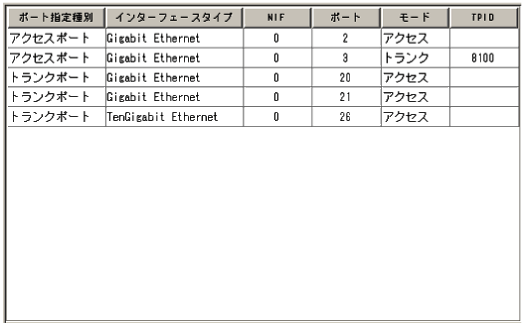

(d)　ポートリスト

該当するVLANに設定されているスイッチ内のポートの一覧表です。該当するVLANが設定されているポートが表示されます。ポートリストは選択したスイッチによって表示内容が異なります。スイッチごとにポートリストの表示イメージおよび表示項目を説明します。

(5)　ステータスバー

現在のJP1/Cm2/NC - Viewのステータスを示すメッセージが表示されます。スイッチに対して構成情報を設定しているときには「ネットワーク構成情報の設定処理中です。」が表示されます。設定処理が終了すると，「ネットワーク構成情報の設定が完了しました。」または「ネットワーク構成情報の設定が失敗しました。」が表示されます。
