JP1/Cm2/Network Element Configuration 運用・操作ガイド

6.7　［Network Element Configuration - View］ウィンドウ（スイッチ構成ビュー）

スイッチ構成ビューは，スイッチの設定機能のうち，VLANおよびSLB以外の設定状況を表示したり，設定したりするためのビューです。このビューを起点にして操作します。このビューは，次の場合に使用します。

• AX2400S，AX3600S，BS2000，BS320，BS500，およびBS500 1Gbx40に対して，アクセス制御の設定状況を確認したり，設定したりする場合。
• BS1000に対して，アクセス制御およびQoS制御の設定状況を確認したり，設定したりする場合。
• BS2000，BS320，BS500，およびBS500 1Gbx40に対して，アップリンクフェイルオーバーの設定状況を確認したり，設定したりする場合。

［Network Element Configuration - View］ウィンドウ（スイッチ構成ビュー）を次の図に示します。

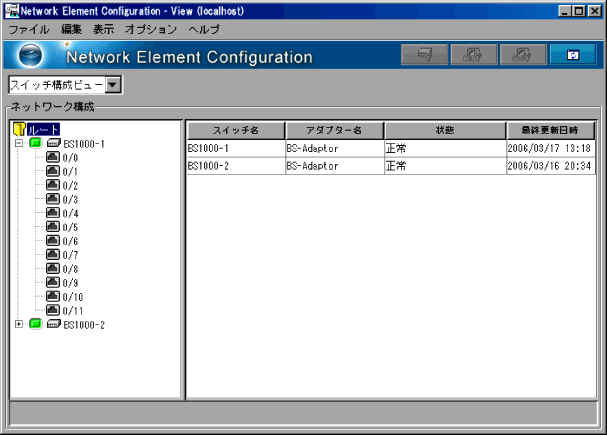

図6-48　［Network Element Configuration - View］ウィンドウ（スイッチ構成ビュー）

スイッチ構成ビュー表示時，ネットワーク構成ツリーでは「ルート」が選択されています。

スイッチ構成ビューには，構成情報がない（オフホワイトの）スイッチは表示されません。構成情報がないスイッチから構成情報を再取得する場合は，管理対象ビューから操作してください。

スイッチ構成ビューの構成要素について，マニュアルの参照先を次の表に示します。

表6-57　スイッチ構成ビューの構成要素についてのマニュアル参照先

スイッチ構成ビューの構成要素	参照先
ツールバー	6.7.1（1）
ビュー選択メニュー	6.7.1（2）
ツリーエリア	6.7.1（3）
リストエリア	6.7.1（4）

＜この節の構成＞

6.7.1　スイッチ構成ビューの構成要素
