6.7.1　スイッチ構成ビューの構成要素

スイッチ構成ビューを構成する要素について次に説明します。

＜この項の構成＞
(1)　ツールバー
(2)　ビュー選択メニュー
(3)　ツリーエリア
(4)　リストエリア

(1)　ツールバー

スイッチ構成ビューのツールバーには，スイッチ構成ビューでよく使うメニューコマンドの機能がボタンで表示されています。ツールバーのボタンを使うと，複数の操作をしないで直接機能を利用できます。スイッチ構成ビューのツールバーに表示されるボタンのアイコンと機能を次に説明します。

[図データ] スイッチ構成情報の設定ボタン
［スイッチ構成情報の設定］ダイアログボックスを表示します。ツリーエリアでスイッチを選択したときにボタンをクリックできます。

[図データ] アクセス制御情報の設定ボタン
［アクセス制御情報の設定］ダイアログボックスを表示します。ネットワーク構成ツリーで次の要素を選択したときにボタンをクリックできます。
  • スイッチ
  • ポート

[図データ] QoS制御情報の設定ボタン
［QoS制御情報の設定］ダイアログボックスを表示します。ネットワーク構成ツリーで次の要素を選択したときにボタンをクリックできます。
  • スイッチ
  • ポート

[図データ] 最新の情報に更新ボタン
マネージャーサーバのDBから最新の情報を取得し，ツリーエリアのネットワーク構成ツリーを再構成します。

(2)　ビュー選択メニュー

ビュー選択メニューは，スイッチ構成ビューから別のビューに表示を切り替えるためのプルダウンメニューです。プルダウンメニューから表示したいビュー名を選択すると，［Network Element Configuration - View］ウィンドウの表示が選択したビューに切り替わります。

(3)　ツリーエリア

スイッチ構成ビューのツリーエリアには，JP1/Cm2/NCでVLANおよびSLB以外の設定ができるスイッチ，および該当するスイッチの実装済みポートがネットワーク構成ツリーとして表示されます。スイッチ構成ビューのネットワーク構成ツリーを参照すると，VLANおよびSLB以外の設定ができるスイッチがわかります。

スイッチ構成ビューのネットワーク構成ツリーを構成する要素を，次の図に示します。

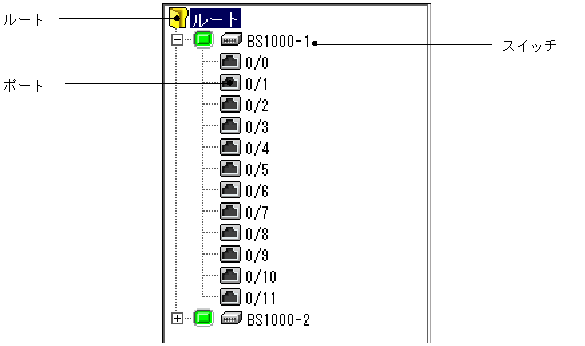

図6-49　ネットワーク構成要素

[図データ]

ネットワーク構成要素の詳細について次の表に示します。

表6-58　ネットワーク構成要素の詳細

ネットワーク構成要素 説明
ルート ネットワーク構成ツリーの最上位の要素です。ネットワーク構成ツリー上に「ルート」と表示されます。
表示する情報がまったくない場合，ツリーエリアには「ルート」だけ表示されます。
スイッチ JP1/Cm2/NCでVLANおよびSLB以外の設定ができるスイッチです。
なお，該当するスイッチでも，構成情報を取得できなかったスイッチはスイッチ構成ビューに表示されません。構成情報のないスイッチは，管理対象ビューだけに表示されます。
ポート 該当するスイッチに実装されているポートです。ネットワーク構成ツリー上で，ポート名は次のように表示されます。△は半角スペースを表します。

AX2400S・AX3600S・BS2000・BS320・BS500・BS500 1Gbx40の場合※
インターフェースタイプ△NIF番号/ポート番号
（例：GigabitEthernet 0/1）

BS1000の場合
NIF番号/ポート番号
（例：0/1）

注※
BS500 1Gbx40の場合，スイッチ側でのポート名は下記の形式となりますが，スイッチ番号は1固定であり，かつスイッチの運用コマンドではスイッチ番号を使用しないため，JP1/Cm2/NCで表示するポート名称からはスイッチ番号を省略しています。
インターフェースタイプ△スイッチ番号/NIF番号/ポート番号

JP1/Cm2/NC - View起動直後，ツリーエリアにはスイッチが展開された状態で，ネットワーク構成ツリーが表示されます。

なお，ツリーエリアでは，一度に複数のネットワーク構成要素を選択することはできません。

また，ネットワーク構成要素のスイッチについて，JP1/Cm2/NCとスイッチとの接続状態を状態アイコンの色で識別しています。状態アイコンの色と状態の意味については，「表6-4　状態アイコンの色と状態の意味」を参照してください。

(4)　リストエリア

リストエリアには，ネットワーク構成ツリーで選択した各要素の中身が一覧（リスト）で表示されます。選択した要素によって，表示される内容が異なります。ツリーエリアで選択した要素とリストエリアに表示される内容の対応を，次の表に示します。

表6-59　ツリーエリアで選択した要素とリストエリアに表示される内容の対応

ツリーエリアで選択した要素 リストエリアに表示される内容
ルート スイッチリスト VLANおよびSLB以外をJP1/Cm2/NCで設定できるスイッチが一覧で表示されます。
スイッチ ポートリスト 該当するスイッチに実装されているポートが一覧で表示されます。
ポート 構成リスト 該当するポートに設定されている，VLANおよびSLB以外の情報が表示されます。

以降に，リストエリアに表示される，それぞれのリストの表示イメージを示します。また，各リストの表示項目の詳細について説明します。

(a)　スイッチリスト

VLANおよびSLB以外をJP1/Cm2/NCで設定できるスイッチとスイッチの状態を示す一覧表です。

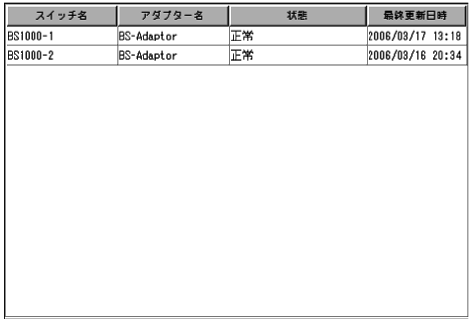

図6-50　スイッチリストの表示イメージ

[図データ]

表6-60　スイッチリストの表示項目の説明

表示項目 内容
［スイッチ名］ 該当するアダプターサーバのスイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。
［アダプター名］ 該当するアダプターサーバの動作条件定義ファイル（nca.conf）に定義した，該当するスイッチを管理しているアダプターサーバ名が表示されます。
［状態］ 該当するスイッチとの接続状態が表示されます。スイッチリストに表示される状態を次に示します。
  • 「正常」
  • 「構成情報の同期が必要です。」
  • 「スイッチに接続できません。」
  • 「アダプターが起動していません。」
表示される状態の意味は，ツリーエリアに表示されるアイコンの意味と同じです。表示される状態の意味については，「表6-4　状態アイコンの色と状態の意味」を参照してください。
［最終更新日時］ 該当するスイッチの構成情報をDBに格納した日時が表示されます。

(b)　ポートリスト

該当するスイッチに実装されているポートの一覧表です。

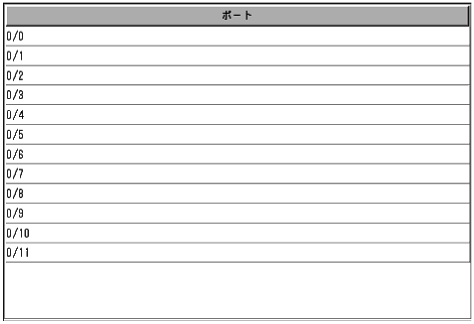

図6-51　ポートリストの表示イメージ

[図データ]

表6-61　ポートリストの表示項目の説明

表示項目 内容
［ポート］ 該当するスイッチに実装されているポート名が表示されます。

(c)　構成リスト

該当するポートに設定されている，VLANおよびSLB以外の情報の一覧です。

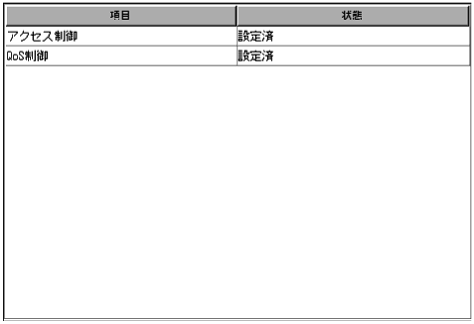

図6-52　構成リストの表示イメージ

[図データ]

表6-62　構成リストの表示項目の説明

表示項目 内容
［項目］ 該当するポートに設定されている，VLANおよびSLB以外の情報が表示されます。
［状態］ 該当する情報について，設定の状態が次の二とおりで表示されます。
  • 設定済
    AX2400S・AX3600Sの場合，該当するポートにアクセス制御リスト（フィルター）が一つ以上適用されています。
    BS2000・BS320・BS500・BS500 1Gbx40の場合，該当するポートにアクセス制御リスト（フィルター），またはアップリンクフェイルオーバー情報が，一つ以上設定されています。
    BS1000の場合，該当するポートにアクセス制御情報，またはQoS制御情報が，一つ以上設定されています。
  • 未設定
    該当する情報は，設定されていません。
