JP1/Cm2/Network Element Configuration 運用・操作ガイド
SLBビューを構成する要素について次に説明します。
- ＜この項の構成＞
- (1) ツールバー
- (2) ビュー選択メニュー
- (3) ツリーエリア（BIG-IP）
- (4) ツリーエリア（HA8000-ie/Loadflowbal）
- (5) ツリーエリア（STM）
- (6) リストエリア（BIG-IP）
- (7) リストエリア（HA8000-ie/Loadflowbal）
- (8) リストエリア（STM）
- (9) ステータスバー
(1) ツールバー
SLBビューのツールバーには，SLBビューでよく使うメニューコマンドの機能がボタンで表示されています。ツールバーのボタンを使うと，複数の操作をしないで直接機能を利用できます。SLBビューのツールバーに表示されるボタンのアイコンと機能を次に説明します。
スイッチ構成情報の設定ボタン
- ［スイッチ構成情報の設定］ダイアログボックスを表示します。ツリーエリアでスイッチを選択したときにボタンをクリックできます。
論理サーバ構成情報の設定ボタン
- ［論理サーバ構成情報の設定］ダイアログボックスを表示します。ネットワーク構成ツリーで次の要素を選択したときにボタンをクリックできます。
- スイッチ
- 論理サーバツリーのルート
- 論理サーバツリーの論理サーバ
物理サーバ構成情報の設定ボタン
- ［物理サーバ構成情報の設定］ダイアログボックスを表示します。ネットワーク構成ツリーで次の要素を選択したときにボタンをクリックできます。
- スイッチ
- 物理サーバツリーのルート
- 物理サーバツリーの物理サーバ
- 物理サーバツリーのプール（BIG-IPの場合）
- 物理サーバツリーの会社（STMの場合）
バインド構成情報の設定ボタン
- ［バインド構成情報の設定］ダイアログボックスを表示します。ネットワーク構成ツリーで次の要素を選択したときにボタンをクリックできます。
- スイッチ
- 論理サーバ（STM以外の場合）
- 物理サーバ
- プール（BIG-IPの場合）
- 会社（STMの場合）
- ゾーン（STMの場合）
- グループ（STMの場合）
- バインド状況ツリーのルート
- 論理サーバポート（STM以外の場合）
最新の情報に更新ボタン
- マネージャーサーバのDBから最新の情報を取得し，ツリーエリアのネットワーク構成ツリーを再構成します。
(2) ビュー選択メニュー
ビュー選択メニューは，SLBビューから別のビューに表示を切り替えるためのプルダウンメニューです。プルダウンメニューから表示したいビュー名を選択すると，［Network Element Configuration - View］ウィンドウの表示が選択したビューに切り替わります。
(3) ツリーエリア（BIG-IP）
SLBビューのツリーエリアには，SLBサーバの構成や状態がネットワーク構成ツリーとして表示されます。SLBビューのネットワーク構成ツリーを参照すると，次のような情報がわかります。
- スイッチにどのような論理サーバが設定されているのか。
- スイッチにどのような物理サーバが設定されているのか。
- それらの論理サーバと物理サーバがどのように関連づけられているのか（バインド状況）。
SLBビューのネットワーク構成ツリーを構成する要素を，次の図に示します。

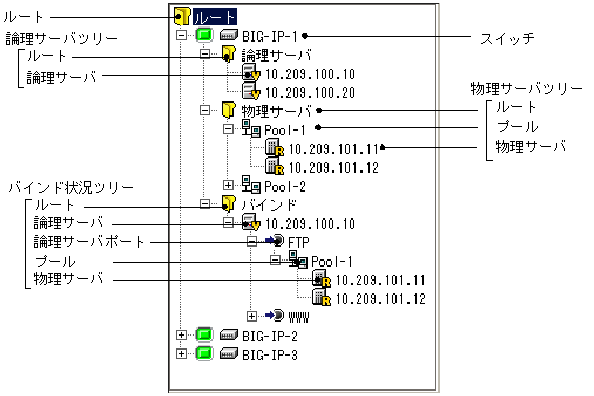

図6-22 ネットワーク構成要素（BIG-IP）
ネットワーク構成要素の詳細について次の表に示します。
表6-23 ネットワーク構成要素（BIG-IP）の詳細
ネットワーク構成要素 説明 ルート ネットワーク構成ツリーの最上位の要素です。ネットワーク構成ツリー上に「ルート」と表示されます。
表示する情報がまったくない場合，ツリーエリアには「ルート」だけ表示されます。スイッチ SLBが設定されているスイッチです。
なお，SLBを構成するスイッチでも，構成情報を取得できなかったスイッチはSLBビューに表示されません。構成情報のないスイッチは，管理対象ビューだけに表示されます。論理サーバツリー 論理サーバツリーのルート 論理サーバツリーの最上位の要素です。「論理サーバツリー」とは，該当するスイッチに設定されている論理サーバを表示するサブツリーのことをいいます。論理サーバツリーのルートは，ネットワーク構成ツリー上に「論理サーバ」と表示されます。 論理サーバ 該当するスイッチに設定されている論理サーバです。IPアドレスで表示されます。 物理サーバツリー 物理サーバツリーのルート 物理サーバツリーの最上位の要素です。「物理サーバツリー」とは，該当するスイッチに設定されている物理サーバを表示するサブツリーのことをいいます。物理サーバツリーのルートは，ネットワーク構成ツリー上に「物理サーバ」と表示されます。 プール※ 該当するスイッチに設定されているプールです。 物理サーバ 該当するプールに設定されている物理サーバです。IPアドレスで表示されます。 バインド状況ツリー バインド状況ツリーのルート バインド状況ツリーの最上位の要素です。「バインド状況ツリー」とは，論理サーバと物理サーバのバインド状況を表示するサブツリーのことをいいます。バインド状況ツリーのルートは，ネットワーク構成ツリー上に「バインド」と表示されます。 論理サーバ 物理サーバがバインドされている論理サーバです。 論理サーバポート※ 該当する論理サーバに設定されている論理サーバポートです。 プール※ 該当する論理サーバポートにバインドされているプールです。 物理サーバ 該当する論理サーバにバインドされている物理サーバです。
- 注※
- 名称が256文字以上の論理サーバポート，プールについては，表示されません。
JP1/Cm2/NC - View起動直後，ツリーエリアにはスイッチが展開された状態で，ネットワーク構成ツリーが表示されます。
なお，ツリーエリアでは，一度に複数のネットワーク構成要素を選択することはできません。
また，ネットワーク構成要素のスイッチについて，JP1/Cm2/NCとスイッチとの接続状態を状態アイコンの色で識別しています。状態アイコンの色と状態の意味については，「表6-4 状態アイコンの色と状態の意味」を参照してください。
(4) ツリーエリア（HA8000-ie/Loadflowbal）
SLBビューのツリーエリアには，SLBサーバの構成や状態がネットワーク構成ツリーとして表示されます。SLBビューのネットワーク構成ツリーを参照すると，次のような情報がわかります。
- スイッチにどのような論理サーバが設定されているのか。
- スイッチにどのような物理サーバが設定されているのか。
- それらの論理サーバと物理サーバがどのように関連づけられているのか（バインド状況）。
SLBビューのネットワーク構成ツリーを構成する要素を，次の図に示します。

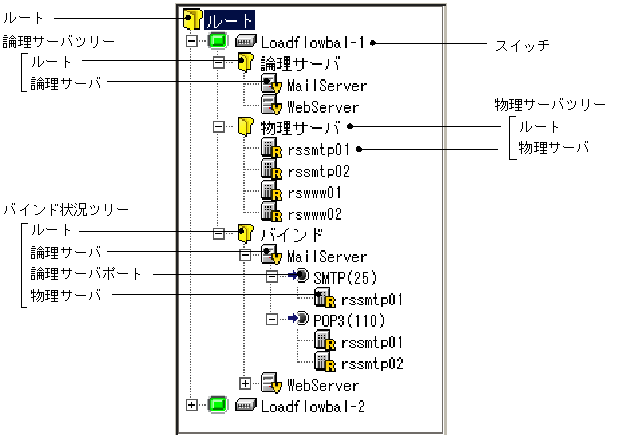

図6-23 ネットワーク構成要素（HA8000-ie/Loadflowbal）
ネットワーク構成要素の詳細について次の表に示します。
表6-24 ネットワーク構成要素（HA8000-ie/Loadflowbal）の詳細
ネットワーク構成要素 説明 ルート ネットワーク構成ツリーの最上位の要素です。ネットワーク構成ツリー上に「ルート」と表示されます。
表示する情報がまったくない場合，ツリーエリアには「ルート」だけ表示されます。スイッチ SLBが設定されているスイッチです。
なお，SLBを構成するスイッチでも，構成情報を取得できなかったスイッチはSLBビューに表示されません。構成情報のないスイッチは，管理対象ビューだけに表示されます。論理サーバツリー 論理サーバツリーのルート 論理サーバツリーの最上位の要素です。「論理サーバツリー」とは，該当するスイッチに設定されている論理サーバを表示するサブツリーのことをいいます。論理サーバツリーのルートは，ネットワーク構成ツリー上に「論理サーバ」と表示されます。 論理サーバ 該当するスイッチに設定されている論理サーバです。 物理サーバツリー 物理サーバツリーのルート 物理サーバツリーの最上位の要素です。「物理サーバツリー」とは，該当するスイッチに設定されている物理サーバを表示するサブツリーのことをいいます。物理サーバツリーのルートは，ネットワーク構成ツリー上に「物理サーバ」と表示されます。 物理サーバ 該当するスイッチに設定されている物理サーバです。 バインド状況ツリー バインド状況ツリーのルート バインド状況ツリーの最上位の要素です。「バインド状況ツリー」とは，論理サーバと物理サーバのバインド状況を表示するサブツリーのことをいいます。バインド状況ツリーのルートは，ネットワーク構成ツリー上に「バインド」と表示されます。 論理サーバ 物理サーバがバインドされている論理サーバです。 論理サーバポート 該当する論理サーバに設定されている論理サーバポートです。 物理サーバ 該当する論理サーバにバインドされている物理サーバです。 JP1/Cm2/NC - View起動直後，ツリーエリアにはスイッチが展開された状態で，ネットワーク構成ツリーが表示されます。
なお，ツリーエリアでは，一度に複数のネットワーク構成要素を選択することはできません。
また，ネットワーク構成要素のスイッチについて，JP1/Cm2/NCとスイッチとの接続状態を状態アイコンの色で識別しています。状態アイコンの色と状態の意味については，「表6-4 状態アイコンの色と状態の意味」を参照してください。
(5) ツリーエリア（STM）
SLBビューのツリーエリアには，SLBサーバの構成や状態がネットワーク構成ツリーとして表示されます。SLBビューのネットワーク構成ツリーを参照すると，次のような情報がわかります。
- スイッチにどのようなゾーンが設定されているのか。
- スイッチにどのようなグループが設定されているのか。
- スイッチにどのような物理サーバが設定されているのか。
- それらのグループおよび物理サーバが，ゾーンにどのように関連づけられているのか（バインド状況）。
SLBビューのネットワーク構成ツリーを構成する要素を，次の図に示します。

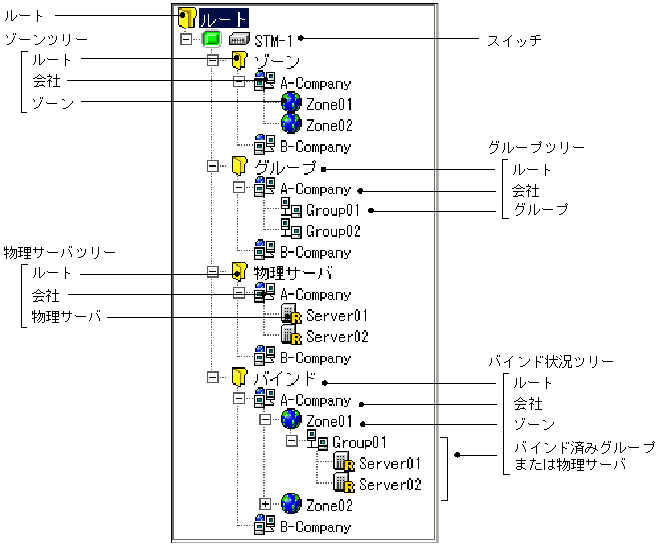

図6-24 ネットワーク構成要素（STM）
ネットワーク構成要素の詳細について次の表に示します。
表6-25 ネットワーク構成要素（STM）の詳細
ネットワーク構成要素 説明 ルート ネットワーク構成ツリーの最上位の要素です。ネットワーク構成ツリー上に「ルート」と表示されます。
表示する情報がまったくない場合，ツリーエリアには「ルート」だけ表示されます。スイッチ SLBが設定されているスイッチです。
なお，SLBを構成するスイッチでも，構成情報を取得できなかったスイッチはSLBビューに表示されません。構成情報のないスイッチは，管理対象ビューだけに表示されます。ゾーンツリー ゾーンツリーのルート ゾーンツリーの最上位の要素です。「ゾーンツリー」とは，該当するスイッチに設定されているゾーンを表示するサブツリーのことをいいます。ゾーンツリーのルートは，ネットワーク構成ツリー上に「ゾーン」と表示されます。 会社 該当するスイッチに登録されている会社です。ゾーン，グループ，および物理サーバを管理している上位要素です。 ゾーン 該当するスイッチに設定されているゾーンです。 グループツリー グループツリーのルート グループツリーの最上位の要素です。「グループツリー」とは，該当するスイッチに設定されているグループを表示するサブツリーのことをいいます。グループツリーのルートは，ネットワーク構成ツリー上に「グループ」と表示されます。 会社 該当するスイッチに登録されている会社です。ゾーン，グループ，および物理サーバを管理している上位要素です。 グループ 該当するスイッチに設定されているグループです。 物理サーバツリー 物理サーバツリーのルート 物理サーバツリーの最上位の要素です。「物理サーバツリー」とは，該当するスイッチに設定されている物理サーバを表示するサブツリーのことをいいます。物理サーバツリーのルートは，ネットワーク構成ツリー上に「物理サーバ」と表示されます。 会社 該当するスイッチに登録されている会社です。ゾーン，グループ，および物理サーバを管理している上位要素です。 物理サーバ 該当するスイッチに設定されている物理サーバです。 バインド状況ツリー バインド状況ツリーのルート バインド状況ツリーの最上位の要素です。「バインド状況ツリー」とは，ゾーンのバインド状況を表示するサブツリーのことをいいます。バインド状況ツリーのルートは，ネットワーク構成ツリー上に「バインド」と表示されます。 会社 該当するスイッチに登録されている会社です。ゾーン，グループ，および物理サーバを管理している上位要素です。 ゾーン 該当する会社に設定されているゾーンのうち，バインドが設定されているゾーンです。 グループ 該当するゾーンにバインドされているグループです。 物理サーバ 該当するゾーンにバインドされている物理サーバです。 JP1/Cm2/NC - View起動直後，ツリーエリアにはスイッチが展開された状態で，ネットワーク構成ツリーが表示されます。
なお，ツリーエリアでは，一度に複数のネットワーク構成要素を選択することはできません。
また，ネットワーク構成要素のスイッチについて，JP1/Cm2/NCとスイッチとの接続状態を状態アイコンの色で識別しています。状態アイコンの色と状態の意味については，「表6-4 状態アイコンの色と状態の意味」を参照してください。
(6) リストエリア（BIG-IP）
リストエリアには，ネットワーク構成ツリーで選択した各要素の中身が一覧（リスト）で表示されます。選択した要素によって，表示される内容が異なります。ツリーエリアで選択した要素とリストエリアに表示される内容の対応を，次の表に示します。
表6-26 ツリーエリアで選択した要素とリストエリアに表示される内容の対応（BIG-IP）
ツリーエリアで選択した要素 リストエリアに表示される内容 ルート スイッチリスト SLBが設定されているスイッチが一覧で表示されます。 スイッチ サブツリーリスト 該当するスイッチの配下にあるサブツリーのルート名が一覧で表示されます。
- 論理サーバツリーのルート
- バインド状況ツリーのルート
論理サーバリスト 該当するスイッチに設定されている論理サーバが一覧で表示されます。
- 論理サーバツリーの論理サーバ
- バインド状況ツリーの論理サーバ※
論理サーバポートリスト 該当する論理サーバに設定されているポートが一覧で表示されます。
- 物理サーバツリーのルート
- バインド状況ツリーの論理サーバポート
プールリスト 該当するスイッチに設定されているプールが一覧で表示されます。
- 物理サーバツリーのプール名
- バインド状況ツリーのプール名
物理サーバリスト 該当するプールに設定されている物理サーバが一覧で表示されます。
- 物理サーバツリーの物理サーバ
- バインド状況ツリーの物理サーバ※
物理サーバポートリスト 該当する物理サーバに設定されているポートが一覧で表示されます。
- 注※
- リストエリアには，バインドされているポートだけ表示されます。
以降に，リストエリアに表示される，それぞれのリストの表示イメージを示します。また，各リストの表示項目の詳細について説明します。
(a) スイッチリスト（BIG-IP）
SLBが設定されているスイッチとスイッチの状態を示す一覧表です。

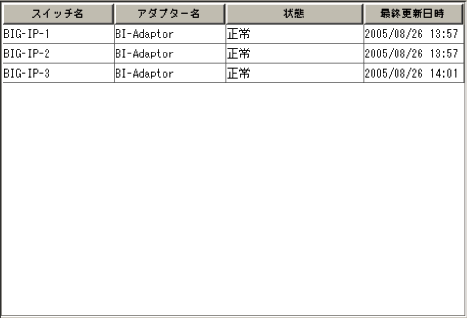

図6-25 スイッチリスト（BIG-IP）の表示イメージ
表6-27 スイッチリスト（BIG-IP）の表示項目の説明
表示項目 内容 ［スイッチ名］ 該当するアダプターサーバのスイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。 ［アダプター名］ 該当するアダプターサーバの動作条件定義ファイル（nca.conf）に定義した，該当するスイッチを管理しているアダプターサーバ名が表示されます。 ［状態］ 該当するスイッチとの接続状態が表示されます。スイッチリスト（BIG-IP）に表示される状態を次に示します。
表示される状態の意味は，ツリーエリアに表示されるアイコンの意味と同じです。表示される状態の意味については，「表6-4 状態アイコンの色と状態の意味」を参照してください。
- 「正常」
- 「構成情報の同期が必要です。」
- 「スイッチに接続できません。」
- 「アダプターが起動していません。」
［最終更新日時］ 該当するスイッチの構成情報をDBに格納した日時が表示されます。 (b) サブツリーリスト（BIG-IP）
ネットワーク構成ツリーのサブツリーのルート名を示す一覧表です。

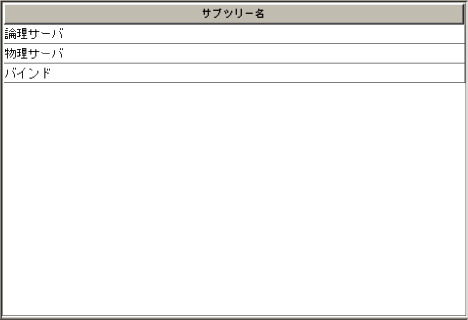

図6-26 サブツリーリスト（BIG-IP）の表示イメージ
表6-28 サブツリーリスト（BIG-IP）の表示項目の説明
表示項目 内容 ［サブツリー名］ ネットワーク構成ツリーのサブツリーのルート名が表示されます。 (c) 論理サーバリスト（BIG-IP）
該当するスイッチに設定されている論理サーバの一覧表です。

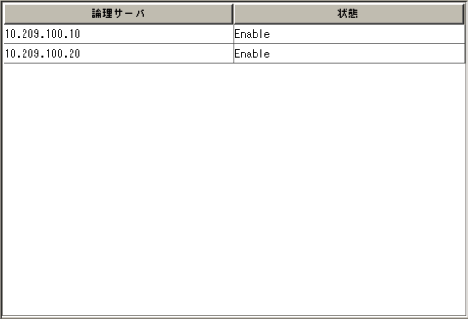

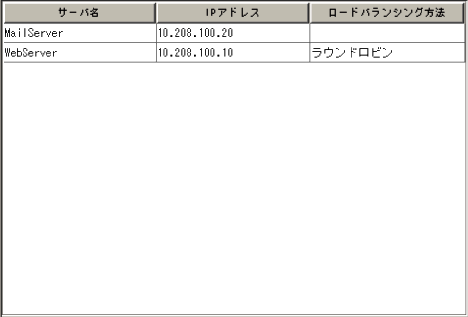

図6-27 論理サーバリスト（BIG-IP）の表示イメージ
表6-29 論理サーバリスト（BIG-IP）の表示項目の説明
表示項目 内容 ［論理サーバ］ 論理サーバのIPアドレスが表示されます。IPアドレスは，IPv4形式（nnn.nnn.nnn.nnn）で表示されます。 ［状態］ 論理サーバの状態が表示されます。表示される状態は次のとおりです。
- 「Enable」
該当する論理サーバは有効な状態です。
- 「Disable」
該当する論理サーバは無効な状態です。
(d) 論理サーバポートリスト（BIG-IP）
該当する論理サーバに設定されているポートの一覧表です。

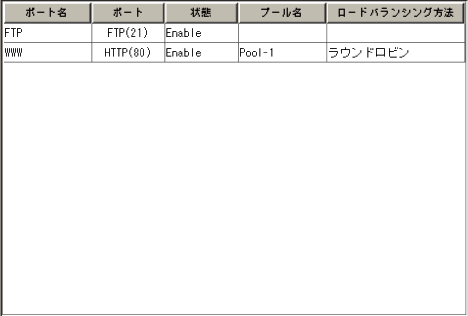

図6-28 論理サーバポートリスト（BIG-IP）の表示イメージ
表6-30 論理サーバポートリスト（BIG-IP）の表示項目の説明
- 注※1
- JP1/Cm2/NCでは256バイト以上の論理サーバポート名は扱いません。スイッチに256バイト以上の論理サーバポート名が設定されていた場合は，該当する論理サーバポートに関する情報は取得しません。
- 注※2
- JP1/Cm2/NCでは256バイト以上のプール名は扱いません。スイッチに256バイト以上のプール名が設定されていた場合は，該当するプールに関する情報は取得しません。また，プール名が256バイト以上のプールに論理サーバポートが関連づけられていた場合，該当する論理サーバポートに関する情報も取得しません。
論理サーバポートリストは，選択したネットワーク構成要素によって表示内容が異なります。選択したネットワーク構成要素と論理サーバポートリストの内容の関係について，次の表に示します。
表6-31 選択するネットワーク構成要素と論理サーバポートリストの表示内容
ネットワーク構成要素 論理サーバポートリスト 論理サーバツリーの論理サーバ 選択した論理サーバ下に設定されているすべてのポートが表示されます。 バインド状況ツリーの論理サーバ 選択した論理サーバ下に設定されているポートのうち，プールがバインドされているポートだけが表示されます。 (e) プールリスト（BIG-IP）
該当するスイッチに設定されているプールの一覧表です。

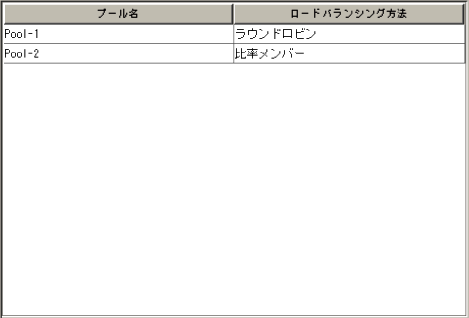

図6-29 プールリスト（BIG-IP）の表示イメージ
バインド状況ツリーから論理サーバポートを選択した場合，対応するプールは一つのため，リストエリアにはプールが1行だけ表示されます。
表6-32 プールリスト（BIG-IP）の表示項目の説明
表示項目 内容 ［プール名］ 該当するスイッチに設定されているプール名が表示されます。 ［ロードバランシング方法］ 該当するプールに設定されているロードバランシング方法が表示されます。設定されていない場合は，何も表示されません。詳細については，「表6-30 論理サーバポートリスト（BIG-IP）の表示項目の説明」を参照してください。 (f) 物理サーバリスト（BIG-IP）
該当するスイッチに設定されている物理サーバの一覧です。

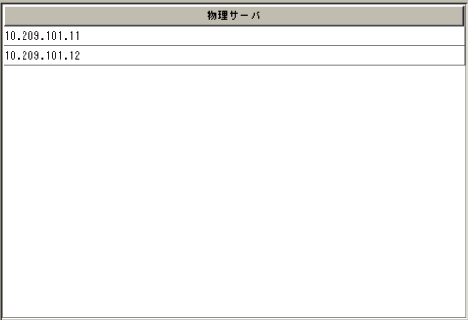

図6-30 物理サーバリスト（BIG-IP）の表示イメージ
表6-33 物理サーバリスト（BIG-IP）の表示項目の説明
表示項目 内容 ［物理サーバ］ 物理サーバのIPアドレスが表示されます。IPアドレスは，IPv4形式（nnn.nnn.nnn.nnn）で表示されます。 (g) 物理サーバポートリスト（BIG-IP）
該当する物理サーバに設定されているポートの一覧表です。

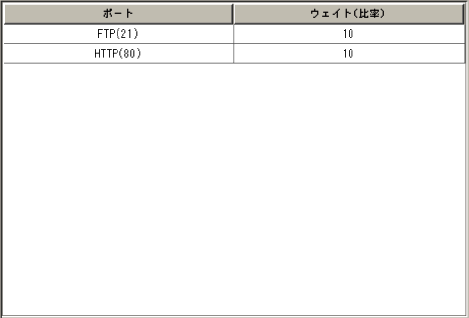

図6-31 物理サーバポートリスト（BIG-IP）の表示イメージ
表6-34 物理サーバポートリスト（BIG-IP）の表示項目の説明
表示項目 内容 ［ポート］ 該当する物理サーバに設定されているポート番号が表示されます。 ［ウェイト（比率）］ ウェイト（比率）の値が表示されます。 物理サーバポートリストは，選択したネットワーク構成要素によって表示内容が異なります。選択したネットワーク構成要素と物理サーバポートリストの内容の関係について，次の表に示します。
表6-35 選択するネットワーク構成要素と物理サーバポートリストの表示内容
ネットワーク構成要素 物理サーバポートリスト 物理サーバツリーの物理サーバ 選択した物理サーバ下に設定されているすべてのポートが表示されます。 バインド状況ツリーの物理サーバ 選択した物理サーバ下に設定されているポートのうち，バインドされているポートだけ表示されます。
(7) リストエリア（HA8000-ie/Loadflowbal）
リストエリアには，ネットワーク構成ツリーで選択した各要素の中身が一覧（リスト）で表示されます。選択した要素によって，表示される内容が異なります。ツリーエリアで選択した要素とリストエリアに表示される内容の対応を，次の表に示します。
表6-36 ツリーエリアで選択した要素とリストエリアに表示される内容の対応（HA8000-ie/Loadflowbal）
ツリーエリアで選択した要素 リストエリアに表示される内容 ルート スイッチリスト SLBが設定されているスイッチが一覧で表示されます。 スイッチ サブツリーリスト 該当するスイッチの配下にあるサブツリーのルート名が一覧で表示されます。
- 論理サーバツリーのルート
- バインド状況ツリーのルート
論理サーバリスト 該当するスイッチに設定されている論理サーバが一覧で表示されます。
- 論理サーバツリーの論理サーバ
- バインド状況ツリーの論理サーバ※
論理サーバポートリスト 該当する論理サーバに設定されているポートが一覧で表示されます。
- 物理サーバツリーのルート
- バインド状況ツリーの論理サーバポート
物理サーバリスト 該当するスイッチに設定されている物理サーバが一覧で表示されます。
- 物理サーバツリーの物理サーバ
- バインド状況ツリーの物理サーバ※
物理サーバポートリスト 該当する物理サーバに設定されているポートが一覧で表示されます。
- 注※
- リストエリアには，バインドされているポートだけ表示されます。
以降に，リストエリアに表示される，それぞれのリストの表示イメージを示します。また，各リストの表示項目の詳細について説明します。
(a) スイッチリスト（HA8000-ie/Loadflowbal）
SLBが設定されているスイッチとスイッチの状態を示す一覧表です。

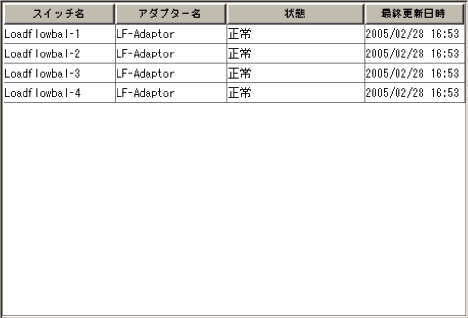

図6-32 スイッチリスト（HA8000-ie/Loadflowbal）の表示イメージ
表6-37 スイッチリスト（HA8000-ie/Loadflowbal）の表示項目の説明
表示項目 内容 ［スイッチ名］ 該当するアダプターサーバのスイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。 ［アダプター名］ 該当するアダプターサーバの動作条件定義ファイル（nca.conf）に定義した，該当するスイッチを管理しているアダプターサーバ名が表示されます。 ［状態］ 該当するスイッチとの接続状態が表示されます。スイッチリスト（HA8000-ie/Loadflowbal）に表示される状態を次に示します。
表示される状態の意味は，ツリーエリアに表示されるアイコンの意味と同じです。表示される状態の意味については，「表6-4 状態アイコンの色と状態の意味」を参照してください。
- 「正常」
- 「構成情報の同期が必要です。」
- 「スイッチに接続できません。」
- 「アダプターが起動していません。」
［最終更新日時］ 該当するスイッチの構成情報をDBに格納した日時が表示されます。 (b) サブツリーリスト（HA8000-ie/Loadflowbal）
ネットワーク構成ツリーのサブツリーのルート名を示す一覧表です。
図6-33 サブツリーリスト（HA8000-ie/Loadflowbal）の表示イメージ
表6-38 サブツリーリスト（HA8000-ie/Loadflowbal）の表示項目の説明
表示項目 内容 ［サブツリー名］ ネットワーク構成ツリーのサブツリーのルート名が表示されます。 (c) 論理サーバリスト（HA8000-ie/Loadflowbal）
該当するスイッチに設定されている論理サーバの一覧表です。
図6-34 論理サーバリスト（HA8000-ie/Loadflowbal）の表示イメージ
表6-39 論理サーバリスト（HA8000-ie/Loadflowbal）の表示項目の説明
(d) 論理サーバポートリスト（HA8000-ie/Loadflowbal）
該当する論理サーバに設定されているポートの一覧表です。

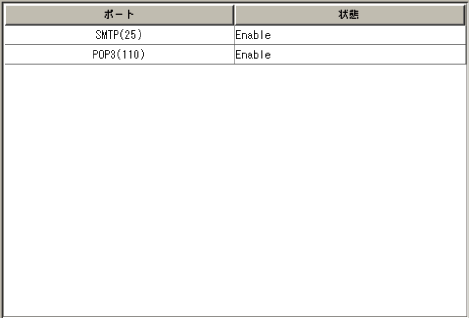

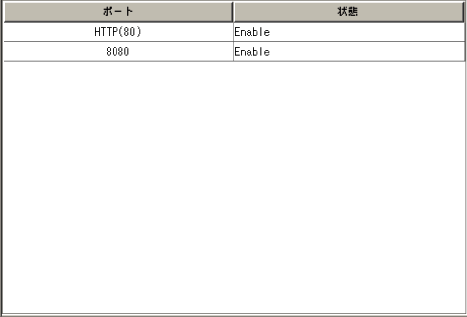

図6-35 論理サーバポートリスト（HA8000-ie/Loadflowbal）の表示イメージ
表6-40 論理サーバポートリスト（HA8000-ie/Loadflowbal）の表示項目の説明
表示項目 内容 ［ポート］ 該当する論理サーバに設定されているポート番号が表示されます。 ［状態］ 論理サーバポートの状態が表示されます。表示される状態は次のとおりです。
- 「Enable」
該当するポートは有効な状態です。
- 「Disable」
該当するポートは無効な状態です。
論理サーバポートリストは，選択したネットワーク構成要素によって表示内容が異なります。選択したネットワーク構成要素と論理サーバポートリストの内容の関係について，次の表に示します。
表6-41 選択するネットワーク構成要素と論理サーバポートリストの表示内容
ネットワーク構成要素 論理サーバポートリスト 論理サーバツリーの論理サーバ 選択したネットワーク構成要素下に設定されているすべてのポートが表示されます。 バインド状況ツリーの論理サーバ 選択したネットワーク構成要素下に設定されているポートのうち，バインドされているポートだけ表示されます。 (e) 物理サーバリスト（HA8000-ie/Loadflowbal）
該当するスイッチに設定されている物理サーバの一覧です。

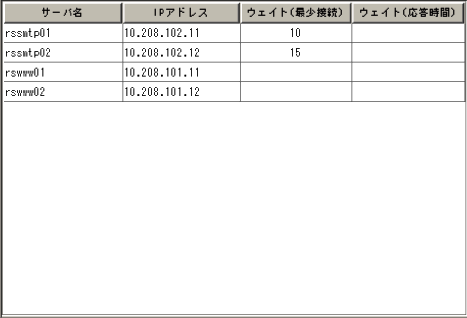

図6-36 物理サーバリスト（HA8000-ie/Loadflowbal）の表示イメージ
表6-42 物理サーバリスト（HA8000-ie/Loadflowbal）の表示項目の説明
表示項目 内容 ［サーバ名］ 物理サーバ名が表示されます。 ［IPアドレス］ 物理サーバのIPアドレスが表示されます。IPアドレスは，IPv4形式（nnn.nnn.nnn.nnn）で表示されます。 ［ウェイト（最少接続）］ 「最少接続」のウェイト値が表示されます。 ［ウェイト（応答時間）］ 「応答時間」のウェイト値が表示されます。 (f) 物理サーバポートリスト（HA8000-ie/Loadflowbal）
該当する物理サーバに設定されているポートの一覧表です。
図6-37 物理サーバポートリスト（HA8000-ie/Loadflowbal）の表示イメージ
表6-43 物理サーバポートリスト（HA8000-ie/Loadflowbal）の表示項目の説明
表示項目 内容 ［ポート］ 該当する物理サーバに設定されているポート番号が表示されます。 ［状態］ 物理サーバポートの状態が表示されます。表示される状態は次のとおりです。
- 「Enable」
該当するポートは有効な状態です。
- 「Disable」
該当するポートは無効な状態です。
物理サーバポートリストは，選択したネットワーク構成要素によって表示内容が異なります。選択したネットワーク構成要素と物理サーバポートリストの内容の関係について，次の表に示します。
表6-44 選択するネットワーク構成要素と物理サーバポートリストの表示内容
ネットワーク構成要素 物理サーバポートリスト 物理サーバツリーの物理サーバ 選択したネットワーク構成要素下に設定されているすべてのポートが表示されます。 バインド状況ツリーの物理サーバ 選択したネットワーク構成要素下に設定されているポートのうち，バインドされているポートだけ表示されます。
(8) リストエリア（STM）
リストエリアには，ネットワーク構成ツリーで選択した各要素の中身が一覧（リスト）で表示されます。選択した要素によって，表示される内容が異なります。ツリーエリアで選択した要素とリストエリアに表示される内容の対応を，次の表に示します。
表6-45 ツリーエリアで選択した要素とリストエリアに表示される内容の対応（STM）
ツリーエリアで選択した要素 リストエリアに表示される内容 ルート スイッチリスト SLBが設定されているスイッチが一覧で表示されます。 スイッチ サブツリーリスト 該当するスイッチの配下にあるサブツリーのルート名が一覧で表示されます。
- ゾーンツリーのルート
- グループツリーのルート
- 物理サーバツリーのルート
- バインド状況ツリーのルート
会社リスト 該当するスイッチに登録されている会社が一覧で表示されます。
- ゾーンツリーの会社
- バインド状況ツリーの会社※
ゾーンリスト 該当するスイッチに設定されているゾーンが一覧で表示されます。
- ゾーンツリーのゾーン
ゾーン情報リスト 該当するゾーンの設定情報が表示されます。
- グループツリーの会社
グループリスト 該当するスイッチに設定されているグループが一覧で表示されます。
- グループツリーのグループ
グループ情報リスト 該当するグループの設定情報が表示されます。
- 物理サーバツリーの会社
物理サーバリスト 該当するスイッチに設定されている物理サーバが一覧で表示されます。
- 物理サーバツリーの物理サーバ
- バインド状況ツリーの物理サーバ
物理サーバ情報リスト 該当する物理サーバの設定情報が表示されます。
- バインド状況ツリーのゾーン
- バインド状況ツリーのグループ
バインドリスト 該当するゾーンまたはグループにバインドされているグループまたは物理サーバが一覧で表示されます。
- 注※
- バインド済みのゾーンだけがリストエリアに表示されます。
以降に，リストエリアに表示される，それぞれのリストの表示イメージを示します。また，各リストの表示項目の詳細について説明します。
(a) スイッチリスト（STM）
SLBが設定されているスイッチとスイッチの状態を示す一覧表です。

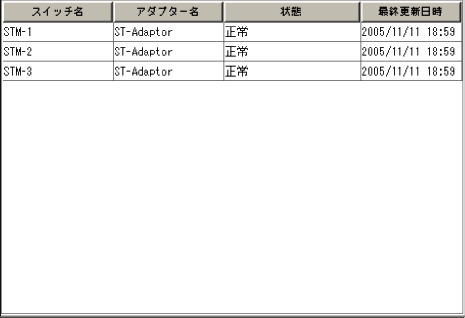

図6-38 スイッチリスト（STM）の表示イメージ
表6-46 スイッチリスト（STM）の表示項目の説明
表示項目 内容 ［スイッチ名］ 該当するアダプターサーバのスイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。 ［アダプター名］ 該当するアダプターサーバの動作条件定義ファイル（nca.conf）に定義した，該当するスイッチを管理しているアダプターサーバ名が表示されます。 ［状態］ 該当するスイッチとの接続状態が表示されます。スイッチリスト（STM）に表示される状態を次に示します。
表示される状態の意味は，ツリーエリアに表示されるアイコンの意味と同じです。表示される状態の意味については，「表6-4 状態アイコンの色と状態の意味」を参照してください。
- 「正常」
- 「構成情報の同期が必要です。」
- 「スイッチに接続できません。」
- 「アダプターが起動していません。」
［最終更新日時］ 該当するスイッチの構成情報をDBに格納した日時が表示されます。 (b) サブツリーリスト（STM）
ネットワーク構成ツリーのサブツリーのルート名を示す一覧表です。

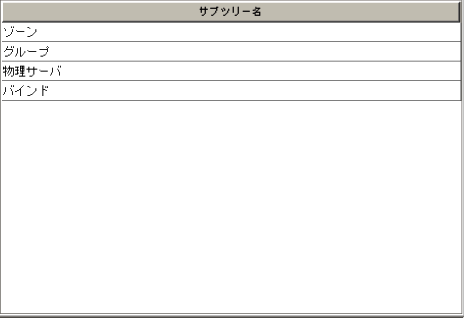

図6-39 サブツリーリスト（STM）の表示イメージ
表6-47 サブツリーリスト（STM）の表示項目の説明
表示項目 内容 ［サブツリー名］ ネットワーク構成ツリーのサブツリーのルート名が表示されます。 (c) 会社リスト
該当するスイッチに登録されている会社の一覧表です。

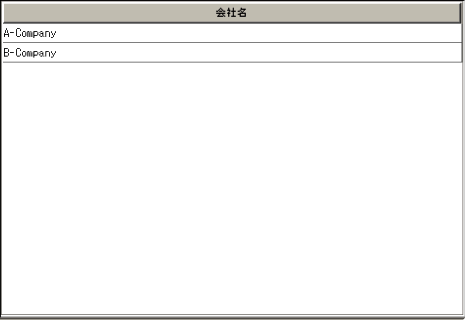

図6-40 会社リスト（STM）の表示イメージ
表6-48 会社リスト（STM）の表示項目の説明
表示項目 内容 ［会社名］ 会社名が表示されます。 (d) ゾーンリスト
該当するスイッチに設定されているゾーンの一覧です。

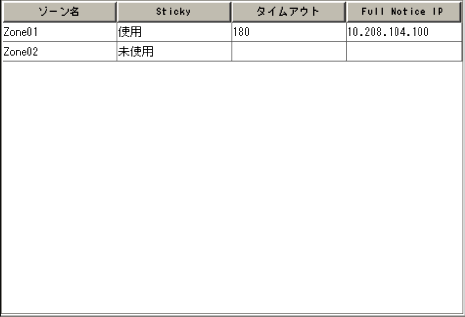

図6-41 ゾーンリスト（STM）の表示イメージ
表6-49 ゾーンリスト（STM）の表示項目の説明
表示項目 内容 ［ゾーン名］ ゾーン名が表示されます。 ［Sticky］ 該当するゾーンに，「Sticky」が使用されているかどうかが表示されます。
- 「使用」
Stickyが使用されています。
- 「未使用」
Stickyは使用されていません。
［タイムアウト］ ［Sticky］に設定されているタイムアウト値が表示されます。設定されていない場合は何も表示されません。 ［Full Notice IP］ 該当するゾーンで，「Full Notice IP」に設定されているIPアドレスが表示されます。表示形式は，IPv4形式（nnn.nnn.nnn.nnn）です。 ゾーンリストは，選択したネットワーク構成要素によって表示内容が異なります。選択したネットワーク構成要素とゾーンリストの内容の関係について，次の表に示します。
表6-50 選択するネットワーク構成要素とゾーンリストの表示内容
ネットワーク構成要素 論理サーバポートリスト ゾーンツリーの会社 選択したネットワーク構成要素下に設定されているすべてのゾーンが表示されます。 バインド状況ツリーの会社 選択したネットワーク構成要素下に設定されているゾーンのうち，バインドが設定されているゾーンだけ表示されます。 (e) ゾーン情報リスト
該当するゾーンの設定情報です。

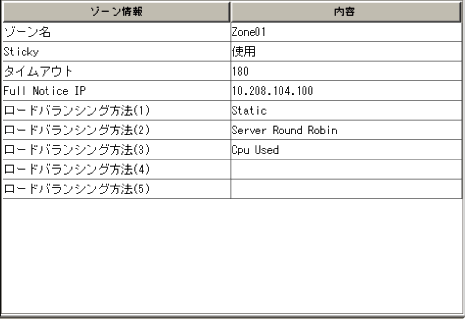

図6-42 ゾーン情報リスト（STM）の表示イメージ
表6-51 ゾーン情報リスト（STM）の表示項目の説明
(f) グループリスト
該当するスイッチに設定されているグループの一覧です。

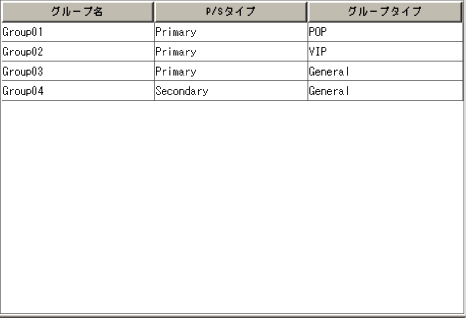

図6-43 グループリスト（STM）の表示イメージ
表6-52 グループリスト（STM）の表示項目の説明
表示項目 内容 ［グループ名］ グループ名が表示されます。 ［P/Sタイプ］ 該当するグループの動作モードが表示されます。
ロードバランシングは，Primaryが設定されているグループへ優先的に実行されます。
- 「Primary」
プライマリーとして作動させます。
- 「Secondary」
セカンダリーとして作動させます。
［グループタイプ］ グループの種別が表示されます。
- 「POP」
グループの種別はPOPグループです。
- 「VIP」
グループの種別はVIPグループです。
- 「General」
グループの種別はGeneralグループです。
(g) グループ情報リスト
該当するグループの設定情報です。

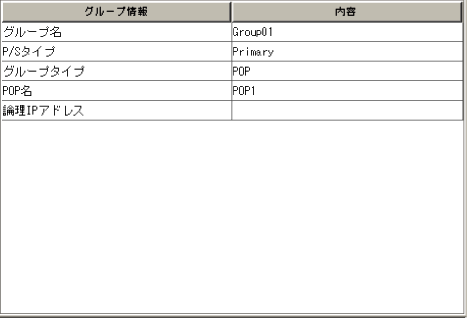

図6-44 グループ情報リスト（STM）の表示イメージ
表6-53 グループ情報リスト（STM）の表示項目の説明
表示項目 内容 ［グループ情報］ グループ名 グループリストと同様の内容が表示されます。表示内容の詳細については，「6.6.1（8）（f） グループリスト」を参照してください。 P/Sタイプ グループタイプ POP名 該当するグループの種別がPOPグループのとき，設定されているPOP名が表示されます。 論理IPアドレス 該当するグループの種別がVIPグループのとき，設定されている論理IPアドレスが表示されます。 (h) 物理サーバリスト（STM）
該当するスイッチに設定されている物理サーバの一覧です。

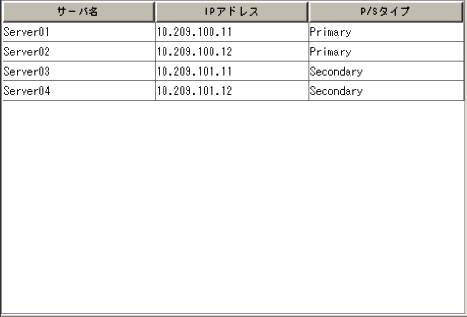

図6-45 物理サーバリスト（STM）の表示イメージ
表6-54 物理サーバリスト（STM）の表示項目の説明
表示項目 内容 ［サーバ名］ 物理サーバ名が表示されます。 ［IPアドレス］ 物理サーバのIPアドレスが表示されます。IPアドレスは，IPv4形式（nnn.nnn.nnn.nnn）で表示されます。 ［P/Sタイプ］ 該当する物理サーバの動作モードを設定します。
セカンダリーサーバは，プライマリーサーバのバックアップサーバとして使用されます。
- 「Primary」
プライマリーサーバとして作動させます。
- 「Secondary」
セカンダリーサーバとして作動させます。
該当する物理サーバの設定情報です。

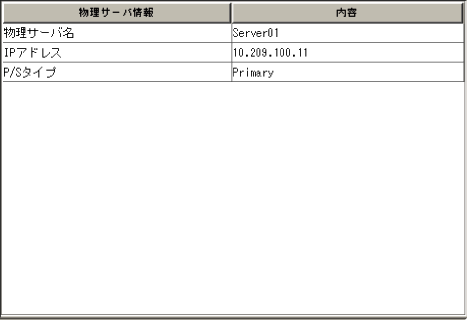

図6-46 物理サーバ情報リスト（STM）の表示イメージ
表6-55 物理サーバ情報リスト（STM）の表示項目の説明
表示項目 内容 ［物理サーバ情報］ 物理サーバ名 物理サーバリストと同様の内容が表示されます。表示内容の詳細については，「6.6.1（8）（ｈ） 物理サーバリスト（STM）」を参照してください。 IPアドレス P/Sタイプ (j) バインドリスト
該当するゾーンまたはグループにバインドされているグループまたは物理サーバの一覧表です。

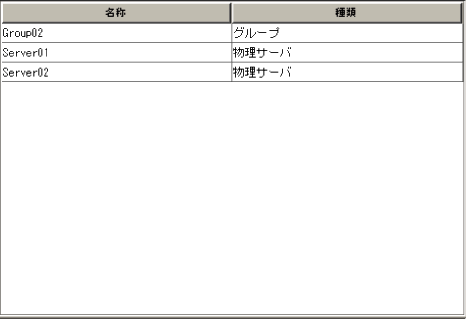

図6-47 バインドリスト（STM）の表示イメージ
表6-56 バインドリスト（STM）の表示項目の説明
表示項目 内容 ［名称］ 該当するゾーンまたはグループにバインドされているグループまたは物理サーバの名称が表示されます。 ［種類］ 該当する要素の種類が表示されます。
- 「グループ」
- 「物理サーバ」
(9) ステータスバー
現在のJP1/Cm2/NC - Viewのステータスを示すメッセージが表示されます。スイッチに対して構成情報を設定しているときには「ネットワーク構成情報の設定処理中です。」が表示されます。設定処理が終了すると，「ネットワーク構成情報の設定が完了しました。」または「ネットワーク構成情報の設定が失敗しました。」が表示されます。
All Rights Reserved. Copyright (C) 2009, 2012, Hitachi, Ltd.
![[図データ]](FIGURE/NCKS0200.GIF)
![[図データ]](FIGURE/NCKS0300.GIF)
![[図データ]](FIGURE/NCKS0400.GIF)
![[図データ]](FIGURE/NCKS0500.GIF)
![[図データ]](FIGURE/NCKS0600.GIF)
![[図データ]](FIGURE/NCKS0700.GIF)
![[図データ]](FIGURE/NCKS0800.GIF)
![[図データ]](FIGURE/NCKS0900.GIF)
![[図データ]](FIGURE/NCKS1000.GIF)
![[図データ]](FIGURE/NCKS1100.GIF)
![[図データ]](FIGURE/NCKS1200.GIF)
![[図データ]](FIGURE/NCKS1300.GIF)
![[図データ]](FIGURE/NCKS1400.GIF)
![[図データ]](FIGURE/NCKS1500.GIF)
![[図データ]](FIGURE/NCKS1600.GIF)
![[図データ]](FIGURE/NCKS1700.GIF)
![[図データ]](FIGURE/NCKS1800.GIF)
![[図データ]](FIGURE/NCKS1900.GIF)
![[図データ]](FIGURE/NCKS2000.GIF)
![[図データ]](FIGURE/NCKS2100.GIF)
![[図データ]](FIGURE/NCKS2200.GIF)
![[図データ]](FIGURE/NCKS2300.GIF)
![[図データ]](FIGURE/NCKS2400.GIF)
![[図データ]](FIGURE/NCKS2500.GIF)
![[図データ]](FIGURE/NCKS2600.GIF)
![[図データ]](FIGURE/NCKS2700.GIF)
