JP1/Cm2/Network Element Configuration 機能・構築ガイド
JP1/Cm2/NCのインストールとセットアップの作業の流れを,次の図に示します。インストールとセットアップの順序は,図中に示す番号の順番に沿って作業してください。

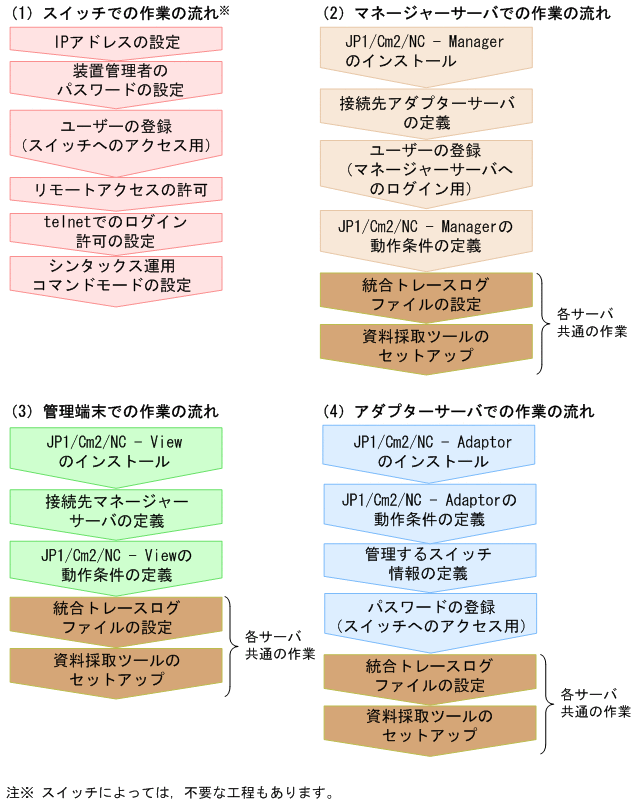

図3-1 JP1/Cm2/NCのインストールとセットアップの作業の流れ
アダプターサーバの作業は,次のJP1/Cm2/NC - Adaptorに対する作業になります。
- JP1/Cm2/NC - Adaptor for AX Series
- JP1/Cm2/NC - Adaptor for BS Series
- JP1/Cm2/NC - Adaptor for Cisco Switch
- JP1/Cm2/NC - Adaptor for F5 Load Balancer
- JP1/Cm2/NC - Adaptor for GS Series
- JP1/Cm2/NC - Adaptor for HA8000-ie/Loadflowbal
- JP1/Cm2/NC - Adaptor for System Traffic Manager
インストールとセットアップの作業項目とマニュアルの参照先を,次の表に示します。なお,次に示す作業については,各サーバで共通です。そのため,このマニュアルではまとめて記載しています。
- 統合トレースログファイルの設定
- 資料採取ツールのセットアップ
表3-1 インストールとセットアップの作業項目とマニュアルの参照先
図3-1との対応 作業項目 参照先 (1) スイッチでの作業※ 「3.3.1(1) IPアドレスの設定」 「3.3.1(2) 装置管理者のパスワードの設定」 「3.3.1(3) ユーザーの登録(スイッチへのアクセス用)」 「3.3.1(4) リモートアクセスの許可」 「3.3.1(5) telnetでのログイン許可の設定」 「3.3.1(6) シンタックス運用コマンドモードの設定」 (2) マネージャーサーバでの作業 「3.2.1 インストール」 「3.3.2(1) 接続先アダプターサーバの定義」 「3.3.2(2) ユーザーの登録(マネージャーサーバへのログイン用)」 「3.3.2(3) JP1/Cm2/NC - Managerの動作条件の定義」 (3) 管理端末での作業 「3.2.1 インストール」 「3.3.3(1) 接続先マネージャーサーバの定義」 「3.3.3(2) JP1/Cm2/NC - Viewの動作条件の定義」 (4) アダプターサーバでの作業 「3.2.1 インストール」 「3.3.4(1) JP1/Cm2/NC - Adaptorの動作条件の定義」 「3.3.4(2) JP1/Cm2/NC - Adaptorで管理するスイッチの情報の定義」 「3.3.4(3) JP1/Cm2/NC - Adaptorのパスワードの登録(スイッチへのアクセス用)」 共通 各サーバ共通の作業 「3.3.5 統合トレースログファイルの設定」 「3.3.6 資料採取ツールのセットアップ」
- 注※
- スイッチによって設定項目が異なります。各スイッチに必要な設定項目を次の表に示します。必要な項目だけ参照してください。
表3-2 各スイッチに必要な設定項目
設定項目 対象スイッチ AX2400S・
AX3600S・
BS2000・
BS320・
BS500・
BS500 1Gbx40AX5400S・
AX7800S・
GS3000・
GS4000BIG-IP BS1000 Cisco Catalyst HA8000-ie/Loadflowbal STM IPアドレスの設定 ○ ○ ○ ○ ○ ○ − 装置管理者のパスワードの設定 ○ ○ − − − ○ − ユーザーの登録(スイッチへのアクセス用) ○ ○ ○ ○ ○ ○ ○ リモートアクセスの許可 ○ ○ − − − − − telnetでのログイン許可の設定 ○ ○ − − − ○ − シンタックス運用コマンドモードの設定 − ○ − − − − −
- (凡例)
- ○:設定が必要である。
- −:該当しない。
