BLCDIRSディレクトリ情報データベースは次のように分類されます。
表D-9 BLCDIRSディレクトリ情報データベースの分類一覧
分類 | 内容 |
---|---|
ビュー | ビュー(ビューにカラムを追加できます) |
製品提供テーブル | カスタマイズ禁止のテーブル |
テンプレートテーブル | テーブルにカラムを追加できるテーブル |
作業領域テーブル | ユーザ情報を管理するテーブル |
ポータル用テーブル | ポータル情報を管理するテーブル |
帳票利用者テーブル | 帳票利用者を管理するテーブル |
代行者管理テーブル | 代行者の設定を管理するテーブル |
BLCDIRSディレクトリ情報データベースのテーブル名,およびビューの一覧を次に示します。
表D-10 BLCDIRSディレクトリ情報データベースのテーブル名,およびビュー名一覧
分類 | テーブル名,またはビュー名(和名) | テーブル名,またはビュー名 | テーブル名,またはビュー名(エイリアス) |
---|---|---|---|
ビュー | 組織情報検索ビュー | BLC_ORG_V | BLCOrgView |
ユーザ情報検索ビュー | BLC_USER_V | BLCUserView | |
宛先情報検索ビュー | BLC_TARGET_USER_V | BLCTargetUserView | |
製品提供テーブル | 役職情報テーブル | BLC_JOB_TITLE_T | BLCJobTitle |
宛先情報テーブル | BLC_TARGET_USER_T | BLCTargetUser | |
テンプレートテーブル | 組織管理情報テーブル | BLC_ORG_T | BLCOrg |
ユーザ情報テーブル | BLC_USER_INFO_T | BLCUserInfo | |
ポータル用テーブル | Portalカスタマイズ情報テーブル | BLC_PORTAL_INFO_T | BLCPortalInfo |
帳票利用者情報 | 帳票利用者権限テーブル | BLC_FORM_USERAUTH_T | BLCFormUserAuth |
代行者情報 | 代行者管理テーブル | BLC_AGENT_INFO_T | BLCAgentInfo |

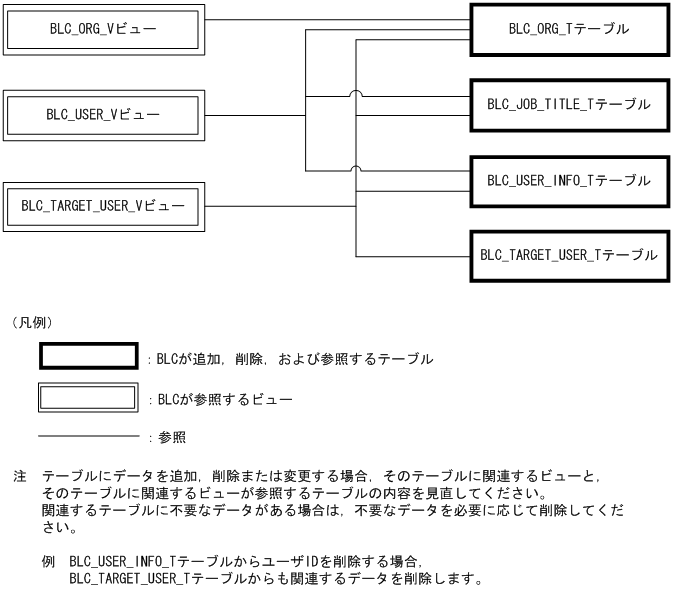

BLCDIRSディレクトリ情報のビュー,およびビューが参照しているテーブルの関連図を次に示します。
図D-2 ビュー,およびビューが参照しているテーブルの関連図
BLCDIRSディレクトリ情報データベースのテーブル名,およびビューの詳細を次に説明します。
組織階層の情報を参照するためのビューです。BLC_ORG_Vビューのカラム名の一覧を次に示します。
表D-11 BLC_ORG_Vビューのカラム名一覧
カラム名 | 意味 | テンプレートテーブルとの対応 | |
---|---|---|---|
対象テーブル | 対象カラム | ||
CDORG | 組織コード※1 | BLC_ORG_T | CDORG |
NMORG | 組織略称 | BLC_ORG_T | NMORG |
NMORGFULL | 組織名 | BLC_ORG_T | NMORGFULL |
CDPARENTORG | 上位組織コード※2 | BLC_ORG_T | CDPARENTORG |
ユーザ情報を参照するためのビューです。BLC_USER_Vビューのカラム名の一覧を次に示します。
表D-12 BLC_USER_Vビューのカラム名一覧
カラム名 | 意味 | テンプレートテーブルとの対応 | 製品提供テーブルとの対応 | ||
---|---|---|---|---|---|
対象テーブル | 対象カラム | 対象テーブル | 対象カラム | ||
CDUSER | ユーザID | BLC_USER_INFO_T | CDUSER | − | − |
CDLOGINPASSWORD | パスワード | BLC_USER_INFO_T | CDLOGINPASSWORD | − | − |
CDPERSONALNO | 従業員番号 | BLC_USER_INFO_T | CDPERSONALNO | − | − |
NMLASTNAMEJ | 氏名漢字名字 | BLC_USER_INFO_T | NMLASTNAMEJ | − | − |
NMFIRSTNAMEJ | 氏名漢字名前 | BLC_USER_INFO_T | NMFIRSTNAMEJ | − | − |
NMLASTNAMEK | 氏名カナ名字 | BLC_USER_INFO_T | NMLASTNAMEK | − | − |
NMFIRSTNAMEK | 氏名カナ名前 | BLC_USER_INFO_T | NMFIRSTNAMEK | − | − |
NMLASTNAMEE | 氏名英字名字 | BLC_USER_INFO_T | NMLASTNAMEE | − | − |
NMFIRSTNAMEE | 氏名英字名前 | BLC_USER_INFO_T | NMFIRSTNAMEE | − | − |
CDBELONGTO | 所属する組織コード | BLC_USER_INFO_T | CDBELONGTO | − | − |
NMBELONGTO | 所属する組織略称 | BLC_ORG_T | NMORG | − | − |
CDJOBTITLE | 役職コード | BLC_USER_INFO_T | CDJOBTITLE | − | − |
NMJOBTITLEFULL | 役職名 | − | − | BLC_JOB_TITLE_T | NMJOBTITLEFULL |
NMJOBTITLE | 役職略称 | − | − | BLC_JOB_TITLE_T | NMJOBTITLE |
NUORDER | 役職順序 | − | − | BLC_JOB_TITLE_T | NUORDER |
NMMAILADDRESS | メール(e-Mail) | BLC_USER_INFO_T | NMMAILADDRESS | − | − |
NMTELOUTSIDE | TEL外線 | BLC_USER_INFO_T | NMTELOUTSIDE | − | − |
NMTELEXTENSION | TEL内線 | BLC_USER_INFO_T | NMTELEXTENSION | − | − |
NUADMINAUTHORITY | 管理者権限 | BLC_USER_INFO_T | NUADMINAUTHORITY | − | − |
NUALTERNATEAUTHORITY | 代行権限 | BLC_USER_INFO_T | NUALTERNATEAUTHORITY | − | − |
CFLOGINSTATUS | ログイン可否ステータス | BLC_USER_INFO_T | CFLOGINSTATUS | − | − |
CFSHARESTATUS | 共有トレイステータス | BLC_USER_INFO_T | CFSHARESTATUS | − | − |
個人ごとの宛先作業者を保存し,参照するためのビューです。BLC_TARGET_USER_Vビューのカラム名の一覧を次に示します。
表D-13 BLC_TARGET_USER_Vビューのカラム名一覧
カラム名 | 意味 | テンプレートテーブルとの対応 | 製品提供テーブルとの対応 | ||
---|---|---|---|---|---|
対象テーブル | 対象カラム | 対象テーブル | 対象カラム | ||
CDUSER | ユーザID | − | − | BLC_TARGET_USER_T | CDUSER |
CDTARGET | 宛先作業者ID | − | − | BLC_TARGET_USER_T | CDTARGET |
NMBELONGTO | 宛先の所属する組織略称 | BLC_ORG_T | NMORG | − | − |
CDJOBTITLE | 宛先の役職コード | BLC_USER_INFO_T | CDJOBTITLE | − | − |
NMJOBTITLE | 宛先の役職略称 | − | − | BLC_JOB_TITLE_T | NMJOBTITLE |
NMLASTNAME | 宛先の氏名漢字名字 | BLC_USER_INFO_T | NMLASTNAMEJ | − | − |
NMFIRSTNAME | 宛先の氏名漢字名前 | BLC_USER_INFO_T | NMFIRSTNAMEJ | − | − |
CFLOGINSTATUS | 宛先のログイン可否ステータス | BLC_USER_INFO_T | CFLOGINSTATUS | − | − |
役職の情報を管理するテーブルです。BLC_JOB_TITLE_Tテーブルのカラム名の一覧を次に示します。
表D-14 BLC_JOB_TITLE_Tテーブルのカラム名一覧
カラム名 | データ型 | サイズ (バイト) |
意味 | 属性 | 備考 |
---|---|---|---|---|---|
CDJOBTITLE | MVARCHAR※ | 128 | 役職コード | (主キー) NOTNULL |
− |
NUORDER | SMALLINT |
|
役職順序 | NOTNULL | 0以上 値の小さい役職を上位役職とし,値の大きい役職を下位役職とします。 役職順序に同じ値を設定した役職については,役職の一覧をドロップダウンリストなどで表示する場合に並び順が不定となります。 |
NMJOBTITLEFULL | MVARCHAR※ | 128 | 役職名 漢字 | − | − |
NMJOBTITLE | MVARCHAR※ | 128 | 役職略称 | NOTNULL INDEX |
"TOP"および"LOW"は使用できません。 "-"(半角ハイフン)および","(半角コンマ)は使用できません。 |
NMNAMEK | MVARCHAR※ | 128 | 役職名 カナ | − | − |
NMNAMEE | VARCHAR | 128 | 役職名 英字 | − | − |
宛先情報を管理するテーブルです。BLC_TARGET_USER_Tテーブルのカラム名の一覧を次に示します。
表D-15 BLC_TARGET_USER_Tテーブルのカラム名一覧
カラム名 | データ型 | サイズ (バイト) |
意味 | 属性 | 備考 |
---|---|---|---|---|---|
CDUSER | VARCHAR | 128 | ユーザID | (主キー) NOTNULL |
BLC_USER_INFO_TテーブルにあるユーザIDを指定します。 |
CDTARGET | VARCHAR | 128 | 宛先作業者ID | (主キー) NOTNULL |
BLC_USER_INFO_TテーブルにあるユーザIDを指定します。 |
エンドユーザ操作(電子フォームワークフローの「宛先管理」機能)で宛先情報が設定されます。
組織管理情報テーブルのテンプレートテーブルです。BLC_ORG_Tテーブルのカラム名の一覧を次に示します。
表D-16 BLC_ORG_Tテーブルのカラム名一覧
カラム名 | データ型 | サイズ (バイト) |
意味 | 属性 | 備考 |
---|---|---|---|---|---|
CDORG | MVARCHAR※ | 128 | 組織コード | (主キー) NOTNULL |
"$root"はシステムで予約されています。"$root"以外のコードで指定してください。 |
NMORG | MVARCHAR※ | 128 | 組織略称 | NOTNULL INDEX |
− |
NMORGFULL | MVARCHAR※ | 128 | 組織名 | − | − |
CDPARENTORG | MVARCHAR※ | 128 | 上位組織コード | NOTNULL INDEX |
最上位組織では上位組織コードに"$root"を格納します。 |
管理者が,SQLなどでユーザ情報を設定してください。一つの組織に登録するユーザは,300人程度までにしてください。登録するユーザが300人を超えると,ユーザ選択画面の処理に時間が掛かるようになります。
テーブルへのカラムの追加カスタマイズができます。
テーブルに定義されている次の項目の変更,および削除をしないでください。
ユーザ情報テーブルのテンプレートテーブルです。BLC_USER_INFO_Tテーブルのカラム名の一覧を次に示します。
表D-17 BLC_USER_INFO_Tテーブルのカラム名一覧
カラム名 | データ型 | サイズ (バイト) |
意味 | 属性 | 備考 |
---|---|---|---|---|---|
CDUSER | VARCHAR | 128 | ユーザID | (主キー) NOTNULL |
32バイト以内の半角英数字だけの文字列で指定します。 |
CDLOGINPASSWORD | VARCHAR | 128 | パスワード | − | A-Z,a-z,0-9の範囲で,8文字以上の文字列で指定します。 |
CDPERSONALNO | MVARCHAR※ | 128 | 従業員番号 | − | − |
NMLASTNAMEJ | MVARCHAR※ | 62 | 氏名漢字名字 | INDEX | − |
NMFIRSTNAMEJ | MVARCHAR※ | 62 | 氏名漢字名前 | INDEX | − |
NMLASTNAMEK | MVARCHAR※ | 62 | 氏名カナ名字 | − | − |
NMFIRSTNAMEK | MVARCHAR※ | 62 | 氏名カナ名前 | − | − |
NMLASTNAMEE | VARCHAR | 62 | 氏名英字名字 | − | − |
NMFIRSTNAMEE | VARCHAR | 62 | 氏名英字名前 | − | − |
CDBELONGTO | MVARCHAR※ | 128 | 所属する組織コード | NOTNULL INDEX |
BLC_ORG_Tテーブルにある組織コードを指定します。 |
CDJOBTITLE | MVARCHAR※ | 128 | 役職コード | NOTNULL | BLC_JOB_TITLE_Tテーブルにある役職コードを指定します。 |
NMMAILADDRESS | VARCHAR | 128 | メール(e-Mail) | − | − |
NMTELOUTSIDE | VARCHAR | 128 | TEL外線 | − | − |
NMTELEXTENSION | VARCHAR | 128 | TEL内線 | − | − |
NUADMINAUTHORITY | SMALLINT |
|
管理者権限 | NOTNULL | 一般ユーザ:0 システム管理者:1 共有トレイ管理者:2 デフォルトでは,「0」が指定されています。 |
NUALTERNATEAUTHORITY | SMALLINT |
|
代行権限 | NOTNULL | 利用者:0 代行者:1 振替作業者:2 デフォルトでは,「0」が指定されています。 |
CFLOGINSTATUS | SMALLINT |
|
ログイン可否ステータス | NOTNULL | 可:0 不可:1 デフォルトでは,「0」が指定されています。 |
CFSHARESTATUS | SMALLINT |
|
共有トレイステータス | NOTNULL | ユーザ情報として登録する場合:0 共有トレイ情報として登録する場合:1 デフォルトでは,「0」が指定されています。 |
管理者が,SQLなどでユーザ情報を設定してください。
テーブルへのカラムの追加カスタマイズができます。
テーブルに定義されている次の項目の変更,および削除をしないでください。
ポータルのカスタマイズ情報を管理するテーブルです。BLC_PORTAL_INFO_Tテーブルのカラム名の一覧を次に示します。
表D-18 BLC_PORTAL_INFO_Tテーブルのカラム名一覧
カラム名 | データ型 | サイズ (バイト) |
意味 | 属性 | 備考 |
---|---|---|---|---|---|
CDUSER | VARCHAR | 128 | ユーザID | (主キー) NOTNULL |
32バイト以内の半角英数字だけの文字列で指定します。 |
BNPERSONALIZEINFO※1 | BLOB※2 |
|
ポータルカスタマイズ情報 | − | Portalで使用します。 BLCでは更新しません。 |
帳票を利用できる組織や役職情報を保存するテーブルです。BLC_FORM_USERAUTH_Tテーブルのカラム名の一覧を次に示します。
表D-19 BLC_FORM_USERAUTH_Tテーブルのカラム名一覧
カラム名 | データ型 | サイズ (バイト) |
意味 | 属性 | 備考 |
---|---|---|---|---|---|
CDFORMID | VARCHAR | 80 | 帳票ID | (主キー) NOTNULL |
管理テーブルと関連させるキー |
NUFORMVERSION | SMALLINT |
|
帳票バージョン | (主キー) NOTNULL |
− |
CDORG | MVARCHAR※ | 128 | 帳票利用組織 | (主キー) NOTNULL |
− |
CDJOBTITLE | MVARCHAR※ | 128 | 帳票利用役職 | (主キー) NOTNULL |
− |
NUSTATUS | SMALLINT |
|
帳票の状態 | − | 帳票がシステムに登録されている状態:0 |
代行者の設定を管理するテーブルです。BLC_AGENT_INFO_Tテーブルのカラム名の一覧を次に示します。
表D-20 BLC_AGENT_INFO_Tテーブルのカラム名一覧
カラム名 | データ型 | サイズ (バイト) |
意味 | 属性 | 備考 |
---|---|---|---|---|---|
CDUSER | VARCHAR | 128 | ユーザIDまたは共有トレイID | (主キー)NOTNULL | − |
CDSUBUSER | VARCHAR | 128 | 代行者のユーザID | (主キー)NOTNULL | − |
