3.4.2　条件および生成ルールを定義する

条件および生成ルールは，SQL文で定義します。

SQL文を定義するときに考慮する内容，例題「販売業務」で定義する条件および生成ルールについて説明します。

〈この項の構成〉

(1)　SQL文を定義するときに考慮する内容

SQL文を定義する場合，ビジネスプロセスを運用したときにワーク管理システムがどのようにデータベースを検索するかを考慮する必要があります。

SQL文で条件および生成ルールを定義するときに考慮する内容を次の表に示します。

表3‒15　SQL文で条件および生成ルールを定義するときに考慮する内容

評価対象

評価の戻り値

条件

  • 業務ステップの完了条件

  • 作業の発生条件

  • 作業の完了条件

  • 分岐条件

問い合わせ結果が存在する場合は，真とします。問い合わせ結果が存在しない場合は，偽とします。

なお，COUNT(*)を指定すると常に真と見なすので，指定しないこと。

生成ルール

  • 並列作業の生成ルール

問い合わせ結果の先頭列のすべての行に格納された文字列を，子作業の識別子とします。
SQL文を記述するときの注意事項

「'」（半角シングルクォーテーション）で囲まれた文字列の間に改行を入れると，「\n」という改行コードが入っているものとして扱われます（「\r \n」にはなりません）。

ページの先頭へ

(2)　定義する条件および生成ルール

例題「販売業務」で定義する条件および生成ルールを次の表に示します。

表3‒16　例題「販売業務」で定義する条件（業務ステップの完了条件）

業務ステップ

定義する条件

見積中

見積終了

受注処理待ち

−

請求待ち

−

納品待ち

−

入金待ち

−

（凡例）−：該当しません

表3‒17　例題「販売業務」で定義する条件（作業の発生条件および完了条件）

作業

定義する条件

発生条件

完了条件

一般見積作成

一般見積開始

−

特別見積作成

特別見積開始

−

受注登録

−

−

売掛・請求レコード作成

−

−

納品日指示

−

−

納品確認

−

納品確認完了

請求書出力

−

−

入金登録

−

請求書出力完了

（凡例）−：該当しません

表3‒18　例題「販売業務」で定義する条件（作業の分岐条件）

制御ノード

定義する条件

分岐ノード（Source後）

直接受注

分岐ノード（見積後）

見積完了

先着ノード（受注前）

−

分岐ノード（受注後）

受注完了

分業ノード（請求・納品前）

−

待合ノード（入金前）

−

先着ノード（Sink前）

−

（凡例）−：該当しません

表3‒19　例題「販売業務」で定義する生成ルール（並列作業の生成ルール）

作業

定義する条件

一般見積作成

−

特別見積作成

−

受注登録

−

売掛・請求レコード作成

−

納品日指示

−

納品確認

納品子作業生成

請求書出力

−

入金登録

−

（凡例）−：該当しません

(a)　条件の定義

条件の定義方法を次に示します。

  1. ［アウトライン］ビューのビジネスプロセスツリーから［条件］を右クリックし，［新規作成］を選択する

    ［条件］の下に［新規条件定義１］が作成されます。

  2. ［アウトライン］ビューのビジネスプロセスツリーから［新規条件定義１］を右クリックし，［プロパティ］を選択する

    ［条件プロパティ］ダイアログが表示されます。

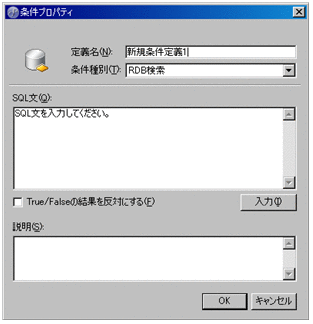

    図3‒12　［条件プロパティ］ダイアログ

    [図データ]

  3. 定義名を入力する

  4. SQL文を入力する

  5. 必要に応じて説明を入力する

  6. ［OK］ボタンをクリックする

操作2.および操作3.で定義する内容を次に示します。

  • 業務ステップ「見積中」で定義する「見積終了」の内容

    表3‒20　業務ステップ「見積中」で定義する「見積終了」の内容

    項目

    定義する内容

    定義名

    見積終了

    SQL文

    select * from 見積 where 商談番号='@PIName' and 見積完了フラグ='ON'

  • 作業「一般見積作成」で定義する「一般見積開始」の内容

    表3‒21　作業「一般見積作成」で定義する「一般見積開始」の内容

    項目

    定義する内容

    定義名

    一般見積開始

    SQL文

    select * from 商談 where 商談番号='@PIName' and 見積区分='1'

  • 作業「特別見積作成」で定義する「特別見積開始」の内容

    表3‒22　作業「特別見積作成」で定義する「特別見積開始」の内容

    項目

    定義する内容

    定義名

    特別見積開始

    SQL文

    select * from 商談 where 商談番号='@PIName' and 見積区分='2'

  • 作業「納品確認」で定義する「納品確認完了」の内容

    表3‒23　作業「納品確認」で定義する「納品確認完了」の内容

    項目

    定義する内容

    定義名

    納品確認完了

    SQL文

    select * from 受注 where 商談番号='@PIName' and 納品指示完了フラグ is not null

  • 作業「入金登録」で定義する「請求書出力完了」の内容

    表3‒24　作業「入金登録」で定義する「請求書出力完了」の内容

    項目

    定義する内容

    定義名

    請求書出力完了

    SQL文

    select * from 受注 where 商談番号='@PIName' and 請求書発行フラグ='ON'

  • 制御ノード「分岐ノード（Source後）」で定義する「直接受注」の内容

    表3‒25　制御ノード「分岐ノード（Source後）」で定義する「直接受注」の内容

    項目

    定義する内容

    定義名

    直接受注

    SQL文

    select * from 商談 where 商談番号='@PIName' and 見積区分='0'

  • 制御ノード「分岐ノード（見積後）」で定義する「見積完了」の内容

    表3‒26　制御ノード「分岐ノード（見積後）」で定義する「見積完了」の内容

    項目

    定義する内容

    定義名

    見積完了

    SQL文

    select * from 見積 where 商談番号='@PIName' and 見積完了日 is not null

  • 制御ノード「分岐ノード（受注後）」で定義する「受注完了」の内容

    表3‒27　制御ノード「分岐ノード（受注後）」で定義する「受注完了」の内容

    項目

    定義する内容

    定義名

    受注完了

    SQL文

    select * from 受注 where 商談番号='@PIName' and 受注完了日 is not null

(b)　生成ルールの定義

生成ルールの定義方法を次に示します。

  1. ［アウトライン］ビューのビジネスプロセスツリーから［生成ルール］を右クリックし，［新規作成］を選択する

    ［生成ルール］の下に［新規生成ルール定義１］が作成されます。

  2. ［アウトライン］ビューのビジネスプロセスツリーから［新規生成ルール定義１］を右クリックし，［プロパティ］を選択する

    ［生成ルールプロパティ］ダイアログが表示されます。

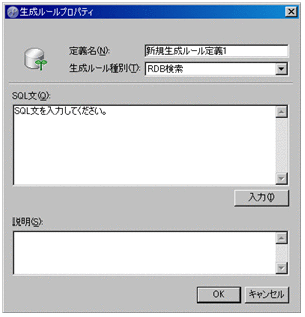

    図3‒13　［生成ルールプロパティ］ダイアログ

    [図データ]

  3. 定義名を入力する

  4. SQL文を入力する

  5. 必要に応じて説明を入力する

  6. ［OK］ボタンをクリックする

操作2.および操作3.で定義する内容を次に示します。

  • 並列作業「納品確認」で定義する「納品子作業生成」の内容

    表3‒28　並列作業「納品確認」で定義する「納品子作業生成」の内容

    項目

    定義する内容

    定義名

    納品子作業生成

    SQL文

    select 納入明細番号 from 納入明細 where 商談番号='@PIName' and 納品指示日 is not null and 納入日 is not null

ページの先頭へ
