1台のサーバマシンに一つのサービスユニットを配置する場合のシステム構成を図に示します。なお，以降のシステム構築の説明は，次の図に示すシステム構築例を使用します。

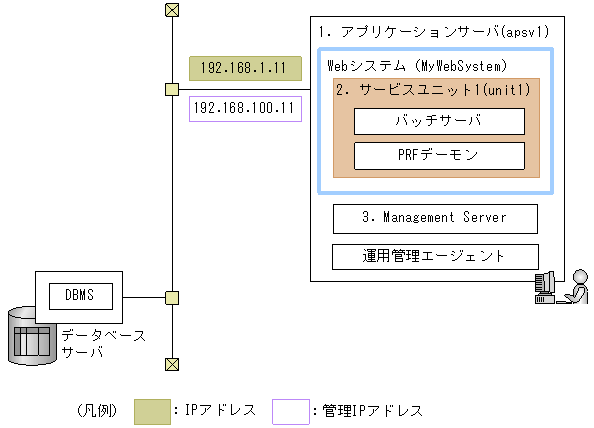

図10-3　システム構築例

システム構築例で使用している設定を，次に示します。以降の説明では，次に示す内容でシステムを構築しています。

1. アプリケーションサーバ（アプリケーションサーバ名：apsv1）

   • 管理IPアドレス　192.168.100.11
   • IPアドレス　192.168.1.11
   • ポート番号　80
2. サービスユニット1（サービスユニット名：unit1）
3. Management Server

   • ユーザID　cosmi_admin
   • パスワード　cosmi_admin_passwd
   • 管理IPアドレス　192.168.100.11

サーバマシン内に複数のサービスユニットを配置する場合の構築例を次の図に示します。

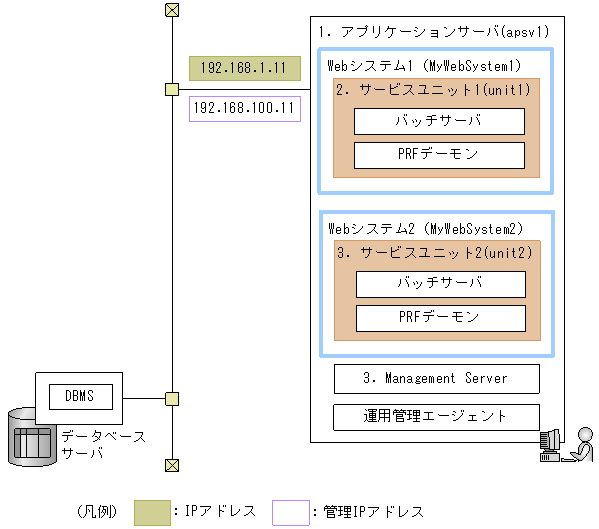

図10-4　サーバマシン内に複数のサービスユニットを配置する場合の構築例

この図では，アプリケーションサーバ内に，サービスユニット1とサービスユニット2が配置されています。この場合，複数の業務をそれぞれサービスユニットに対応させているため，サービスユニット1およびサービスユニット2は別のWebシステムとして簡易構築定義ファイルに定義します。なお，複数のサービスユニットを同じWebシステムにも配置できます。

定義の詳細については，「10.5.2　簡易構築定義ファイルの作成例」を参照してください。
