簡易構築定義ファイルの作成

Webシステムごとに，簡易構築定義ファイルの設定内容について説明します。

●統合ネーミングスケジューラサーバ用のWebシステム

Webシステムの属性定義
統合ネーミングスケジューラサーバを構築するWebシステムを定義します。
負荷分散機の定義
負荷分散機は定義できません。負荷分散機を定義した場合は，エラーとなります。
物理ティアの定義
物理ティア（ctm-tier）を定義します。
統合ネーミングスケジューラサーバではJ2EEサーバを配置しないため，ctm-tierで，J2EEサーバの数に0を設定します。
ctm-tierでは，CTMドメインマネジャ，CTM，スマートエージェントおよびパフォーマンストレーサのコンフィグレーションを設定できます。
サービスユニットの定義
統合ネーミングスケジューラサーバ用のサービスユニットを定義します。
ホストの定義
統合ネーミングスケジューラサーバ用のサービスユニットを構成するホストを定義します。

●CTM用のWebシステム

Webシステムの属性定義
アプリケーションサーバを構築するWebシステムを定義します。
負荷分散機の定義
負荷分散機は定義できません。負荷分散機を定義した場合は，エラーとなります。
物理ティアの定義
物理ティア（ctm-tier）を定義します。
アプリケーションサーバでは，複数のJ2EEサーバが配置できます。複数のJ2EEサーバを配置する場合は，物理ティアの定義で，1ホストに配置するJ2EEサーバの数を設定します。

参考

1ホストに配置するJ2EEサーバの数は，Webシステムの構成変更時に変更できません。

ctm-tierでは，CTMドメインマネジャ，CTM，スマートエージェントおよびパフォーマンストレーサのコンフィグレーションと，J2EEサーバ全体で共通のコンフィグレーションを設定できます。複数のJ2EEサーバを配置する場合は，同じ番号（<server-no>タグ）を持つJ2EEサーバで共通のコンフィグレーションも設定できます。
注意

統合ネーミングスケジューラサーバとの関係を定義するため，次に示すパラメタは，統合ネーミングスケジューラサーバと同じ値を設定してください。
- CTMドメインマネジャが属するCTMドメイン名（論理CTMドメインマネジャのctmdomname）
- CTMドメインマネジャで使用するポート番号（論理CTMドメインマネジャのcdm.port）
- スマートエージェントで使用するポート番号（論理スマートエージェントのsmartagent.port）
サービスユニットの定義
CTM用のサービスユニットを定義します。
サービスユニットごとに，CTMドメインマネジャ，CTM，スマートエージェントおよびパフォーマンストレーサのコンフィグレーションと，特定のJ2EEサーバのコンフィグレーションを設定できます。複数のJ2EEサーバを配置する場合，サービスユニット内のJ2EEサーバは，番号（<server-no>タグ）で特定します。

注意

CTMを識別するCTM識別子（ctmid）は，運用管理ドメイン内でユニークな値を設定する必要があります。CTM識別子（ctmid）の設定は省略できます。
ホストの定義
CTM用のサービスユニットを構成するホストを定義します。

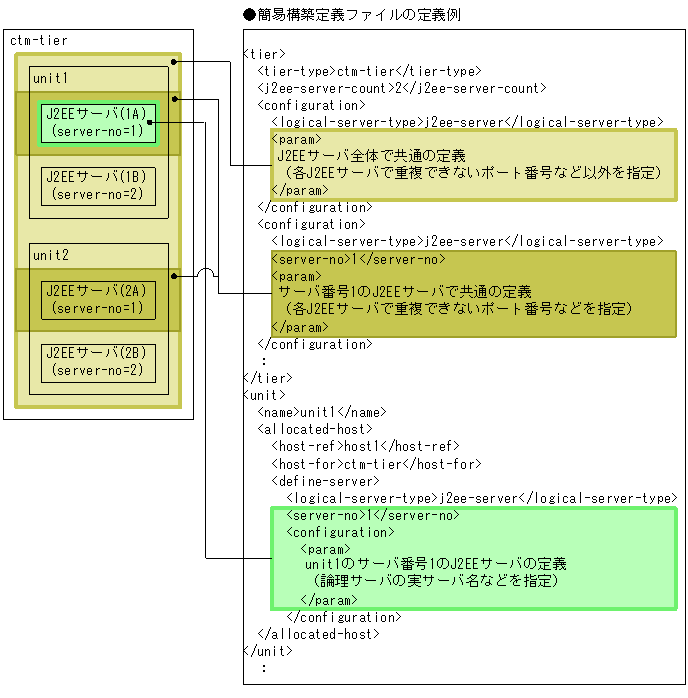

複数のJ2EEサーバを配置する場合も，物理ティアおよびサービスユニットの定義で，コンフィグレーションを定義できます。J2EEサーバのコンフィグレーション定義の適用範囲を次の図に示します。

図6-16　J2EEサーバのコンフィグレーション定義の適用範囲

[図データ]

この図の場合に，各サービスユニットのJ2EEサーバごとに適用されるコンフィグレーション定義を次の表に示します。

表6-22　各サービスユニットのJ2EEサーバごとに適用されるコンフィグレーション定義

サービスユニット	J2EEサーバ	適用されるコンフィグレーション定義
unit1	J2EEサーバ（1A）	サービスユニットの定義（特定のJ2EEサーバの定義）物理ティアの定義（同じ番号を持つJ2EEサーバで共通の定義）物理ティアの定義（J2EEサーバ全体で共通の定義）
unit1	J2EEサーバ（1B）	物理ティアの定義（J2EEサーバ全体で共通の定義）
unit2	J2EEサーバ（2A）	物理ティアの定義（同じ番号を持つJ2EEサーバで共通の定義）物理ティアの定義（J2EEサーバ全体で共通の定義）
unit2	J2EEサーバ（2B）	物理ティアの定義（J2EEサーバ全体で共通の定義）

この表のように，J2EEサーバごとに適用されるコンフィグレーション定義が複数ある場合，各定義で同じパラメタを指定したときは，次の1.，2.，3.の順に優先して適用されます。

サービスユニットの定義（特定のJ2EEサーバの定義）
物理ティアの定義（同じ番号を持つJ2EEサーバで共通の定義）
物理ティアの定義（J2EEサーバ全体で共通の定義）

なお，設定内容の詳細については，「13.7　簡易構築定義ファイル」，および「14.1　簡易構築定義ファイルおよび構成変更定義ファイルに指定できるタグ」を参照してください。

注意

JP1/SC/DPMを利用してCTMを使用するシステムを構築する場合に，ホスト単位管理モデルを使用するときは，ctmid（CTM識別子）の設定を省略することをお勧めします。ctmidの省略値については，「14.1　簡易構築定義ファイルおよび構成変更定義ファイルに指定できるタグ」を参照してください。

また，簡易構築定義ファイルの物理ティアの定義で，J2EEサーバおよびCTMのコンフィグレーション（<configuration>タグ）の設定が必要になります。JP1/SC/DPMを利用してシステムを構築する場合に，物理ティアの定義で設定が必要なパラメタを次の表に示します。

表6-23　JP1/SC/DPMを利用してシステムを構築する場合に，物理ティアの定義で設定が必要なパラメタ（CTMを使用するシステムの場合）

論理サーバの種類（<tier>タグ配下の<logical-server-type>タグの指定値）	<param-name>タグの指定値	<param-value>タグの指定値
j2ee-server	realservername	実サーバ名
	webserver.connector.http.bind_host.value^※	true
	webserver.connector.ajp13.bind_host.value^※	true
	manager.mevent.sender.bind.host.value^※	true
	vbroker.se.iiop_tp.host.value^※	true
	mngagent.connector.host.value^※	true
CTM	ctm.NsBindHost^※	true

注※: Management Serverが稼働するホスト（サーバマシン）が，複数個のIPアドレスを持っている構成の場合に設定が必要です。

CTMを使用するシステムの場合も，簡易構築定義ファイルのテンプレートファイル（cmxdefcombinedmodel.xml）を任意の場所にコピーして，作成します。テンプレートファイルの格納先については，「13.7　簡易構築定義ファイル」を参照してください。

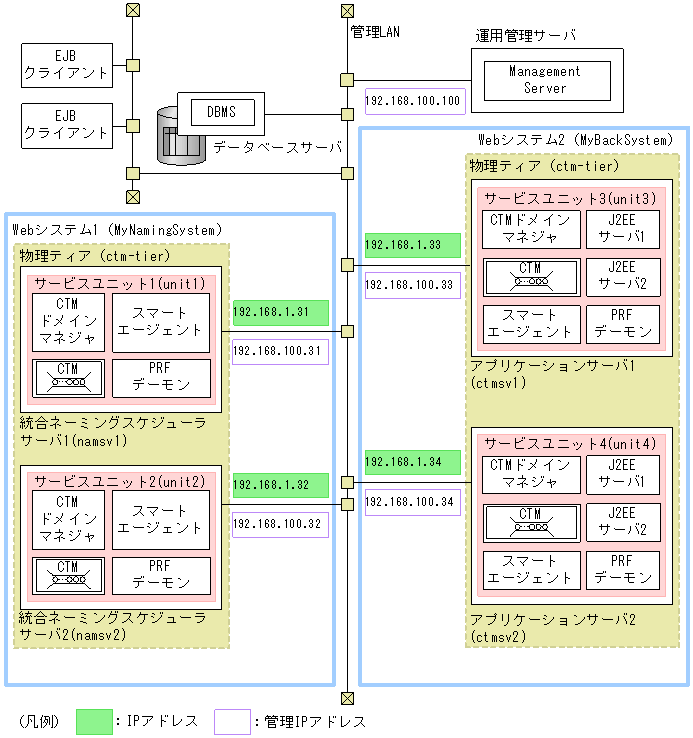

CTMを使用した場合の構成情報を，次の図に示します。ここでは，CTMにリクエストを送信するクライアントとしてEJBクライアントを使用し，アプリケーションサーバには，J2EEサーバを二つ配置する例を使用して，説明しています。

図6-17　CTMを使用した場合の構成情報

[図データ]

簡易構築定義ファイルの作成例を次に示します。ここでは，テンプレートファイルをコピーして，ファイル名を「MyBackSystemDef.xml」に変更して作成しています。なお，統合ネーミングスケジューラサーバ用のWebシステムは，Webシステム1の「MyNamingSystem」，CTM用のWebシステムは，Webシステム2の「MyBackSystem」に対応しています。

MyBackSystemDef.xmlファイル


<?xml version="1.0" encoding="UTF-8"?>
<model-definition xmlns="http://www.cosminexus.com/mngsvr/schema/ModelDefinition-2.5">
  <!-- Webシステム(統合ネーミングスケジューラサーバ用のWebシステム)の属性定義 -->
  <web-system>
    <name>MyNamingSystem</name>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>ctm-tier</tier-type>
      <j2ee-server-count>0</j2ee-server-count>
      <configuration>
        <logical-server-type>ctm-domain-manager</logical-server-type>
        <param>
           <param-name>ctmdomname</param-name>
           <param-value>CTMDOMAIN</param-value>
        </param>
        <param>
           <param-name>cdm.port</param-name>
           <param-value>20137</param-value>
        </param>
      </configuration>
      <configuration>
        <logical-server-type>smart-agent</logical-server-type>
        <param>
           <param-name>smartagent.port</param-name>
           <param-value>14000</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit1</name>
      <allocated-host>
        <host-ref>namsv1</host-ref>
        <hosts-for>ctm-tier</hosts-for>
      </allocated-host>
    </unit>
    <unit>
      <name>unit2</name>
      <allocated-host>
        <host-ref>namsv2</host-ref>
        <hosts-for>ctm-tier</hosts-for>
      </allocated-host>
    </unit>
  </web-system>
  <!-- Webシステム(CTM用のWebシステム)の属性定義 -->
  <web-system>
    <name>MyBackSystem</name>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>ctm-tier</tier-type>
      <j2ee-server-count>2</j2ee-server-count>
      <configuration>
        <logical-server-type>ctm-domain-manager</logical-server-type>
        <param>
           <param-name>ctmdomname</param-name>
           <param-value>CTMDOMAIN</param-value>
        </param>
        <param>
           <param-name>cdm.port</param-name>
           <param-value>20137</param-value>
        </param>
      </configuration>
      <configuration>
        <logical-server-type>smart-agent</logical-server-type>
        <param>
           <param-name>smartagent.port</param-name>
           <param-value>14000</param-value>
        </param>
      </configuration>
      <configuration>
        <logical-server-type>j2ee-server</logical-server-type>
        <server-no>2</server-no>
        <param>
           <param-name>http</param-name>
           <param-value>8081</param-value>
        </param>
        <param>
           <param-name>webserver.connector.ajp13.port</param-name>
           <param-value>8008</param-value>
        </param>
        <param>
           <param-name>inprocess.ns.port</param-name>
           <param-value>901</param-value>
        </param>
        <param>
           <param-name>ejbserver.distributedtx.recovery.port</param-name>
           <param-value>20303</param-value>
        </param>
        <param>
           <param-name>ejbserver.rmi.naming.port</param-name>
           <param-value>23153</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit3</name>
      <allocated-host>
        <host-ref>ctmsv1</host-ref>
        <hosts-for>ctm-tier</hosts-for>
      </allocated-host>
    </unit>
    <unit>
      <name>unit4</name>
      <allocated-host>
        <host-ref>ctmsv2</host-ref>
        <hosts-for>ctm-tier</hosts-for>
      </allocated-host>
    </unit>
  </web-system>
  <!-- ホストの定義 -->
  <host>
    <host-name>namsv1</host-name>
    <agent-host>192.168.100.31</agent-host>
  </host>
  <host>
    <host-name>namsv2</host-name>
    <agent-host>192.168.100.32</agent-host>
  </host>
  <host>
    <host-name>ctmsv1</host-name>
    <agent-host>192.168.100.33</agent-host>
  </host>
  <host>
    <host-name>ctmsv2</host-name>
    <agent-host>192.168.100.34</agent-host>
  </host>
</model-definition>

注　太字の部分が編集部分です。
