WebサーバとJ2EEサーバを同じサーバマシンに配置する構成のシステムの構築例

Smart Composer機能を使用したシステム構築では，システムを一括構築できます。

ここでは，WebサーバとJ2EEサーバを同じサーバマシンに配置する構成のシステムを一括構築する場合の，システム構築例について説明します。システム構築例を次の図に示します。次の図に示すシステム構築例を，以降のシステム構築の説明に使用します。

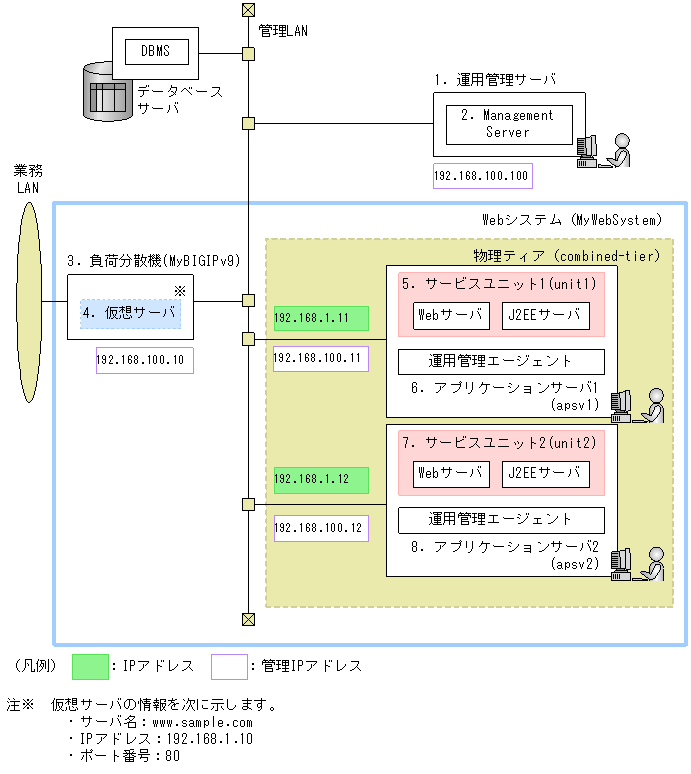

図6-3　システム構築例

[図データ]

(1)　システム構築例で使用している設定

システム構築例で使用している設定を，次に示します。

運用管理サーバ
- 管理IPアドレス　192.168.100.100
Management Server
- ユーザID　cosmi_admin
- パスワード　cosmi_admin_passwd
負荷分散機（BIG-IP 1500）^※
- 名称　MyBIGIPv9
- 管理IPアドレス　192.168.100.10
仮想サーバ
- サーバ名　www.sample.com
- IPアドレス　192.168.1.10
- ポート番号　80
サービスユニット1（サービスユニット名：unit1）
アプリケーションサーバ1（アプリケーションサーバ名：apsv1）
- 管理IPアドレス　192.168.100.11
- IPアドレス　192.168.1.11
- ポート番号　80
サービスユニット2（サービスユニット名：unit2）
アプリケーションサーバ2（アプリケーションサーバ名：apsv2）
- 管理IPアドレス　192.168.100.12
- IPアドレス　192.168.1.12
- ポート番号　80

(2)　コマンドを実行するサーバ

コマンドの種類によって，コマンドを実行するサーバが異なります。コマンドの種類ごとに，コマンドを実行するサーバを次に示します。

コマンドの種類と，コマンドを実行するサーバの関係について，次の図に示します。

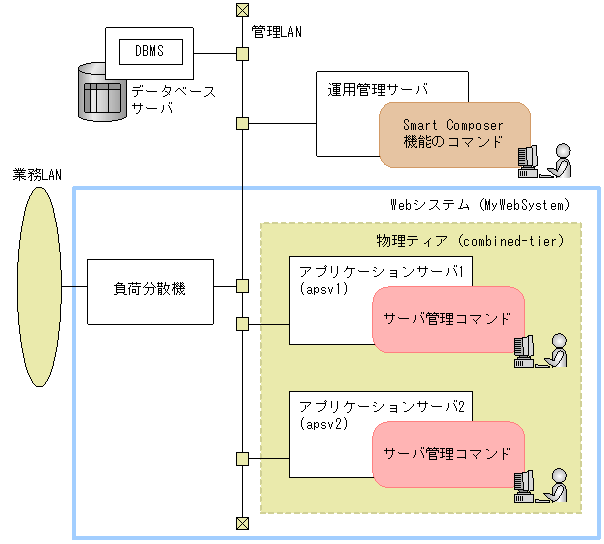

図6-4　コマンドを実行するサーバ

[図データ]
