Smart Composer機能で構築したシステムでは，ユーザが定義する論理サーバを論理ユーザサーバとして配置できます。特定のサービスやプロセスを論理ユーザサーバとして定義しておくことで，そのサービスやプロセスがManagement Serverの管理対象となり，そのほかの論理サーバと同様に，一括管理できるようになります。

システムでの論理ユーザサーバは，特定のサービスユニットと同時に起動，停止できます。同時に起動，停止したいプロセスを，あらかじめ論理ユーザサーバとして定義しておき，特定のサービスユニットに関連づけます。サービスユニットとの関連づけは，Smart Composer機能のファイルおよびコマンドで定義します。一つのユーザサーバは，一つのサービスユニットと関連づけます。ユーザサーバは，一つのサービスユニットに複数配置できます。

論理ユーザサーバの設定方法については，「6.18　論理ユーザサーバを使用する場合に必要な設定」を参照してください。

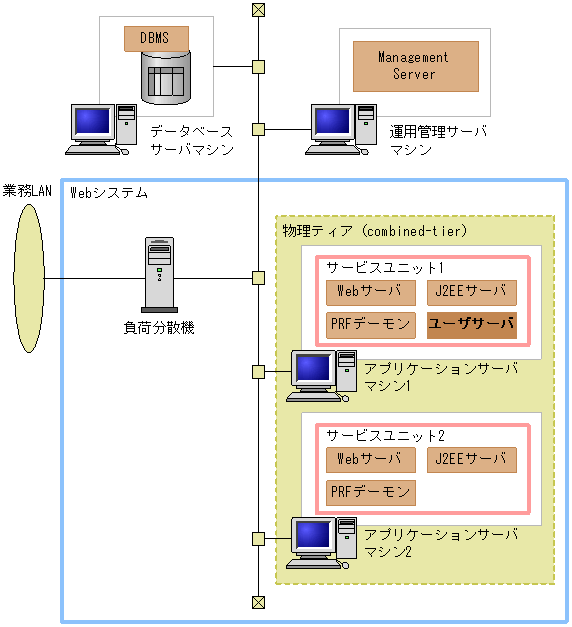

論理ユーザサーバを使用する場合のシステム構成例を次の図に示します。ここでは，combined-tier構成で構築したシステムを例に使用して，説明しています。

図4-12　論理ユーザサーバを使用する場合のシステム構成例

このシステム構成パターンは，Smart Composer機能で構築できるWebフロントシステムおよびバックシステムで使用できます。ただし，インプロセスHTTPサーバ機能を使用する構成の場合は，負荷分散機を配置できません。

参考

ユーザサーバは，Application Server上で動作します。アプリケーションサーバマシン以外にも，Application Serverをインストールしているマシンであれば，ユーザサーバを配置できます。なお，これらのマシンには，運用管理エージェントも配置する必要があります。
