JP1/Automatic Job Management System 2 解説
在庫業務の各処理をジョブネットとして定義します。ジョブネットは，ジョブグループ「在庫管理」の下に作成していきます。
- ＜この項の構成＞
- (1) ジョブネット「受注処理」の作成
- (2) ジョブネット「報告書作成」の作成
- (3) ジョブネット「入庫処理」の作成
(1) ジョブネット「受注処理」の作成
ツリーエリアでジョブグループ「在庫管理」を選択し，［編集］−［新規作成］−［ジョブネット］を選択します。

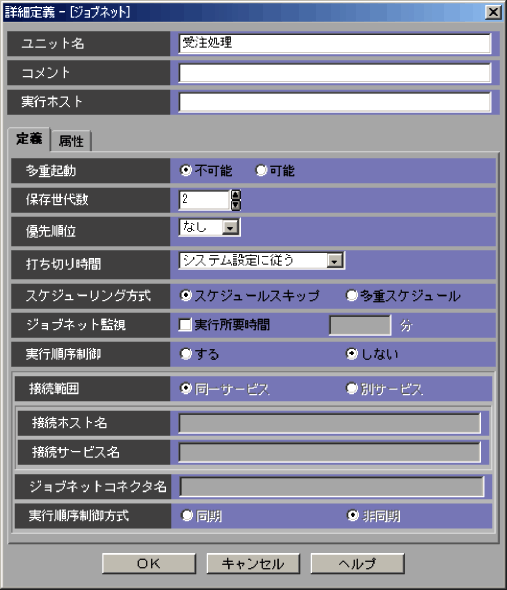

図9-3 ジョブネット「受注処理」の定義例
ジョブネット「受注処理」の設定例を示します。
- ジョブネット「受注処理」の設定例
ユニット名：受注処理
多重起動：不可能
保存世代数：2
優先順位：なし
打ち切り時間：システム設定に従う（デフォルト）
スケジューリング方式：スケジュールスキップ（デフォルト）
ジョブネット監視：行わない
ジョブネット「受注処理」は，次の八つの処理に分けることができます。

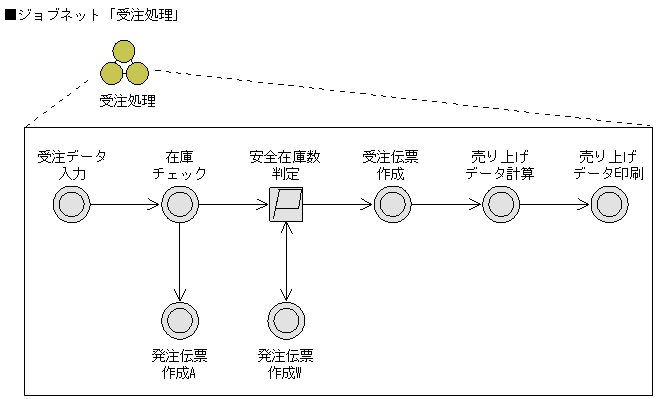

図9-4 「受注管理」の各処理
(a) 各ジョブの作成
ジョブネット「受注処理」の各処理をジョブとして定義します。ジョブの作成は，ジョブネット「受注処理」をダブルクリックし，［ジョブネットエディタ］ウィンドウで行います。
- 「受注データ入力」ジョブの設定例
ユニット名：受注データ入力
実行ホスト：hostA
実行ファイル名：datenyuryoku.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「在庫チェック」ジョブの設定例
ユニット名：在庫チェック
実行ホスト：hostA
実行ファイル名：zaikocheck.exe
終了判定：しきい値による判定（警告しきい値：3，異常しきい値：4）
実行したジョブの戻り値が3以下ならばジョブの状態は正常終了，ジョブの戻り値が4ならばジョブの状態は警告検出終了，ジョブの戻り値が5以上はジョブの状態は異常終了となります。
- 「発注伝票作成A」ジョブの設定例（リカバリージョブ）
ユニット名：発注伝票作成A
実行ホスト：hostA
実行ファイル名：hattyudenpyoa.exe
終了判定：しきい値による判定（異常しきい値：0）
「在庫チェック」ジョブが異常終了の場合に実行されます。
- 「安全在庫数判定」ジョブの設定例（判定ジョブ）
ユニット名：安全在庫数判定
判定条件：終了コード
条件：終了コードが判定値と等しい（判定値：4）
- 「発注伝票作成W」ジョブの設定例（従属ジョブ）
ユニット名：発注伝票作成W
実行ホスト：hostA
実行ファイル名：hattyudenpyow.exe
終了判定：しきい値による判定（異常しきい値：0）
「安全在庫数判定」ジョブが警告終了の場合に実行されます。
- 「受注伝票作成」ジョブの設定例
ユニット名：受注伝票作成
実行ホスト：hostA
実行ファイル名：juchudenpyo.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「売り上げデータ計算」ジョブの設定例
ユニット名：売り上げデータ計算
実行ホスト：hostA
実行ファイル名：uriagekeisan.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「売り上げデータ印刷」ジョブの設定例
ユニット名：売り上げデータ印刷
実行ホスト：hostA
実行ファイル名：uriageinsatu.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
(b) ジョブネット「受注処理」のスケジュール情報定義
ジョブネット「受注処理」を選択し，［編集］−［スケジュール］を選択します。

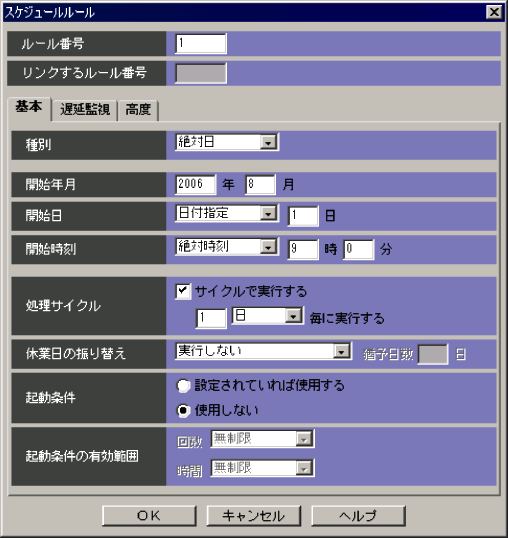

図9-5 ジョブネット「受注処理」のスケジュールルール設定例
ジョブネット「受注処理」のスケジュール情報の設定例を示します。
- ジョブネット「受注処理」のスケジュールルール設定例
種別：絶対日
開始年月：2006年8月
開始日：日付指定（1日）
開始時刻：絶対時刻9:00
処理サイクル：1日毎に実行する
(2) ジョブネット「報告書作成」の作成
日報作成，週報作成，月報作成の各業務は，それぞれ内容に関連性があり，順序づけることができます。ただし，各業務は運用スケジュールが異なるため，「報告書作成」というジョブネットを作成してこれらの業務を一本化し，それぞれをネストジョブネットとして定義します。
(a) ジョブネット「報告書作成」の設定例
ジョブネット「報告書作成」の設定例を示します。
- ジョブネット「報告書作成」の設定例
ユニット名：報告書作成
多重起動：不可能
保存世代数：2
優先順位：なし
打ち切り時間：システム設定に従う（デフォルト）
スケジューリング方式：スケジュールスキップ（デフォルト）
ジョブネット監視：行わない
ジョブネット「報告書作成」のスケジュール情報の設定例を示します。
- ジョブネット「報告書作成」のスケジュールルール設定例
種別：絶対日
開始年月：2006年8月
開始日：日付指定（1日）
開始時刻：絶対時刻17:00
処理サイクル：1日毎に実行する
休業日の振り替え：実行しない
ジョブネット「報告書作成」の各処理は，次のとおりです。

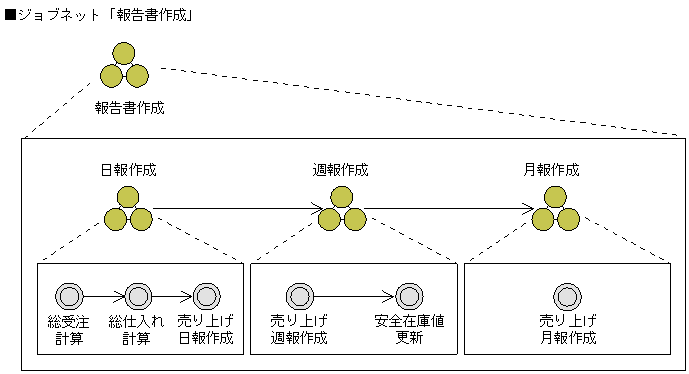

図9-6 「報告書作成」の各処理
(b) ネストジョブネット「日報作成」の設定例
ネストジョブネット「日報作成」の設定例を示します。
- ネストジョブネット「日報作成」の設定例
ユニット名：日報作成
ネストジョブネット「日報作成」のスケジュール情報の設定例を示します。
- ネストジョブネット「日報作成」のスケジュールルール設定例
スケジュールルール：上位のジョブネットに依存する
ネストジョブネット「日報作成」の各ジョブの設定例を示します。
- 「総受注計算」ジョブの設定例
ユニット名：総受注計算
実行ホスト：hostA
実行ファイル名：juchu.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「総仕入れ計算」ジョブの設定例
ユニット名：総仕入れ計算
実行ホスト：hostA
実行ファイル名：shiire.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「売り上げ日報作成」ジョブの設定例
ユニット名：売り上げ日報作成
実行ホスト：hostA
実行ファイル名：nippou.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
(c) ネストジョブネット「週報作成」の設定例
ネストジョブネット「週報作成」の設定例を示します。
- ネストジョブネット「週報作成」の設定例
ユニット名：週報作成
ネストジョブネット「週報作成」のスケジュール情報の設定例を示します。
- ネストジョブネット「週報作成」のスケジュールルール設定例
種別：絶対日
開始年月：2006年8月
開始日：曜日指定（金曜）
開始時刻：絶対時刻18:00
処理サイクル：1週毎に実行する
休業日の振り替え：前の運用日に振り替え（猶予日数：4日）
ネストジョブネット「週報作成」の各ジョブの設定例を示します。
- 「売り上げ週報作成」ジョブの設定例
ユニット名：売り上げ週報作成
実行ホスト：hostA
実行ファイル名：shuhou.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「安全在庫値更新」ジョブの設定例
ユニット名：安全在庫値更新
実行ホスト：hostA
実行ファイル名：zaikokousin.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
(d) ネストジョブネット「月報作成」の設定例
ネストジョブネット「月報作成」の設定例を示します。
- ネストジョブネット「月報作成」の設定例
ユニット名：月報作成
ネストジョブネット「月報作成」のスケジュール情報の設定例を示します。
- ネストジョブネット「月作成」のスケジュールルール設定例
種別：絶対日
開始年月：2006年8月
開始日：月末指定（最終日から0日前）
開始時刻：絶対時刻19:00
処理サイクル：1月毎に実行する
休業日の振り替え：前の運用日に振り替え（猶予日数：4日）
ネストジョブネット「月報作成」のジョブの設定例を示します。
- 「売り上げ月報作成」ジョブの設定例
ユニット名：売り上げ月報作成
実行ホスト：hostA
実行ファイル名：geppou.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
(3) ジョブネット「入庫処理」の作成
入庫処理は，商品が入庫されたときに実行される処理であるため，データベースの更新を監視する起動条件をジョブネットに設定します。
(a) ジョブネット「入庫処理」の設定例
ジョブネット「入庫処理」の設定例を示します。
- ジョブネット「入庫処理」の設定例
ユニット名：入庫処理
多重起動：不可能
保存世代数：4
優先順位：なし
打ち切り時間：システム設定に従う（デフォルト）
スケジューリング方式：多重スケジュール
ジョブネット監視：行わない
ジョブネット「入庫処理」のスケジュール情報の設定例を示します。
- ジョブネット「入庫処理」のスケジュールルール設定例
種別：絶対日
開始年月：2006年8月
開始日：日付指定（1日）
開始時刻：絶対時刻9:00
処理サイクル：1日毎に実行する
休業日の振り替え：実行しない
起動条件：設定されていれば使用する
起動条件の有効範囲：回数（無制限），時間（絶対時刻で17:00）
ジョブネット「入庫処理」は，次の三つの処理に分けることができます。

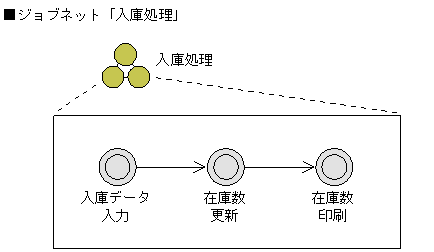

図9-7 「入庫管理」の各処理
(b) ジョブネット「入庫処理」の起動条件の設定例
起動条件は，ジョブネット「入庫処理」の［ジョブネットエディタ］ウィンドウを起動し，［編集］−［起動条件の設定］を選択して設定します。
ジョブネット「入庫処理」は，データベースの更新を契機に実行を開始させるため，起動条件として設定するイベントジョブには，ファイル監視ジョブを使用します。
ジョブネット「入庫処理」の起動条件の内容は，次のとおりです。

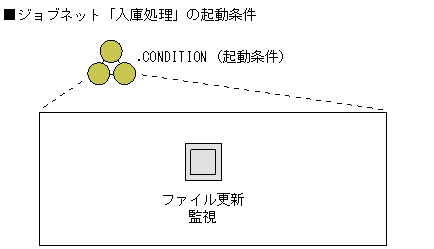

図9-8 「入庫処理」の起動条件
ジョブネット「入庫処理」の起動条件に設定するファイル監視ジョブの設定例を示します。
- ファイル監視ジョブの設定例
監視対象ファイル名：入庫帳票ファイル
監視条件：ファイルの更新
監視間隔：60秒
(c) 各ジョブの作成
ジョブネット「入庫処理」の各ジョブの設定例を示します。
- 「入庫データ入力」ジョブの設定例
ユニット名：入庫データ入力
実行ホスト：hostA
実行ファイル名：nyukodata.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「在庫数更新」ジョブの設定例
ユニット名：在庫数更新
実行ホスト：hostA
実行ファイル名：zaikokousin.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
- 「在庫数印刷」ジョブの設定例
ユニット名：在庫数印刷
実行ホスト：hostA
実行ファイル名：zaikoinsatu.exe
終了判定：しきい値による判定（異常しきい値：0）
実行したジョブの戻り値が0以外の場合，ジョブの状態は異常終了となります。
