7.1　ルールを運用する流れ

この節では，ルールを運用する流れについて説明します。定義したルールを実行できる状態にするためには，ルールを登録したあと，適用状態にする必要があります。ルールを適用状態にすることで，ルールは実行を待機する状態となります。

JP1/IM - Managerから通知されたルール起動対象イベントのうち，ルールに定義されたルール起動条件に一致するイベントがある場合に，ルールが実行されます。

ルールを運用する流れを次の図に示します。

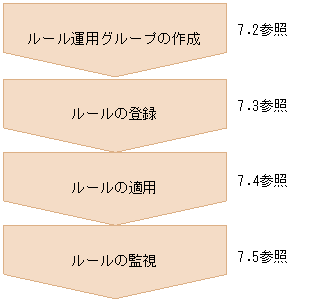

図7-1　ルールを運用する流れ

[図データ]

  1. ルール運用グループの作成
    運用ツリー上でルールをグループ化するために，ルール運用グループを作成します。
  2. ルールの登録
    ルール編集ツリーからルール運用ツリーにルールをコピーして，ルールを登録します。なお，ルール編集グループごとルール運用ツリーにコピーすることはできません。
  3. ルールの適用
    ルール運用ツリーに登録したルールをシステムに適用します。
  4. ルールの監視
    ルールの適用後，ルール起動条件に一致するJP1イベントが発生するごとにルールインスタンスが生成され，実行されます。ルールインスタンスの実行状況をJP1/IM - Viewで監視します。

ルールの登録，適用，および監視は，メイン画面の［ルール運用］ページで行います。［ルール運用］ページでのルール運用の流れを次の図に示します。

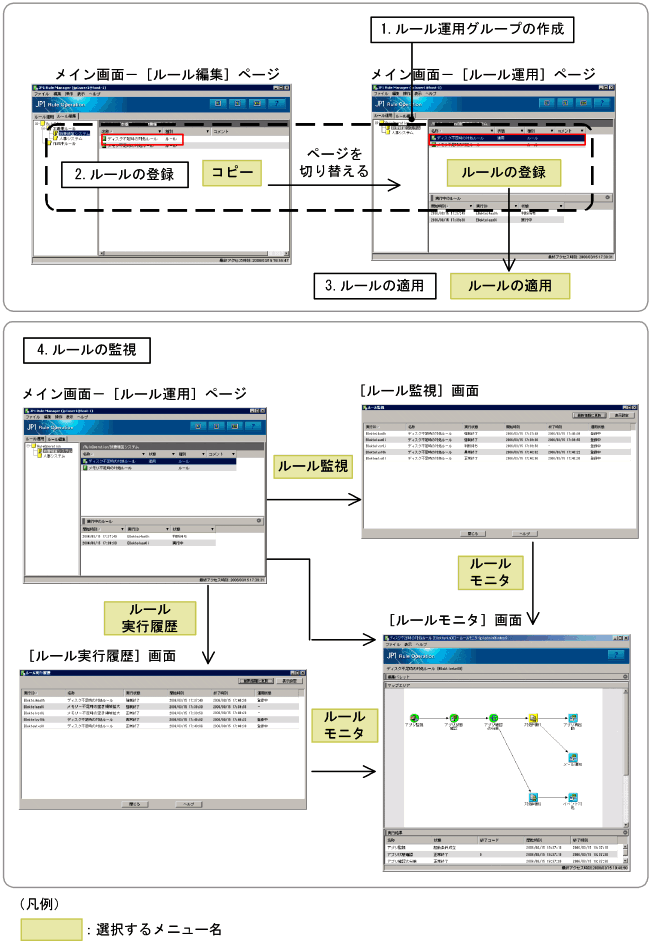

図7-2　ルール運用の流れ

[図データ]

［ルール運用］ページの構成を次に示します。

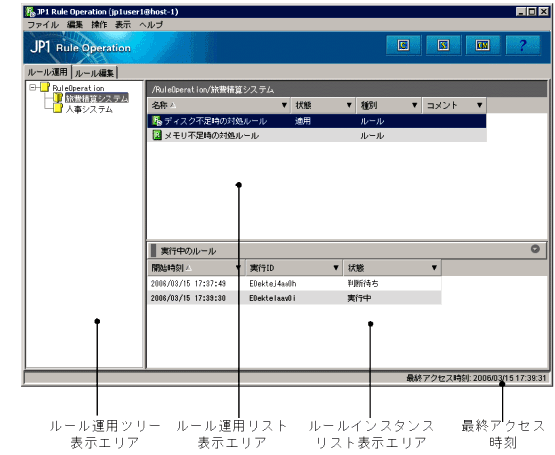

図7-3　［ルール運用］ページの構成

[図データ]

ルール運用ツリー表示エリア
ルール運用グループをツリー表示するエリアです。

ルール運用リスト表示エリア
ルール運用ツリー表示エリアで選択したルール運用グループ内のルールおよびルール運用グループを表示するエリアです。

ルールインスタンスリスト表示エリア
ルール運用リスト表示エリアで選択しているルールのルールインスタンスのうち，キューイング中，実行中，判断待ちの状態のルールインスタンスを表示するエリアです。

最終アクセス時刻
接続先のJP1/IM - RLホストから，［ルール運用］ページに表示する内容を送受信した最終時刻です。

［ルール運用］ページに表示される内容は，60秒間隔で更新されます。自動更新の有無や更新間隔は，ルールオペレーション・ビューアー動作定義ファイルで変更できます。設定方法については，「3.4.4(2)　ルールオペレーション・ビューアーの通信動作の設定」を参照してください。手動で更新したい場合は，［表示］−［最新情報に更新］を選択してください。

メイン画面の［ルール運用］ページの詳細については，マニュアル「JP1/Integrated Management - Rule Operation GUIリファレンス」を参照してください。
