6.4.4　ルールエレメントを関連づける

ルールエレメントの実行順序は，関連線と呼ばれる矢印でルールエレメントを関連づけて定義します。関連づけられるルールエレメントの組み合わせを次の表に示します。

表6-1　関連づけられるルールエレメントの組み合わせ

関連元	関連先
	ルール起動条件	コマンド実行	分岐	時刻分岐	判断待ち	対処 (コマンド)	作成できる関連線の数※
ルール起動 条件	×	○	○	○	○	○	1
コマンド実行	×	○	○	○	○	○	1
分岐	×	○	×	○	○	○	1〜10
時刻分岐	×	○	○	×	○	○	1〜10
判断待ち	×	×	×	×	×	○	1〜10
対処(コマンド)	×	×	×	×	×	×	0

（凡例）

○：関連づけられる。

×：関連づけられない。

注※　一つの関連元ルールエレメントから作成できる関連線の数です。

なお，一度実行したルールエレメントに処理が戻るような，無限に処理が繰り返される関連づけはしないでください。

ルールエレメントを関連づける手順，および関連づけを解除する手順について説明します。

＜この項の構成＞

(1)　二つのルールエレメントを関連づける

(2)　二つ以上のルールエレメントを連続して関連づける

(3)　ルールエレメントの関連線を削除する

(1)　二つのルールエレメントを関連づける

二つのルールエレメントを関連づける手順を次に示します。

1. 関連づけたいルールエレメントが含まれるルールの［ルールエディタ］画面を表示する。
   次の方法で［ルールエディタ］画面を表示します。

   • ルールをダブルクリックする。
   • ルールを選択して，［編集］−［編集］を選択する。
   • ルールを選択し，右クリックして表示されるポップアップメニューで［編集］を選択する。
2. ［排他編集］をチェックし，ルールを編集できるようにする。
3. 関連線接続ボタンをクリックして，ルールエレメントを関連づけられる状態にする。
   次の方法でもルールエレメントを関連づけられる状態になります。

   • ［編集］−［編集モード］−［関連線接続］を選択する。
   • マップエリアの任意の位置で右クリックし，ポップアップメニューから［編集モード］−［関連線接続］を選択する。
4. マップエリアで，先に実行するルールエレメント，後に実行するルールエレメントの順にクリックする。


   図6-8　二つのルールエレメントを関連づける例



   ルールエレメント間に関連線（矢印）が表示されます。

5. 標準ボタンをクリックして，関連づけを終了する。
   次の方法でもルールエレメントの関連づけを終了できます。

   • ［編集］−［編集モード］−［標準］を選択する。
   • マップエリアの任意の位置で右クリックし，ポップアップメニューから［編集モード］−［標準］を選択する。

(2)　二つ以上のルールエレメントを連続して関連づける

二つ以上のルールエレメントを連続して関連づける手順を次に示します。

1. 関連づけたいルールエレメントが含まれるルールの［ルールエディタ］画面を表示する。
   次の方法で［ルールエディタ］画面を表示します。

   • ルールをダブルクリックする。
   • ルールを選択して，［編集］−［編集］を選択する。
   • ルールを選択し，右クリックして表示されるポップアップメニューで［編集］を選択する。
2. ［排他編集］をチェックし，ルールを編集できるようにする。
3. 関連線連続接続ボタンをクリックして，ルールエレメントを関連づけられる状態にする。
   次の方法でもルールエレメントを連続して関連づけられる状態になります。

   • ［編集］−［編集モード］−［関連線連続接続］を選択する。
   • マップエリアの任意の位置で右クリックし，ポップアップメニューから［編集モード］−［関連線連続接続］を選択する。
4. マップエリアで，1番目に実行するルールエレメント，2番目に実行するルールエレメント，3番目に実行するルールエレメント・・・の順にクリックする。
   ルールエレメント間に関連線（矢印）が表示されます。

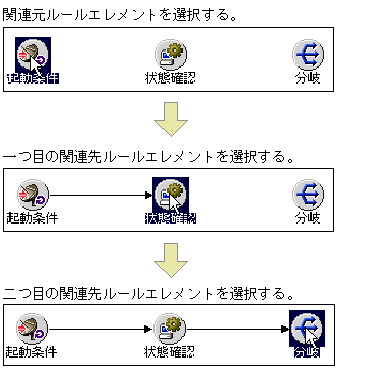

   図6-9　二つ以上のルールエレメントを関連づける例



5. 標準ボタンをクリックして，関連づけを終了する。
   次の方法でもルールエレメントの関連づけを終了できます。

   • ［編集］−［編集モード］−［標準］を選択する。
   • マップエリアの任意の位置で右クリックし，ポップアップメニューから［編集モード］−［標準］を選択する。

(3)　ルールエレメントの関連線を削除する

ルールエレメントの関連線を削除する手順を次に示します。

1. 関連線を削除したいルールエレメントが含まれるルールの［ルールエディタ］画面を表示する。
   次の方法で［ルールエディタ］画面を表示します。

   • ルールをダブルクリックする。
   • ルールを選択して，［編集］−［編集］を選択する。
   • ルールを選択し，右クリックして表示されるポップアップメニューで［編集］を選択する。
2. ［排他編集］をチェックし，ルールを編集できるようにする。
3. 関連線削除ボタンをクリックして，関連線を削除できる状態にする。
   次の方法でも，関連線を削除できる状態になります。

   • ［編集］−［編集モード］−［関連線削除］を選択する。
   • マップエリアの任意の位置で右クリックし，ポップアップメニューから［編集モード］−［関連線削除］を選択する。
4. マップエリアで，関連を解除したいルールエレメント間の関連線を選択する。
   関連線が削除されます。


   図6-10　ルールエレメントの関連線を削除する例



5. 標準ボタンをクリックして，関連線の削除を終了する。
   次の方法でも，関連線の削除を終了できます。

   • ［編集］−［編集モード］−［標準］を選択する。
   • マップエリアの任意の位置で右クリックし，ポップアップメニューから［編集モード］−［標準］を選択する。
