4.2.2　論理ホストのインストール・セットアップ

JP1/IM - RLの論理ホストのインストールおよびセットアップについて説明します。なお，同じ論理ホストにJP1/Baseをセットアップする必要がありますので，あわせて説明します。

作業を始める前に，クラスタシステムについて次の情報を確認してください。

表4-6　論理ホストのインストール・セットアップ前の確認

確認項目	説明
論理ホスト名	JP1を実行する論理ホストのホスト名 論理ホスト名は，32バイト以内にしてください。また，先頭に-（ハイフン）は使用できません。
論理IPアドレス	論理ホスト名に対応するIPアドレス
共有フォルダ	論理ホストのJP1の実行環境ファイル一式を格納する共有ディスク上のフォルダ

また，これらが「4.1.2　クラスタ運用の前提条件」を満たしていることを確認してください。

確認ができたら，インストール・セットアップを始めます。

＜この項の構成＞

(1)　インストール

(2)　物理ホスト環境のセットアップ

(3)　論理ホスト環境（実行系）のセットアップ

(4)　共通定義情報のコピー

(5)　論理ホスト（待機系）のセットアップ

(1)　インストール

実行系サーバ，待機系サーバそれぞれのローカルディスク上にJP1/IM - RLおよびJP1/Baseをインストールしてください。

1. JP1/Baseをインストールする。
2. JP1/IM - RLをインストールする。

実行系サーバ・待機系サーバとも，同じ名称のドライブおよびフォルダにインストールしてください。

また，共有ディスク上には，インストールしないでください。

(2)　物理ホスト環境のセットアップ

各サーバで，JP1/BaseおよびJP1/IM - RLの物理ホスト環境のセットアップをしてください。物理ホストのJP1/IM - RLを使わない場合は，セットアップの必要はありません。

1. JP1/Baseの物理ホスト環境のセットアップをする。
2. JP1/IM - RLの物理ホスト環境のセットアップをする。

JP1/Baseのセットアップ手順は，マニュアル「JP1/Base 運用ガイド」を参照してください。

JP1/IM - RLのセットアップ手順は，クラスタ運用ではない場合と同じ手順です。「3.　インストールとセットアップ」を参照してください。

(3)　論理ホスト環境（実行系）のセットアップ

(a)　セットアップの前準備

1. JP1が停止していることを確認する。
   物理ホストおよび論理ホストのすべてのJP1のサービスが停止していることを確認してください。
   JP1のサービスを停止しないまま，論理ホスト環境の設定を行った場合，論理ホストのサービスが正常に動作しなくなります。このような場合は，サーバを再起動して，回復してください。

2. 共有ディスクが使用可能なことを確認する。

(b)　JP1/Baseのセットアップ

1. JP1/Baseの論理ホスト（実行系）をセットアップする。
   JP1/Baseの論理ホストを設定したあと，ユーザー管理機能の設定で，使用する認証サーバを指定します。
   論理ホストを認証サーバにする場合は，JP1ユーザーを登録します。JP1ユーザーの登録は，論理ホストのJP1/Baseのサービスを起動してから行ってください。
   なお，待機系サーバでは，実行系サーバの共通定義情報をコピーすることで論理ホストの設定が反映されるため，認証サーバの指定およびJP1ユーザーの登録操作は不要です。
   手順の詳細は，マニュアル「JP1/Base 運用ガイド」を参照してください。


(c)　JP1/IM - RLのセットアップ

1. JP1/IM - RLの論理ホストの設定画面を起動する。
   IM - RLパス\bin\jp1rmhasetup.exeを実行します。
   次の画面が表示されます。


   図4-5　論理ホストの設定画面（実行系）



2. ［実行系論理ホストの設定］をクリックする。
   次の画面が表示されます。

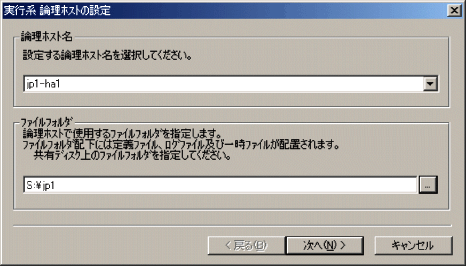

   図4-6　論理ホストの設定画面（実行系）



   論理ホスト名と，ファイルフォルダを指定します。

   • 論理ホスト名
     JP1/Baseで作成した論理ホスト名が表示されますので，選択します。

   • ファイルフォルダ
     共有ディスク上のフォルダを指定してください。「指定したフォルダ名\JP1RULE\」フォルダ下に，論理ホストのJP1/IM - RLのファイル一式が作成されます。

   設定したら［次へ］をクリックします。

3. 設定内容を確認する。
   次の画面が表示されます。

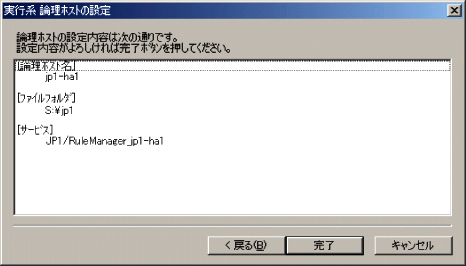

   図4-7　論理ホストの設定画面（実行系）



   設定内容を確認してください。設定内容が正しければ，［完了］をクリックしてください。


(d)　OS環境のセットアップ

エラー発生時に，ワトソン博士のメッセージボックスやMicrosoftへのエラー報告のダイアログが表示されると，JP1/IM - RLが正常にフェールオーバーできないおそれがあるため，これらの表示を抑止する必要があります。

●ワトソン博士の設定

1. スタートメニューから［ファイル名を指定して実行］を選択する。
2. テキストボックスに「drwtsn32」と入力し，［OK］ボタンをクリックする。
   「ワトソン博士」のダイアログが表示されます。

3. ［メッセージ ボックスによる通知］のチェックを外す。
4. ［OK］ボタンをクリックする。

●Microsoftへのエラー報告の抑止設定

1. コントロールパネルの［システム］をダブルクリックする。
   ［システムのプロパティ］ダイアログが表示されます。

2. ［詳細設定］ページの［エラー報告］をクリックする。
   ［エラー報告］のダイアログが表示されます。

3. ［エラー報告を無効にする］を選択し，［重大なエラーが発生した場合は通知する］のチェックが外れていることを確認する。
4. ［OK］ボタンをクリックする。

以上で，実行系サーバでの論理ホストのセットアップは完了です。

共有ディスクに論理ホストのJP1/IM - RLのファイルが作成されていることを確認し，必要に応じて共有ディスクをオフラインにしてください。

(4)　共通定義情報のコピー

実行系サーバの共通定義情報を，待機系サーバにコピーします。

共通定義情報には，論理ホストのJP1/IM - RLおよびJP1/Baseを実行するための設定情報が記録されています。次の手順でコピーしてください。

1. 実行系サーバで，共通定義情報を退避する。
   実行系でjbsgetcnfコマンドを実行し，共通定義情報を退避します。
   jbsgetcnf -h 論理ホスト名 > 共通定義情報の退避ファイル名
   論理ホスト名は，論理ホストを定義したときに指定した名称と大文字・小文字が同じになるようにしてください。指定を誤った場合は，論理ホストを削除してから再度設定してください。

2. 退避ファイルを，実行系サーバから待機系サーバにコピーする。
   FTPなど任意の方法でコピーしてください。

3. 待機系サーバで，共通定義情報を設定する。
   待機系サーバに，実行系サーバからコピーした退避ファイルを使って，共通定義情報を設定します。
   jbssetcnf 共通定義情報の退避ファイル名


(5)　論理ホスト（待機系）のセットアップ

(a)　セットアップの前準備

1. JP1が停止していることを確認する。
   物理ホストおよび論理ホストのすべてのJP1のサービスが停止していることを確認してください。
   JP1のサービスを停止しないまま，論理ホスト環境の設定を行った場合，論理ホストのサービスが正常に動作しなくなります。このような場合は，サーバを再起動して，回復してください。
   なお，待機系サーバでは，共有ディスクが使用可能である必要はありません。


(b)　JP1/Baseのセットアップ

1. JP1/Baseの論理ホスト（待機系）をセットアップする。
   手順の詳細は，マニュアル「JP1/Base 運用ガイド」を参照してください。


(c)　JP1/IM - RLのセットアップ

1. JP1/IM - RLの論理ホストの設定画面を起動する。
   IM - RLパス\bin\jp1rmhasetup.exeコマンドを実行します。
   次の画面が表示されます。


   図4-8　論理ホストの設定画面（待機系）



2. ［待機系論理ホストの設定］をクリックする。
   次の画面が表示されます。

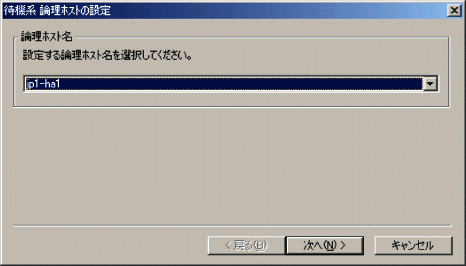

   図4-9　論理ホストの設定画面（待機系）



   論理ホスト名を指定します。

   • 論理ホスト名
     実行系サーバでセットアップした論理ホストを選択します。

   設定したら［次へ］をクリックします。

3. 設定内容を確認する。
   次の画面が表示されます。

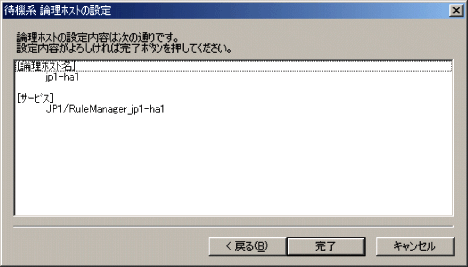

   図4-10　論理ホストの設定画面（待機系）



   設定内容を確認してください。設定内容が正しければ，［完了］をクリックしてください。


(d)　OS環境のセットアップ

エラー発生時に，ワトソン博士のメッセージボックスやMicrosoftへのエラー報告のダイアログが表示されると，JP1/IM - RLが正常にフェールオーバーできないおそれがあるため，これらの表示を抑止する必要があります。

●ワトソン博士の設定

1. スタートメニューから［ファイル名を指定して実行］を選択する。
2. テキストボックスに「drwtsn32」と入力し，［OK］ボタンをクリックする。
   「ワトソン博士」のダイアログが表示されます。

3. ［メッセージ ボックスによる通知］のチェックを外す。
4. ［OK］ボタンをクリックする。

●Microsoftへのエラー報告の抑止設定

1. コントロールパネルの［システム］をダブルクリックする。
   ［システムのプロパティ］ダイアログが表示されます。

2. ［詳細設定］ページの［エラー報告］をクリックする。
   ［エラー報告］のダイアログが表示されます。

3. ［エラー報告を無効にする］を選択し，［重大なエラーが発生した場合は通知する］のチェックが外れていることを確認する。
4. ［OK］ボタンをクリックする。

以上で，待機系のセットアップが完了しました。
