2.5.2　ルール実行履歴のCSVファイルの出力形式

jrmgethistoryコマンドで出力するルール実行履歴には，次の3種類があります。
ルール実行履歴詳細
実行が終了したルールの詳細です。格納先を次に示します。
指定フォルダ\rule_exec_history.csv
ルールエレメント実行履歴詳細
ルール内で実行されたルールエレメントの実行結果です。格納先を次に示します。
指定フォルダ\element_exec_history.csv
ルールエレメント実行結果詳細
コマンド実行ルールエレメント，および対処（コマンド）ルールエレメントでコマンドを実行した際に出力される標準出力および標準エラー出力の内容です。格納先を次に示します。
指定フォルダ\element_exec_result\実行ID\実行順序_種別.txt
実行順序は，ルール内のすべてのルールエレメントの中で，何番目に実行されたかを示す数字です。
種別は，コマンド実行ルールエレメントの場合は「CommandExecution」です。対処（コマンド）ルールエレメントの場合は「Action(Command)」です。
ファイルおよびフォルダの構成を次の図に示します。

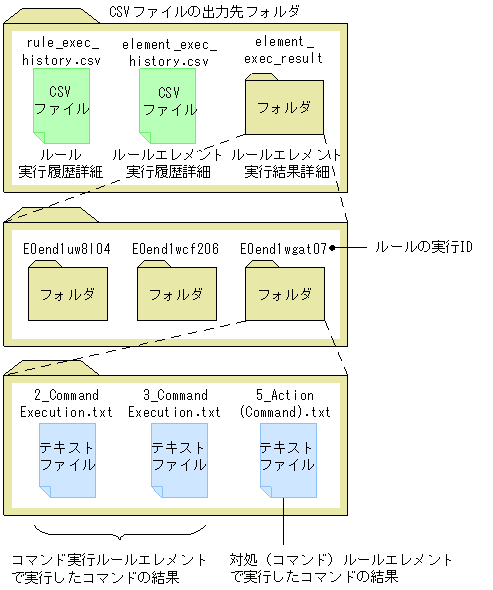

図2-16　ファイルおよびフォルダの構成

CSV形式で出力される，ルール実行履歴詳細およびルールエレメント実行履歴詳細の出力形式について説明します。

＜この項の構成＞

(1)　ルール実行履歴詳細の出力形式

(2)　ルールエレメント実行履歴詳細の出力形式

(1)　ルール実行履歴詳細の出力形式

ルール実行履歴詳細は，CSV形式で出力されます。出力形式を次に示します。

1行目にはヘッダー情報がコンマ（,）区切りで出力されます。

2行目にルール実行履歴の属性名がコンマ区切りで出力されます。

3行目以降にルール実行履歴詳細が出力されます。

ルールの終了時刻が古いものから順に出力されます。

出力される値はダブルクォーテーション（"）で囲んで出力されます。

文字列にダブルクォーテーションを含む場合は，ダブルクォーテーションが2個出力されます。

値が存在しない場合は空文字が出力されます。

(a)　出力項目

出力項目を次の表に示します。

表2-6　ルール実行履歴詳細の出力項目

項番区分属性名説明出力値

1 ヘッダー情報 Product_name 製品名の略称 JP1/IM-RL

2 Product_version JP1/IM - RLのバージョン出力例：080000

3 Character_encoding 出力ファイルの文字コード MS932

4 ルールの実行状態 Execution_ID ルールの実行ID 先頭が文字Eで始まる12桁の文字列（Exxxxxxxxxnn）。実行されたルールに対してJP1/IM - RLが自動で付与する。
出力例：E0en45ciie05

5 Rule_absolute_path /RuleOperationからの絶対パス出力例：/RuleOperation/TestGroup/Rule01

6 Rule_name ルール名出力例：Rule01

7 Rule_comment ルールの定義時にユーザーが設定したコメント出力例：事象Aに対応するルール

8 Rule_end_status ルールの終了状態 NORMALEND：正常終了
ABNORMALEND：異常終了
KILLED：強制終了
UNKNOWN：終了状態不明

9 Rule_start_time ルールが開始した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502788000

10 Rule_end_time ルールが終了した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502799000

11 Rule_delay_monitor ルール遅延監視の有無 1：ルール遅延監視をする
0：ルール遅延監視をしない

12 Rule_delay_monitor_time ルール遅延監視をする時間（分）

ルール遅延監視をしている場合
1～2879の最大4桁の文字列

ルール遅延監視をしていない場合
空文字

13 Rule_delayed_time ルールが遅延した時間（ミリ秒）

ルール遅延監視をしている場合
遅延時間のミリ秒
出力例：300000

ルール遅延監視をしていない場合
空文字

14 ルール自身の情報 JP1_resource_group ルールの定義時に設定したJP1資源グループ名出力例：JP1ResourceG

15 User_who_applied_rule ルールを適用したJP1ユーザー名出力例：jp1admin

16 Time_rule_was_applied ルールを適用した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502788000

17 User_who_last_updated_rule ルールの定義を最後に更新したJP1ユーザー名出力例：jp1admin

18 Time_of_last_rule_update ルールの定義を最後に更新した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502788000

19 User_who_registered_rule ルールを登録したJP1ユーザー名出力例：jp1admin

20 Time_of_rule_registration ルールを登録した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502788000

21 User_who_created_rule ルールの定義を作成したJP1ユーザー名出力例：jp1admin

22 Registration_status ルールの運用状態 REGISTERED：登録中
－：登録解除

23 Test_exec テスト実行の履歴 TEST_EXEC：jrmtestruleコマンドによるテスト実行で起動したルール
－：JP1イベント発行が契機で起動した通常実行のルール

24 対処実行 Action_rule_element_name 判断待ちルールエレメントで選択した対処

対処（コマンド）ルールエレメントを選択した場合
ルールエレメント名
出力例：メール通知

対処（コマンド）ルールエレメントを選択しないでルールを終了させた場合
！CANCEL！

25 Action_command 対処（コマンド）ルールエレメントで実行したコマンド名出力例：echo Action Command OK

26 Action_rule_element_status 対処（コマンド）ルールエレメントの対処結果の終了状態 NORMALEND：正常終了
ABNORMALEND：異常終了
KILLED：強制終了
NOTEXECUTED：未実行終了
UNKNOWN：終了状態不明

27 Action_start_time 対処（コマンド）ルールエレメントの実行を開始した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502788000

28 Action_end_time 対処（コマンド）ルールエレメントの実行が終了した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502799000

29 User_who_executed_judgement 判断待ちルールエレメントに対して，対処操作をしたJP1ユーザー名出力例：jp1admin

30 Return_code 対処（コマンド）ルールエレメントで実行されたコマンドの戻り値出力例：0

31 ルールの起動契機となったJP1イベントの情報 EventID イベントID 出力例：00001011

32 Sequence_number イベントDB内通し番号出力例：5822

33 Arrival_time イベント到着時刻 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502788000

34 Request_source_host_name ルール起動要求元のJP1/IM - Managerホスト名

ルールを起動した場合
ホスト名
出力例：jp1rm_srv

テスト実行でルールを起動した場合
空白

35 Message JP1イベントのメッセージ出力例：XXサービスが停止しました。

(b)　出力例

出力例を次の図に示します。

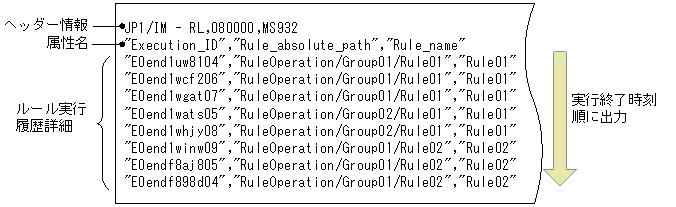

図2-17　ルール実行履歴詳細の出力例

項番	区分	属性名	説明	出力値
1	ヘッダー情報	Product_name	製品名の略称	JP1/IM-RL
2	Product_version	JP1/IM - RLのバージョン	出力例：080000
3	Character_encoding	出力ファイルの文字コード	MS932
4	ルールの実行状態	Execution_ID	ルールの実行ID	先頭が文字Eで始まる12桁の文字列（Exxxxxxxxxnn）。実行されたルールに対してJP1/IM - RLが自動で付与する。出力例：E0en45ciie05
5	Rule_absolute_path	/RuleOperationからの絶対パス	出力例：/RuleOperation/TestGroup/Rule01
6	Rule_name	ルール名	出力例：Rule01
7	Rule_comment	ルールの定義時にユーザーが設定したコメント	出力例：事象Aに対応するルール
8	Rule_end_status	ルールの終了状態	NORMALEND：正常終了 ABNORMALEND：異常終了 KILLED：強制終了 UNKNOWN：終了状態不明
9	Rule_start_time	ルールが開始した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502788000
10	Rule_end_time	ルールが終了した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502799000
11	Rule_delay_monitor	ルール遅延監視の有無	1：ルール遅延監視をする 0：ルール遅延監視をしない
12	Rule_delay_monitor_time	ルール遅延監視をする時間（分）	ルール遅延監視をしている場合 1～2879の最大4桁の文字列ルール遅延監視をしていない場合空文字
13	Rule_delayed_time	ルールが遅延した時間（ミリ秒）	ルール遅延監視をしている場合遅延時間のミリ秒出力例：300000 ルール遅延監視をしていない場合空文字
14	ルール自身の情報	JP1_resource_group	ルールの定義時に設定したJP1資源グループ名	出力例：JP1ResourceG
15	User_who_applied_rule	ルールを適用したJP1ユーザー名	出力例：jp1admin
16	Time_rule_was_applied	ルールを適用した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502788000
17	User_who_last_updated_rule	ルールの定義を最後に更新したJP1ユーザー名	出力例：jp1admin
18	Time_of_last_rule_update	ルールの定義を最後に更新した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502788000
19	User_who_registered_rule	ルールを登録したJP1ユーザー名	出力例：jp1admin
20	Time_of_rule_registration	ルールを登録した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502788000
21	User_who_created_rule	ルールの定義を作成したJP1ユーザー名	出力例：jp1admin
22	Registration_status	ルールの運用状態	REGISTERED：登録中－：登録解除
23	Test_exec	テスト実行の履歴	TEST_EXEC：jrmtestruleコマンドによるテスト実行で起動したルール－：JP1イベント発行が契機で起動した通常実行のルール
24	対処実行	Action_rule_element_name	判断待ちルールエレメントで選択した対処	対処（コマンド）ルールエレメントを選択した場合ルールエレメント名出力例：メール通知対処（コマンド）ルールエレメントを選択しないでルールを終了させた場合！CANCEL！
25	Action_command	対処（コマンド）ルールエレメントで実行したコマンド名	出力例：echo Action Command OK
26	Action_rule_element_status	対処（コマンド）ルールエレメントの対処結果の終了状態	NORMALEND：正常終了 ABNORMALEND：異常終了 KILLED：強制終了 NOTEXECUTED：未実行終了 UNKNOWN：終了状態不明
27	Action_start_time	対処（コマンド）ルールエレメントの実行を開始した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502788000
28	Action_end_time	対処（コマンド）ルールエレメントの実行が終了した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502799000
29	User_who_executed_judgement	判断待ちルールエレメントに対して，対処操作をしたJP1ユーザー名	出力例：jp1admin
30	Return_code	対処（コマンド）ルールエレメントで実行されたコマンドの戻り値	出力例：0
31	ルールの起動契機となったJP1イベントの情報	EventID	イベントID	出力例：00001011
32	Sequence_number	イベントDB内通し番号	出力例：5822
33	Arrival_time	イベント到着時刻	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502788000
34	Request_source_host_name	ルール起動要求元のJP1/IM - Managerホスト名	ルールを起動した場合ホスト名出力例：jp1rm_srv テスト実行でルールを起動した場合空白
35	Message	JP1イベントのメッセージ	出力例：XXサービスが停止しました。

(2)　ルールエレメント実行履歴詳細の出力形式

ルールエレメント実行履歴詳細は，CSV形式で出力されます。出力形式を次に示します。

1行目にはヘッダー情報がコンマ（,）区切りで出力されます。

2行目にルールエレメント実行履歴の属性名がコンマ区切りで出力されます。

3行目以降にルールエレメント実行履歴詳細が出力されます。

ルールエレメント実行履歴詳細は，ルール単位に出力されます。一つのルールインスタンス内では，ルールエレメントの実行順に出力されます。未実行終了のルールエレメントは，その後ろに，ルールエレメントを作成した順に出力されます。

出力される値はダブルクォーテーション（"）で囲んで出力されます。

文字列にダブルクォーテーションを含む場合は，ダブルクォーテーションが2個出力されます。

値が存在しない場合は空文字が出力されます。

(a)　出力項目

出力項目を次の表に示します。

表2-7　ルールエレメント履歴詳細の出力項目

項番区分属性名説明出力値

1 ヘッダー情報 Product_name 製品名の略称 JP1/IM-RL

2 Product_version JP1/IM - RLのバージョン出力例：080000

3 Character_encoding 出力ファイルの文字コード MS932

4 ルールエレメントの実行状態 Execution_ID ルールの実行ID 先頭が文字Eで始まる12桁の文字列（Exxxxxxxxxnn）。実行されたルールに対してJP1/IM - RLが自動で付与する。
出力例：E0en45ciie05

5 Rule_absolute_path /RuleOperationからの絶対パス出力例：/RuleOperation/TestGroup/Rule01

6 Rule_name ルール名出力例：Rule01

7 Rule_element_name ルールエレメント名出力例：Startup01

8 Rule_element_type ルールエレメントの種別 Startup：起動条件ルールエレメント
CommandExecution：コマンド実行ルールエレメント
Branch：分岐ルールエレメント
TimeBranch：時刻分岐ルールエレメント
Judgement：判断待ちルールエレメント
Action(Command)：対処（コマンド）ルールエレメント

9 Rule_element_comment ルールエレメントに設定したコメント出力例：サービスの状態を確認するコマンド

10 Rule_element_end_status ルールエレメントの終了状態 STARTUPCONDITIONMATCH：起動条件成立
NORMALEND：正常終了
ABNORMALEND：異常終了
KILLED：強制終了
NOTEXECUTED：未実行終了
UNKNOWN：終了状態不明

11 Rule_element_start_time ルールエレメントが開始した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502788000

12 Rule_element_end_time ルールエレメントが終了した日時 UTC 1970/1/1 00:00:00からの通算ミリ秒
出力例：1149502799000

13 Next_executed_rule_element 次に実行したルールエレメント名出力例：Command02

14 Execute_command コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで設定したコマンド出力例：echo Action Command OK

15 Command_execution_host コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで設定したコマンドの実行ホスト名出力例：jp1rm_srv

16 Command_execution_user コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで設定したコマンドの実行ユーザー名出力例：jp1admin

17 Return_code コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで実行したコマンドの戻り値出力例：0

18 Result_file_path コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで実行したコマンドの標準出力および標準エラー出力の内容を出力したファイルの相対
パス出力例：
.\element_exec_result\E0ekuz45lh00\4_CommandExecution.txt

19 Next_rule_elements_in_definition 分岐ルールエレメントおよび判断待ちルールエレメントで定義された後続ルールエレメント名。後続ルールエレメントが複数ある場合は「：」で区切る。出力例：
Branch01：Branch02

出力されるルールエレメントの実行状態の属性は，ルールエレメントの種類によって異なります。ルールエレメントの種類ごとに出力される属性を次の表に示します。

表2-8　ルールエレメントの種類ごとに出力される属性

項番属性名ルールエレメントの種類

起動条件コマンド実行分岐時刻分岐判断待ち対処（コマンド）

1 Execution_ID ○ ○ ○ ○ ○ ○

2 Rule_absolute_path ○ ○ ○ ○ ○ ○

3 Rule_name ○ ○ ○ ○ ○ ○

4 Rule_element_name ○ ○ ○ ○ ○ ○

5 Rule_element_type ○ ○ ○ ○ ○ ○

6 Rule_element_comment ○ ○ ○ ○ ○ ○

7 Rule_element_end_status ○ ○ ○ ○ ○ ○

8 Rule_element_start_time △ △ △ △ △ △

9 Rule_element_end_time △ △ △ △ △ △

10 Next_executed_rule_element △ △ △ △ △ －

11 Execute_command － ○^※ －－－ ○^※

12 Command_execution_host － ○^※ －－－ ○^※

13 Command_execution_user － ○^※ －－－ ○^※

14 Return_code － △ －－－ △

15 Result_file_path － △ －－－ △

16 Next_rule_elements_in_definition －－ ○ ○ ○ －

（凡例）

○：出力される。

△：ルールエレメントの終了状態が「未実行終了」の場合は出力されない。

－：出力されない。

注※　ルールエレメントを実行した場合は，ルールエレメントの定義で指定した変数を置き換えた値が出力されます。ルールエレメントの終了状態が「未実行終了」の場合は，ルールエレメントの定義内容がそのまま出力されます。

(b)　出力例

出力例を次の図に示します。

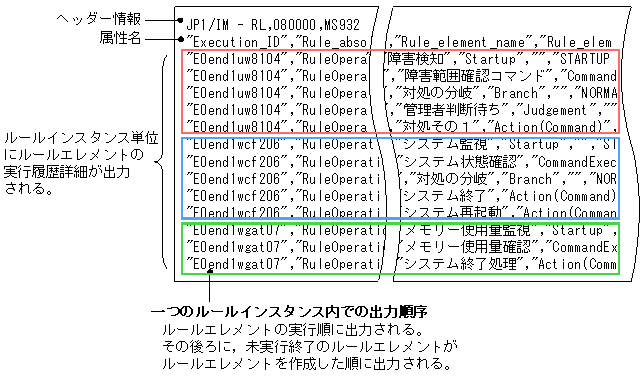

図2-18　ルールエレメント実行履歴詳細の出力例

項番	区分	属性名	説明	出力値
1	ヘッダー情報	Product_name	製品名の略称	JP1/IM-RL
2	Product_version	JP1/IM - RLのバージョン	出力例：080000
3	Character_encoding	出力ファイルの文字コード	MS932
4	ルールエレメントの実行状態	Execution_ID	ルールの実行ID	先頭が文字Eで始まる12桁の文字列（Exxxxxxxxxnn）。実行されたルールに対してJP1/IM - RLが自動で付与する。出力例：E0en45ciie05
5	Rule_absolute_path	/RuleOperationからの絶対パス	出力例：/RuleOperation/TestGroup/Rule01
6	Rule_name	ルール名	出力例：Rule01
7	Rule_element_name	ルールエレメント名	出力例：Startup01
8	Rule_element_type	ルールエレメントの種別	Startup：起動条件ルールエレメント CommandExecution：コマンド実行ルールエレメント Branch：分岐ルールエレメント TimeBranch：時刻分岐ルールエレメント Judgement：判断待ちルールエレメント Action(Command)：対処（コマンド）ルールエレメント
9	Rule_element_comment	ルールエレメントに設定したコメント	出力例：サービスの状態を確認するコマンド
10	Rule_element_end_status	ルールエレメントの終了状態	STARTUPCONDITIONMATCH：起動条件成立 NORMALEND：正常終了 ABNORMALEND：異常終了 KILLED：強制終了 NOTEXECUTED：未実行終了 UNKNOWN：終了状態不明
11	Rule_element_start_time	ルールエレメントが開始した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502788000
12	Rule_element_end_time	ルールエレメントが終了した日時	UTC 1970/1/1 00:00:00からの通算ミリ秒出力例：1149502799000
13	Next_executed_rule_element	次に実行したルールエレメント名	出力例：Command02
14	Execute_command	コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで設定したコマンド	出力例：echo Action Command OK
15	Command_execution_host	コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで設定したコマンドの実行ホスト名	出力例：jp1rm_srv
16	Command_execution_user	コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで設定したコマンドの実行ユーザー名	出力例：jp1admin
17	Return_code	コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで実行したコマンドの戻り値	出力例：0
18	Result_file_path	コマンド実行ルールエレメントまたは対処（コマンド）ルールエレメントで実行したコマンドの標準出力および標準エラー出力の内容を出力したファイルの相対パス	出力例： .\element_exec_result\E0ekuz45lh00\4_CommandExecution.txt
19	Next_rule_elements_in_definition	分岐ルールエレメントおよび判断待ちルールエレメントで定義された後続ルールエレメント名。後続ルールエレメントが複数ある場合は「：」で区切る。	出力例： Branch01：Branch02

項番	属性名	ルールエレメントの種類
起動条件	コマンド実行	分岐	時刻分岐	判断待ち	対処（コマンド）
1	Execution_ID	○	○	○	○	○	○
2	Rule_absolute_path	○	○	○	○	○	○
3	Rule_name	○	○	○	○	○	○
4	Rule_element_name	○	○	○	○	○	○
5	Rule_element_type	○	○	○	○	○	○
6	Rule_element_comment	○	○	○	○	○	○
7	Rule_element_end_status	○	○	○	○	○	○
8	Rule_element_start_time	△	△	△	△	△	△
9	Rule_element_end_time	△	△	△	△	△	△
10	Next_executed_rule_element	△	△	△	△	△	－
11	Execute_command	－	○^※	－	－	－	○^※
12	Command_execution_host	－	○^※	－	－	－	○^※
13	Command_execution_user	－	○^※	－	－	－	○^※
14	Return_code	－	△	－	－	－	△
15	Result_file_path	－	△	－	－	－	△
16	Next_rule_elements_in_definition	－	－	○	○	○	－
