2.1.1　ルールの構成要素

JP1/IM - RLのルールは，ルールエレメントと関連線で構成されます。ルールエレメントは，ルールの起動，コマンド実行など，一つの操作を実行するオブジェクトです。実行したコマンドの戻り値によって，次に実行するルールエレメントを自動的に選択する「分岐」や，ユーザーが対処を選択する「判断待ち」も，一つのルールエレメントになります。先に実行されるルールエレメントを関連元ルールエレメント，そのあとで実行されるルールエレメントを関連先ルールエレメントと呼びます。JP1/IM - RLでは，ルールエレメントのアイコンを実行する順番に配置し，関連線でつなげることで，ルールを容易に定義できます。ルールの例を，次の図に示します。

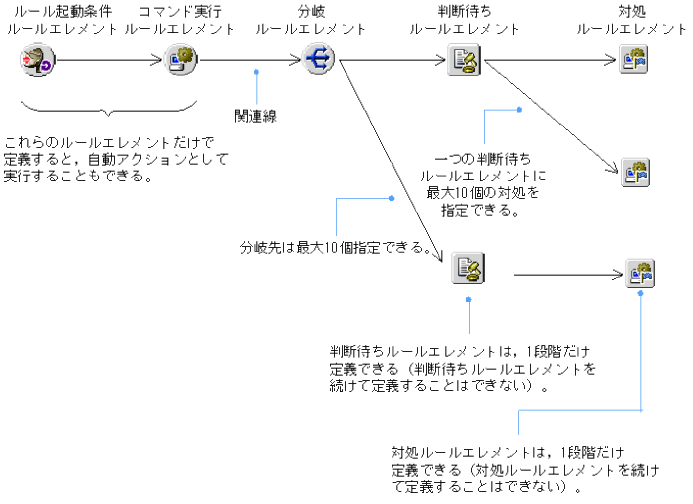

図2-1　ルールの例

[図データ]
