5.4.9　サーバ間連携

(1)　ネゴシエーション

BCMとBCS間でOBM実行環境のチェックを行います。

チェックする契機は，次のどちらかです。BCSからBCMに対して要求することで行います。

• BCSのTP1/EEオンライン初期化時

• BCSがBCMの停止を検知したとき

BCSはオンライン初期化時に定義情報の取得を要求します。BCMは，チェック対象の定義情報を応答します。BCSでは，応答内容を基にOBM実行環境のチェックを行います。チェックした結果，OBM実行可能であれば，定義確認結果を送信します。実行可能な環境でない場合の動作は，定義によって次のどちらかを選択できます。

• BCSがプロセスダウン

• 該当するBCSは，バッチジョブ実行サーバとしないで続行します

BCS起動時にBCMがオンライン状態ではなく応答がない場合は，定期的にリトライします。

BCS起動後にBCMが停止した場合は，定期的にBCMに定義取得要求を送信します。BCMが再起動してオンライン状態になると定義情報を応答し，BCSのオンライン初期化時と同様に実行環境のチェックを行います。BCMの停止を検知する機能については，「(4)　障害監視」を参照してください。

実行環境の確認でチェックする内容の詳細は，「26.1.6　BCSの設定」および「26.1.7　OBMの定義の関係」を参照してください。なお，ステータス管理に使用する表がBCMとBCSで同一かどうかを確認するためにHiRDBにアクセスします。BCMでは確認に使用する情報をオンライン開始時にHiRDBの表に更新します。

ページの先頭へ

(2)　バッチ実行

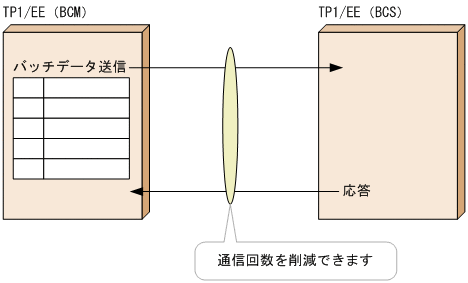

バッチ業務を実行するノーマルトランザクションは，BCSで起動します。BCMでロットスケジュール，バッチデータの入力（データ型の場合）を行い，RPCによって実行要求を送信します。BCSは，実行要求を受信すると応答を送信し，ノーマルトランザクションを起動します。ノーマルトランザクションが終了するとBCMに対して実行終了通知を送信します。

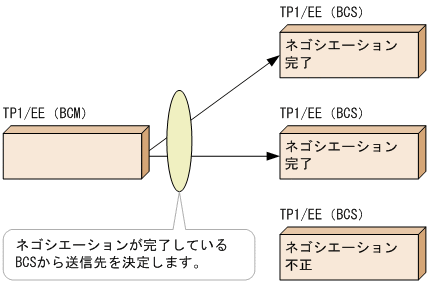

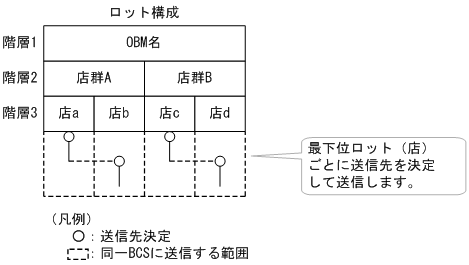

BCMからBCSには，サービスグループ名を指定したRPCで送信します。送信先BCSは，定義によって決める方法と，ネーム機能を使用して自動的に決める方法を選択できます。

ページの先頭へ

(3)　実行中ノーマルトランザクションの停止

OBM停止コマンドを実行した場合，またはノーマルトランザクションを実行している一部のBCSが障害によって停止した場合など，OBMの停止要求を受け付けたBCMは，該当するOBMのノーマルトランザクションを実行しているBCSに対してノーマルトランザクションの停止要求を送信します。停止要求を受信したBCSは，停止要求に対する応答を送信し，仕掛かり中のノーマルトランザクションの終了を待ちます。仕掛かり中のノーマルトランザクションが終了すると，BCMに対して実行終了通知を送信します。

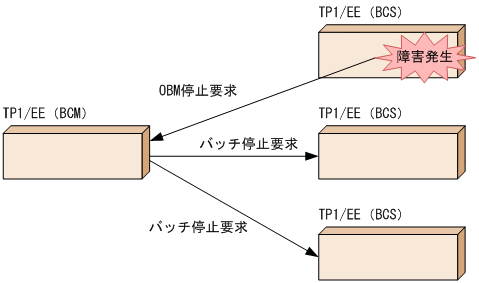

図5‒36　実行中ノーマルトランザクションの停止

ページの先頭へ

(4)　障害監視

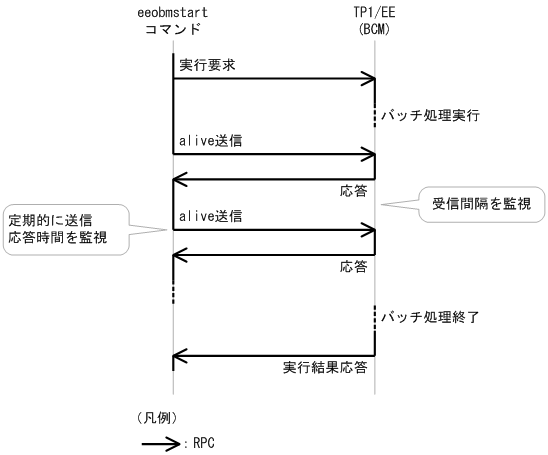

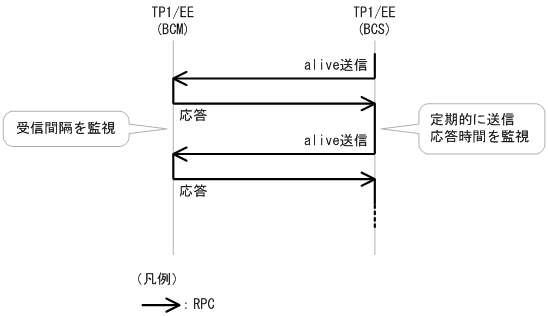

OBM開始コマンドとBCM，BCMとBCSの間で，定期的に通信を行い，通信相手が正常に動作しているか監視を行います。

ページの先頭へ

(5)　TP1/EEの終了通知

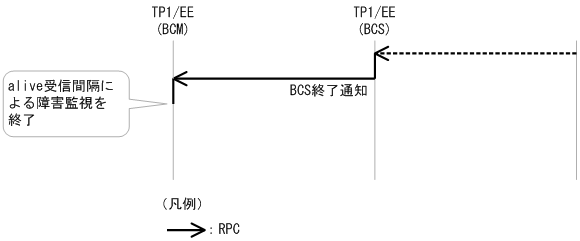

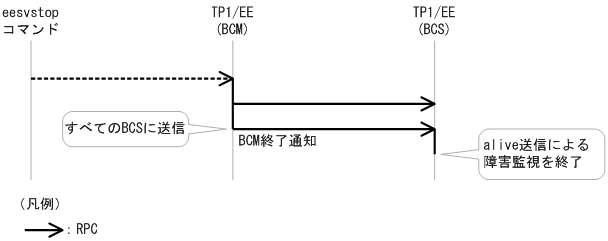

TP1/EEが正常終了または計画停止Aをするときは，BCMまたはBCSの終了を通知することで障害監視を停止します（不要な障害メッセージの出力を避けるため）。

TP1/EEが計画停止B，または強制停止するときは，BCMまたはBCSの終了を通知しません。この場合は，障害監視によってBCMまたはBCSの終了を検知します。

ページの先頭へ

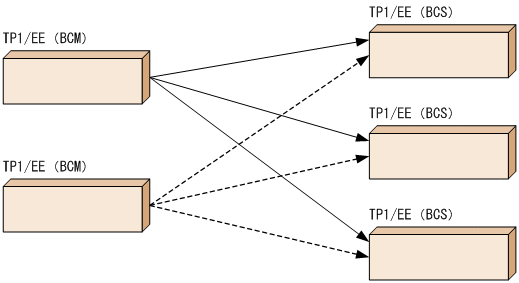

(6)　複数BCMとの接続

1つのBCSから2つのBCMに同時に接続します。また，それぞれのBCMで実行されたOBMのトランザクションを，1つのBCSで実行できます。

この機能を使用することで，業務を停止することなくOBM構成定義を変更できます。運用方法については，「26.5　オンライン中のOBM構成定義の変更」を参照してください。
