26.1.7 OBMの定義の関係
OBMを使用するために設定する各定義の関係について次に示します。
(1) サーバ間の関連づけに関する定義

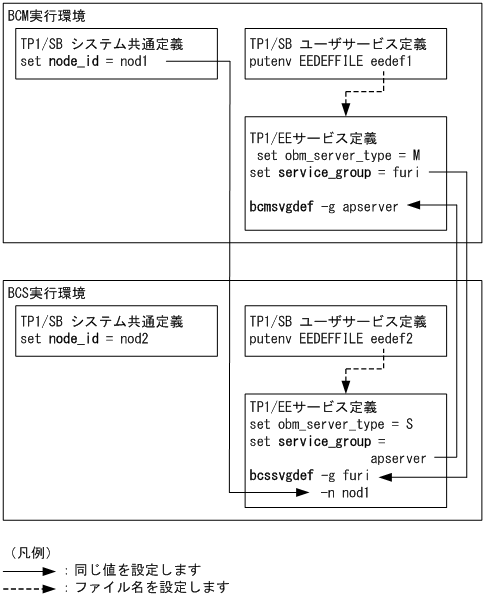

BCM実行環境とBCS実行環境の定義で，サーバ間の関連づけに関する定義の設定値について示します。
|
BCMの定義 |
BCSの定義 |
設定値 |
||
|---|---|---|---|---|
|
定義名 |
オペランド |
定義名 |
オペランド |
|
|
TP1/SBシステム共通定義 |
node_id |
TP1/EEサービス定義 |
bcssvgdef -nオプション |
同じ値を設定 |
|
TP1/EEサービス定義 |
service_group |
TP1/EEサービス定義 |
bcssvgdef -gオプション |
同じ値を設定 |
|
bcmsvgdef -gオプション |
service_group |
同じ値を設定 |
||
|
|
![[図データ]](GRAPHICS/ZU260100.GIF)

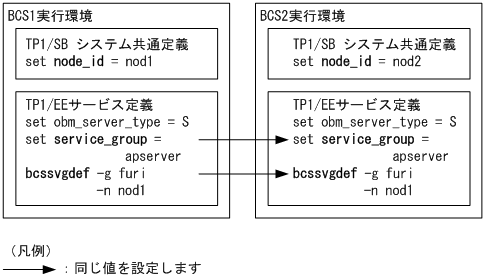

BCS実行環境を複数作成する場合のサーバ間の関連づけに関する定義の設定値について示します。
|
BCS1の定義 |
BCS2の定義 |
設定値 |
||
|---|---|---|---|---|
|
定義名 |
オペランド |
定義名 |
オペランド |
|
|
TP1/SBシステム共通定義 |
node_id |
TP1/SBシステム共通定義 |
node_id |
異なる値を設定 |
|
TP1/EEサービス定義 |
service_group |
TP1/EEサービス定義 |
service_group |
同じ値を設定 |
|
bcssvgdef -g，-nオプション |
bcssvgdef -g，-nオプション |
同じ値を設定 |
||
|
|
![[図データ]](GRAPHICS/ZU260200.GIF)
(2) サービスの関連づけに関する定義
OBM構成定義と，BCMおよびBCSのTP1/EEサービス定義で，サービスの関連づけに関する定義の関係を示します。
|
BCM，BCSのTP1/EEサービス定義 |
OBM構成定義 |
設定値 |
|---|---|---|
|
オペランド |
オペランド |
|
|
obm_service |
obmdef -t normオペランド |
同じ値を設定 |
|
obm_service |
obmdef -t openオペランド |
同じ値を設定 |
|
obm_service |
obmdef -t closeオペランド |
同じ値を設定 |

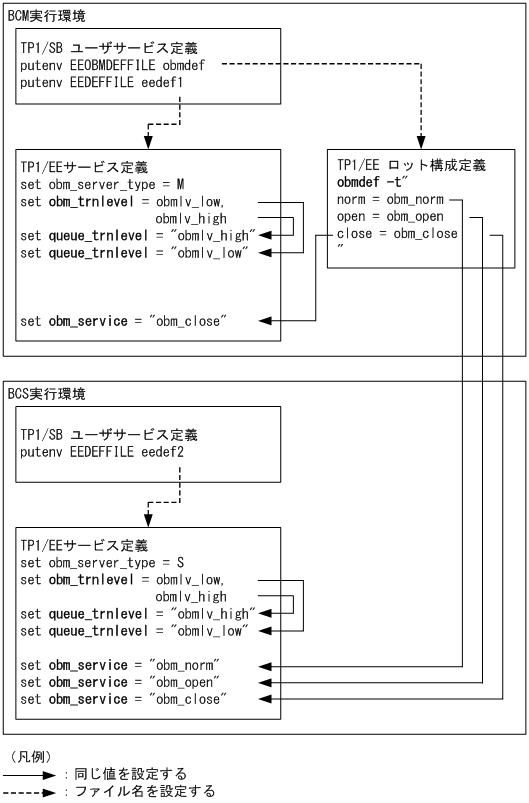

BCMおよびBCSのTP1/EEサービス定義のトランザクションレベルの関連づけに関する定義の関係を示します。
|
BCM，BCSのTP1/EEサービス定義 |
設定値 |
|
|---|---|---|
|
オペランド |
オペランド |
|
|
queue_trnlevel |
obm_trnlevel |
同じ値を設定 |
なお，OBM構成定義obmstartコマンド-tオプションclose_errコマンドにbcmが設定されていない場合は，BCMのTP1/EEサービス定義にはサービスおよびトランザクションレベルの関連づけに関する定義を設定する必要はありません。設定しても無視します。
|
|
![[図データ]](GRAPHICS/ZU260300.GIF)
(3) DBの関連づけに関する定義
(a) OBM管理表

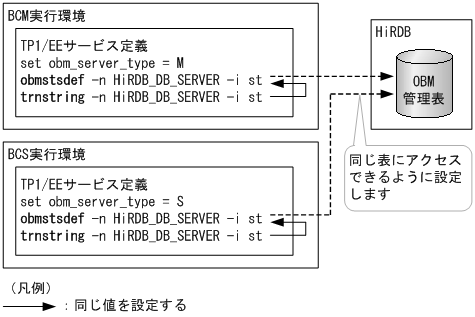

OBM管理表は，BCM，BCSの両方が使用します。OBM管理表にアクセスするために，TP1/EEサービス定義のobmstsdefとtrnstringを関連づけます。BCM，BCSが同じOBM管理表にアクセスできるように設定します。
|
BCM，BCSのTP1/EEサービス定義 |
設定値 |
|
|---|---|---|
|
オペランド |
オペランド |
|
|
obmstsdef -nオプション および-iオプション |
trnstring -nオプション および-iオプション |
同じ値を設定 |
|
|
![[図データ]](GRAPHICS/ZU260400.GIF)
(b) バッチデータ

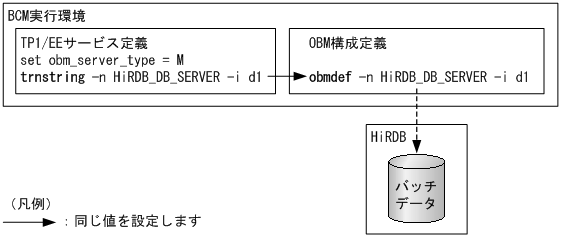

バッチデータにはBCMからアクセスします。BCMのTP1/EEサービス定義のtrnstringとOBM構成定義のobmdefコマンドを関連づけることで，バッチデータのあるリソースマネジャにアクセスできるように設定します。
|
BCM TP1/EEサービス定義 |
OBM構成定義 |
設定値 |
|---|---|---|
|
オペランド |
オペランド |
|
|
trnstring -nオプション および-iオプション |
obmdef -nオプション および-iオプション |
同じ値を設定 |
|
|
![[図データ]](GRAPHICS/ZU260500.GIF)
