5.4.8 ステータス管理
OBMでは，バッチ処理を停止した場合に，停止した状況から再開できるようにステータスを管理します。これによって，処理済みのロットやデータを重複して実行したり，未処理のロットやバッチデータが抜けることがなく，バッチ業務を実行したりできます。
ステータス管理は，HiRDB上のテーブルを用いて行います。このテーブルのことをOBM管理表と呼びます。OBM管理表は，OBMを実行するシステム内に1つ作成します。OBMステータステーブルの作成方法については，「26.1 OBM環境設定」を参照してください。
(1) ステータスの引き継ぎ
ステータスは，OBMのTP1/EEの開始モードが再開始の場合に引き継ぎます。
OBMのTP1/EEが正常開始（強制正常開始を含む）した場合は，ステータスの引き継ぎがありません。OBM管理表に残っていた実行中のOBM状態は破棄されます。
BCSのTP1/EEの開始モードは，ステータスの引き継ぎには影響しません。BCMの状態に依存します。
|
項番 |
開始するサーバ |
開始モード |
ステータスの引き継ぎ |
|---|---|---|---|
|
1 |
BCM |
正常開始 |
引き継ぎません |
|
2 |
再開始 |
引き継ぎます |
|
|
3 |
BCS |
正常開始 |
BCMに依存します |
|
4 |
再開始 |
(2) OBMの状態回復と強制停止

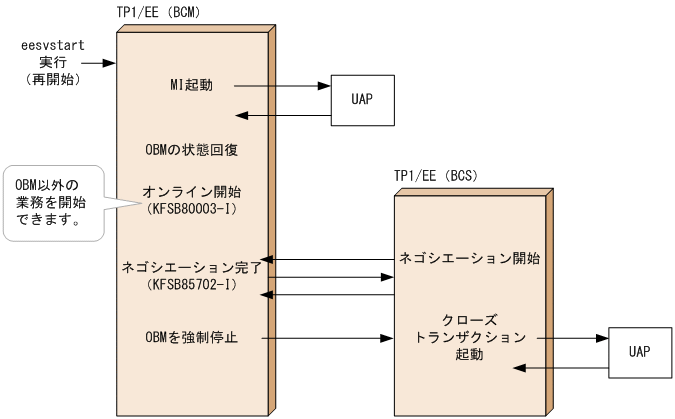

BCMを再開始すると前回のオンライン時のOBM状態を回復します。一時休止状態の場合は，一時休止状態となる前の状態に回復します。OBMの状態回復は，オンライン初期化処理中に行われます。
前回のオンライン時に終了，停止していないOBMは強制停止します。強制停止するOBMに対しては，回復した状態に応じてクローズトランザクションと終了UOCを起動します。
クローズトランザクションと終了UOCは，BCMのTP1/EEがオンライン状態になってから起動されます。オンライン状態となったときにネゴシエーションが完了しているBCSがない場合は，TP1/EE定義bcmsvgdefコマンド-rオプションに設定した時間だけネゴシエーションの完了を待ち合わせます。待ち合わせてもネゴシエーションが完了しない場合は，BCMでクローズトランザクションを起動するかOBMの状態を一時休止中とします（OBM構成定義obmstartコマンドで設定）。
なお，ネゴシエーションの完了を待ち合わせている間は，TP1/EEはオンライン状態となっているためOBM以外のサービスを実行できます。
|
項番 |
前回オンライン時のOBMの状態 |
BCM再開始時の強制停止の有無 |
BCM再開始時の強制停止でUAP/UOC起動有無 |
|
|---|---|---|---|---|
|
クローズトランザクション |
終了UOC |
|||
|
1 |
未実行 |
無 |
− |
− |
|
2 |
初期化中 |
有 |
無 |
有 |
|
3 |
実行中 |
有 |
有 |
有 |
|
4 |
クローズ中 |
有 |
無 |
有 |
|
5 |
終了中 |
有 |
無 |
無 |
|
6 |
停止処理中 |
有 |
無 |
無 |
|
7 |
計画停止 |
無 |
− |
− |
|
8 |
強制停止 |
無 |
− |
− |
|
9 |
再開始処理中 |
有 |
無 |
有 |
- （凡例）
-
−：該当しません。
|
|
![[図データ]](GRAPHICS/ZU05J000.GIF)
(3) データ型OBMの再開始点
データ型OBMを再開始する場合にノーマルトランザクションに引き渡すバッチデータは，最後に正常終了したノーマルトランザクションで処理したバッチデータの次のデータとなります。
(4) OBM状態管理表の障害
(a) BCM
BCMでは，オンライン初期化処理中にOBM状態管理表の初期化，またはOBM状態管理表からの状態回復を行います。このときにOBM状態管理表のアクセスで障害が発生した場合は，obmstsdef設定値でリトライします。obmstsdefで指定した回数リトライをしてもOBM管理表のアクセスで障害が発生した場合は，BCMのTP1/EEはプロセスダウンします。OBM状態管理表の構成が誤っている場合は，リトライしないでプロセスダウンします。
OBM実行中にOBM状態管理表のアクセスで障害が発生した場合は，OBMの状態が一時休止中となります。複数のOBMが一時休止中となった場合は，最初に一時休止状態となったOBMに対してだけKFSB55707-E（一時休止）を出力します。そのあと，一時休止状態のOBMがある間は，定期的にKFSB45713-Wメッセージを出力します。一時休止中のOBMがなくなったあとに，再度一時休止中となる障害が発生した場合は，KFSB55707-E（一時休止）が再度出力されます。
一時休止状態となったOBM名は，OBM状態表示コマンドで確認できます。
(b) BCS
OBMのトランザクション実行中にBCSでOBM状態管理表のアクセスで障害が発生した場合は，実行中のトランザクションを異常終了してBCMに障害を通知します。通知を受けたBCMはOBMを強制停止します。
