3.4.5 DBキュー機能のトランザクションの流れ（AP間通信）
DBキュー機能を使用したAP間通信でのメッセージ送受信トランザクションの流れについて説明します。
- 〈この項の構成〉
(1) メッセージ書き込みから読み出しまでの処理の流れ（同一システム内でのAP間通信）

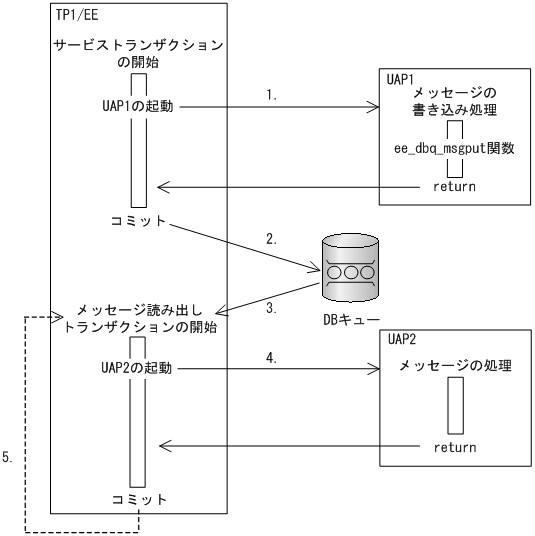

DBキューを使用した同一システム内でのAP間通信について，メッセージ書き込みから読み出しまでの処理の流れを次に示します。
|
|
![[図データ]](GRAPHICS/ZU031300.GIF)
-
サービストランザクション（メッセージ書き込み要求を行うトランザクション）で起動されたUAP1で，ee_dbq_msgput関数を呼び出してメッセージの書き込み処理を要求します。
-
サービストランザクションのコミットを契機に，DBキューにメッセージを書き込みます。
-
メッセージ読み出しトランザクションの開始時にDBキューからメッセージを読み出します。
-
メッセージ読み出しトランザクションでUAP2を起動して，DBキューから読み出したメッセージをUAP2に渡します。
-
メッセージ読み出しトランザクションのコミット後，未読み出しメッセージがなくなるまでメッセージ読み出しトランザクションを繰り返し起動します。
(2) メッセージ書き込みから読み出しまでの処理の流れ（他システムとのAP間通信）

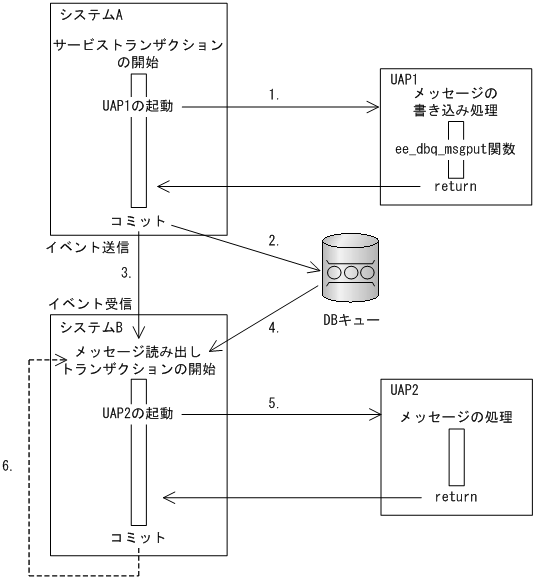

DBキューを使用した他システムとのAP間通信について，メッセージ書き込みから読み出しまでの処理の流れを次に示します。
|
|
![[図データ]](GRAPHICS/ZU031400.GIF)
-
システムAでは，サービストランザクション（メッセージ書き込み要求を行うトランザクション）で起動されたUAP1で，ee_dbq_msgput関数を呼び出してメッセージの書き込み処理を要求します。
-
システムAでは，サービストランザクションのコミットを契機に，DBキューにメッセージを書き込みます。
-
システムAからシステムBに，イベントを送信します。
-
イベントを受信したシステムBでは，メッセージ読み出しトランザクションの開始時にDBキューからメッセージを読み出します。
-
システムBでUAP2を起動して，DBキューから読み出したメッセージをUAP2に渡します。
-
システムBでは，メッセージ読み出しトランザクションのコミット後，未読み出しメッセージがなくなるまでメッセージ読み出しトランザクションを繰り返し起動します。
(3) 読み出したメッセージのロールバックを要求された場合
DBキューからメッセージを読み出したあとに，ユーザからメッセージ読み出しトランザクションのロールバックを要求された場合，TP1/EEでロールバック処理をします。ロールバック後，ロールバックによって読み出しを取り消したメッセージを再度読み出すトランザクションを起動します。
ロールバック後，ロールバックによって読み出しを取り消したメッセージを破棄して次のメッセージから読み出したい場合は，ロールバック時にee_dbq_rbskip関数を呼び出します。
(4) メッセージの読み出し中にスレッドダウンが発生した場合
DBキューからメッセージを読み出している最中にスレッドダウンが発生した場合，回復トランザクションでDBキューの回復処理をします。トランザクション回復後，エラートランザクション（ERRTRN3）を起動して，障害発生を通知します。
メッセージの読み出し中に，スレッドの強制終了を指定したロールバックを要求した場合，スレッドダウンします。ただし，スケジュール停止状態にはならないため，ロールバックによって読み出しを取り消したメッセージを再度DBキューから読み出すトランザクションを起動します。また，同一メッセージを再度読み出すトランザクションとは別に，スレッドダウンによってエラートランザクション（ERRTRN3）を起動します。同一メッセージを再度読み出すトランザクションとエラートランザクションの順序は保証されません。したがって，メッセージの読み出し中にスケジュール停止状態などにしたい場合は，エラートランザクション（ERRTRN3）起動後ではなく，ロールバックを要求する前に行ってください。
(5) メッセージの書き込み中にDB障害が発生した場合
DBキューにメッセージを書き込んでいる最中にDB障害が発生した場合，メッセージ書き込み要求を行ったトランザクションをロールバックしてからエラートランザクション（ERRTRNR）を起動して，障害発生を通知します。
(6) メッセージの読み出し中にDB障害が発生した場合
DBキューからメッセージを読み出している最中にDB障害が発生した場合，メッセージの読み出しを停止させ，トランザクションをロールバックします。ロールバックしたあとにエラートランザクション（ERRTRNR）を起動して，障害発生を通知します。
その後，ユーザからメッセージ読み出し停止解除を要求された場合，読み出し停止状態を解除して，メッセージ読み出しトランザクションを起動します。
