2.3　LU構成

HDLMをインストールすると，ホスト側でのLU構成の認識が，次のように変わります。

HDLMをインストールする前

ホスト側では，SCSIデバイスが接続されていると認識します。

つまり，ストレージサブシステム側の一つのLUが，パスと同じ数だけ存在するように見えます。

HDLMをインストールしたあと

ストレージサブシステム側のLUと1対1で対応するHDLMデバイスが，SCSIデバイスの上位に作成されます。このため，パスの数に関係なく，ストレージサブシステム側の一つのLUが，ホスト側でも一つに見えます。

HDLMをインストールしたあとにホストが認識するLUをホストLU（HLU）と呼びます。ストレージサブシステム側のLU内のDevに対応する，ホストLU内の領域をホストデバイス（HDev）と呼びます。

HDLMを使用したシステムでは，SCSIデバイスのデバイスファイルではなく，HDLMデバイスのデバイスファイルを使用して，目的のLUにアクセスします。

HDLMをインストールしたあとに，ホスト側で認識されるLUの構成を，「図2-2　HDLMをインストールしたあとにホスト側で認識されるLUの構成」に示します。

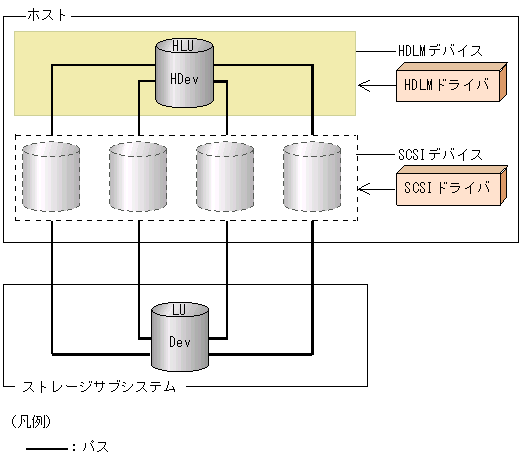

図2-2　HDLMをインストールしたあとにホスト側で認識されるLUの構成

ホスト側で認識される要素を「表2-2　ホスト側で認識される要素」に示します。

表2-2　ホスト側で認識される要素

構成要素	説明
HLU	HDLMドライバを通してホストが認識するLUです。ホストLUと呼びます。パスの数に関係なく，ストレージサブシステム側の一つのLUに対して一つのホストLUが認識されます。
HDev	HDLMドライバを通してホストが認識する，LU内のDevです。ホストデバイスと呼びます。
